Печь полимеризации своими руками
Чтобы заниматься порошковой окраской вам нужна печь полимеризации порошковой краски, способная нагреваться до температуры 230°C и достаточно объёмная, чтобы в неё поместились окрашенные порошком изделия. Для начинающих специалистов по порошковой окраске существует несколько вариантов, которые мы рассмотрим в этой статье.
Самые дешёвые печи для порошковой окраски, которые вы можете использовать для начала, если не хотите тратить слишком много денег: домашняя печка-гриль, бытовая духовка или гриль на пропане. Если вам повезёт, вы также можете найти недорогую промышленную печь. Если у вас большой бюджет, вы можете собрать или купить большую специализированную печь для порошковой окраски. Печи для порошковой окраски — это одна из тех вещей, цена которых постепенно растёт с увеличением размера, пока не достигнет уровня бытовой печи, а затем подскочит до нескольких тысяч долларов. Печь, в которую поместятся 4 колеса или рама велосипеда, обойдётся вам в 2000 долларов и больше. Если вам нужна духовка, которая поместится в автомобиль, вам придется заплатить от 10 000 до 20 000 долларов.
СОБЕРИТЕ СВОЮ ПЕЧЬ ПОЛИМЕРИЗАЦИИ

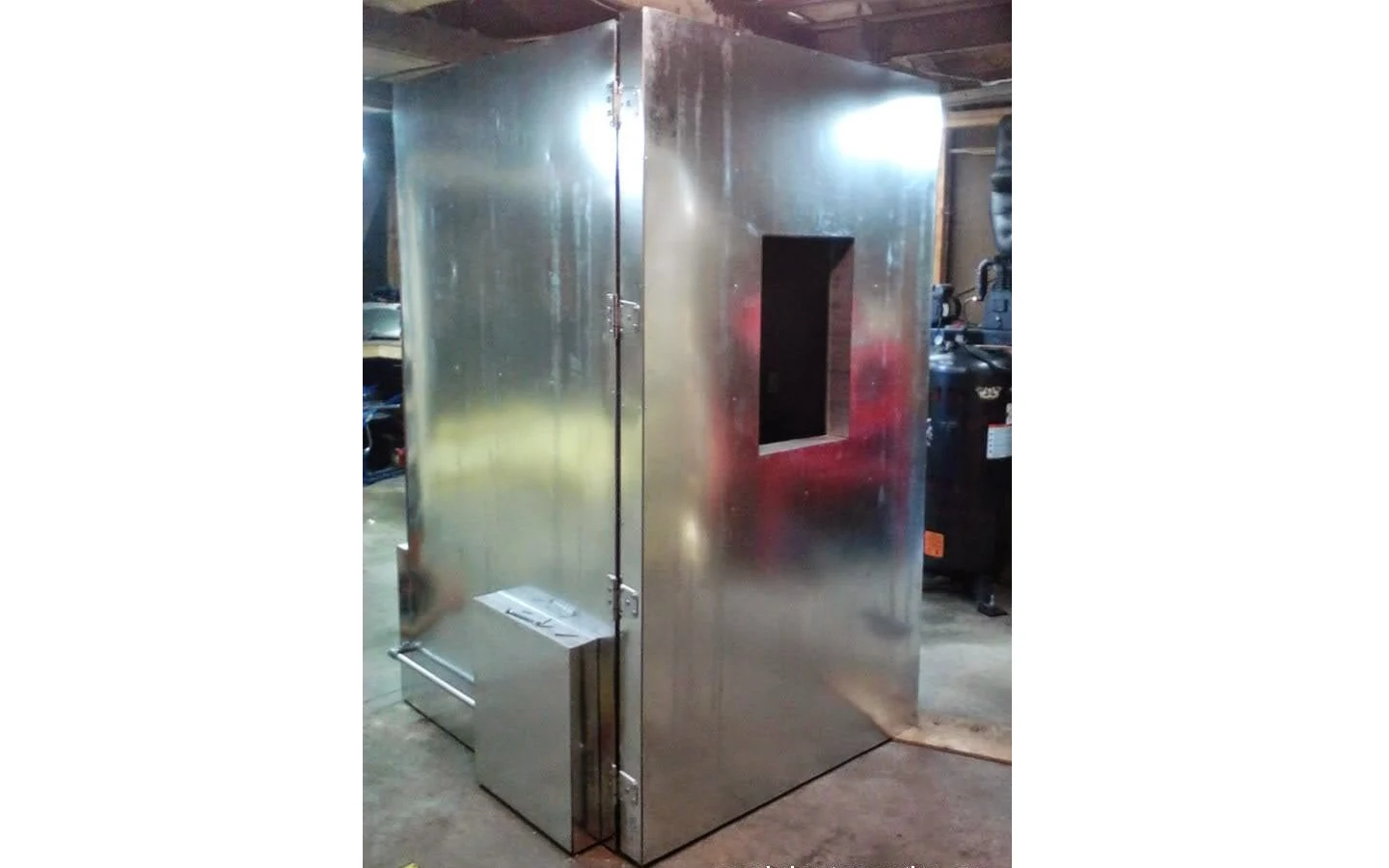

Самый дешёвый способ построить большую печь для порошковой окраски — это сделать её самостоятельно. Если вы хотите увидеть полную пошаговую инструкцию по сборке печи для порошковой окраски, подобной представленной на фото, дочитайте или пролистайте сразу до раздела как построить печь для порошковой окраски.
ПЕЧИ ДЛЯ ПОРОШКОВОЙ ОКРАСКИ ДЛЯ НАЧИНАЮЩИХ

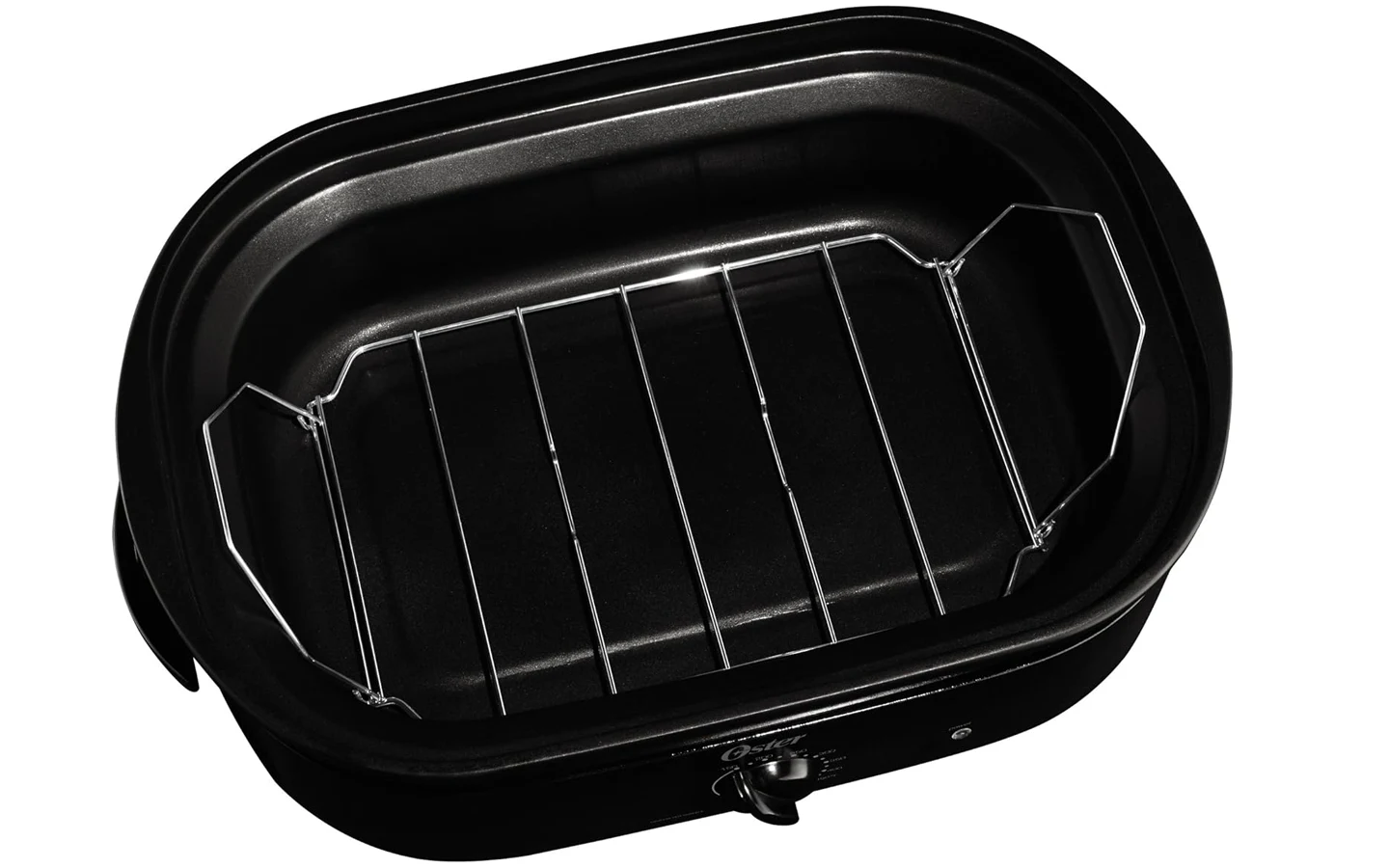

Если вы хотите начать порошковую покраску прямо на этой неделе, бытовая печка-гриль — идеальный вариант, особенно если вы планируете покрывать порошком небольшие изделия.
Эти печки недорогие, легкодоступные, нагреваются быстрее, чем бытовая духовка, и потребляют меньше электроэнергии. Они занимают меньше места и могут работать от обычной розетки 220 вольт, так что вы можете подключить их где угодно. Есть смысл потратить немного времени, чтобы выбрать самую большую печку-гриль. В качестве ориентира возьмите ширину около 40 см, а глубину — 33 см.

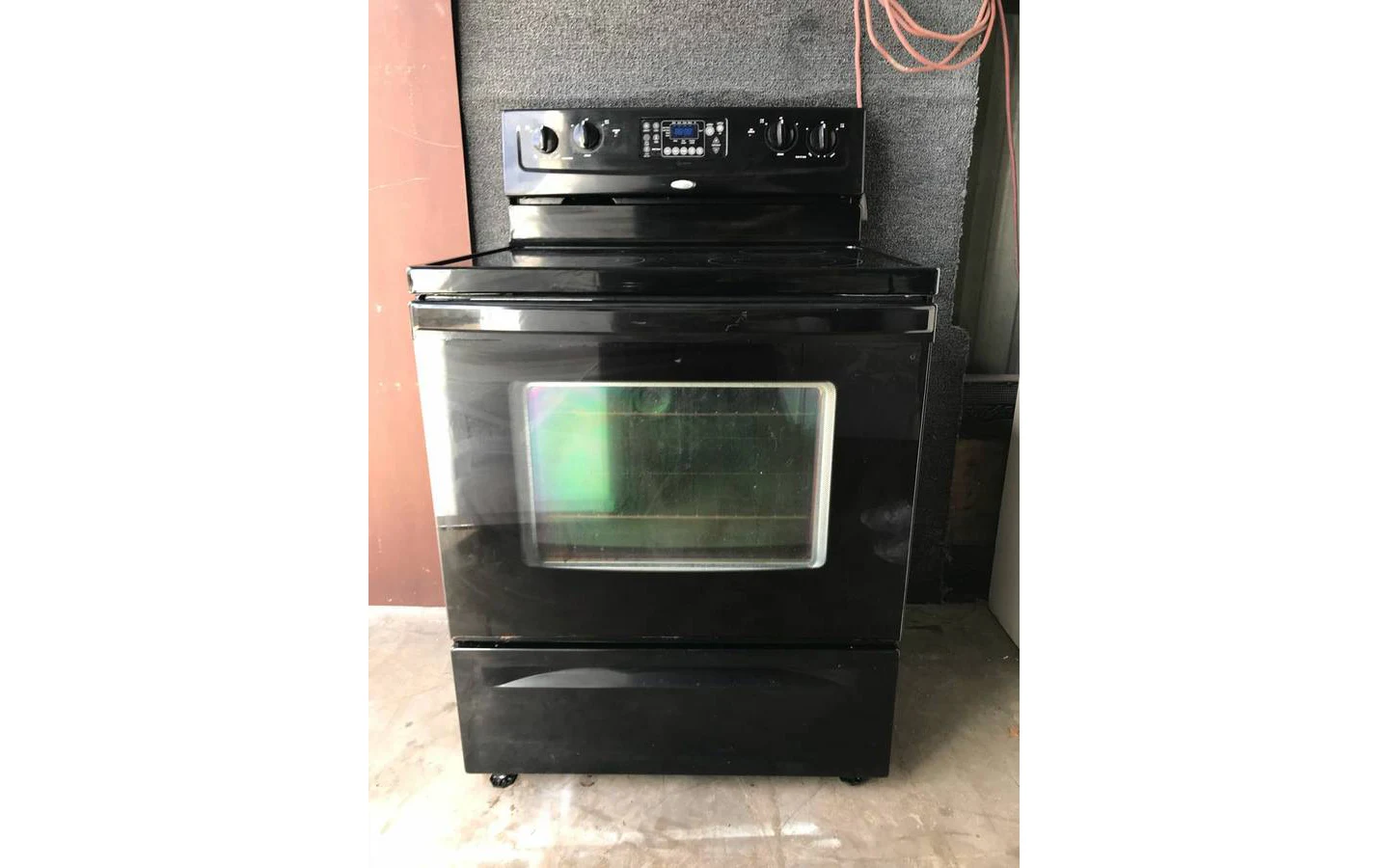

Бытовые духовки
Бытовые духовки — это идеальный выбор для начинающих специалистов по порошковой окраске. Они недорогие, широко распространены и достаточно вместительны, чтобы покрыть порошком отдельные диски или несколько небольших деталей одновременно. Если у вас есть 100 долларов, вы можете выбрать практически любую подержанную духовку из раздела «Бытовая техника» на доске объявлений.
Вам не нужны никакие замысловатые функции, кроме таймера, и духовка должна поддерживать стабильную температуру на протяжении всего цикла отверждения порошковой краски. Вы также можете приобрести двойную духовку, если хотите покрыть большое количество деталей одновременно. Если вы используете подержанную бытовую духовку, необходимо тщательно очистить всю старую пищевую смазку, иначе она может вызвать проблемы с вашим покрытием. Любую духовку, использованную для порошковой окраски, никогда больше не следует использовать для приготовления пищи!

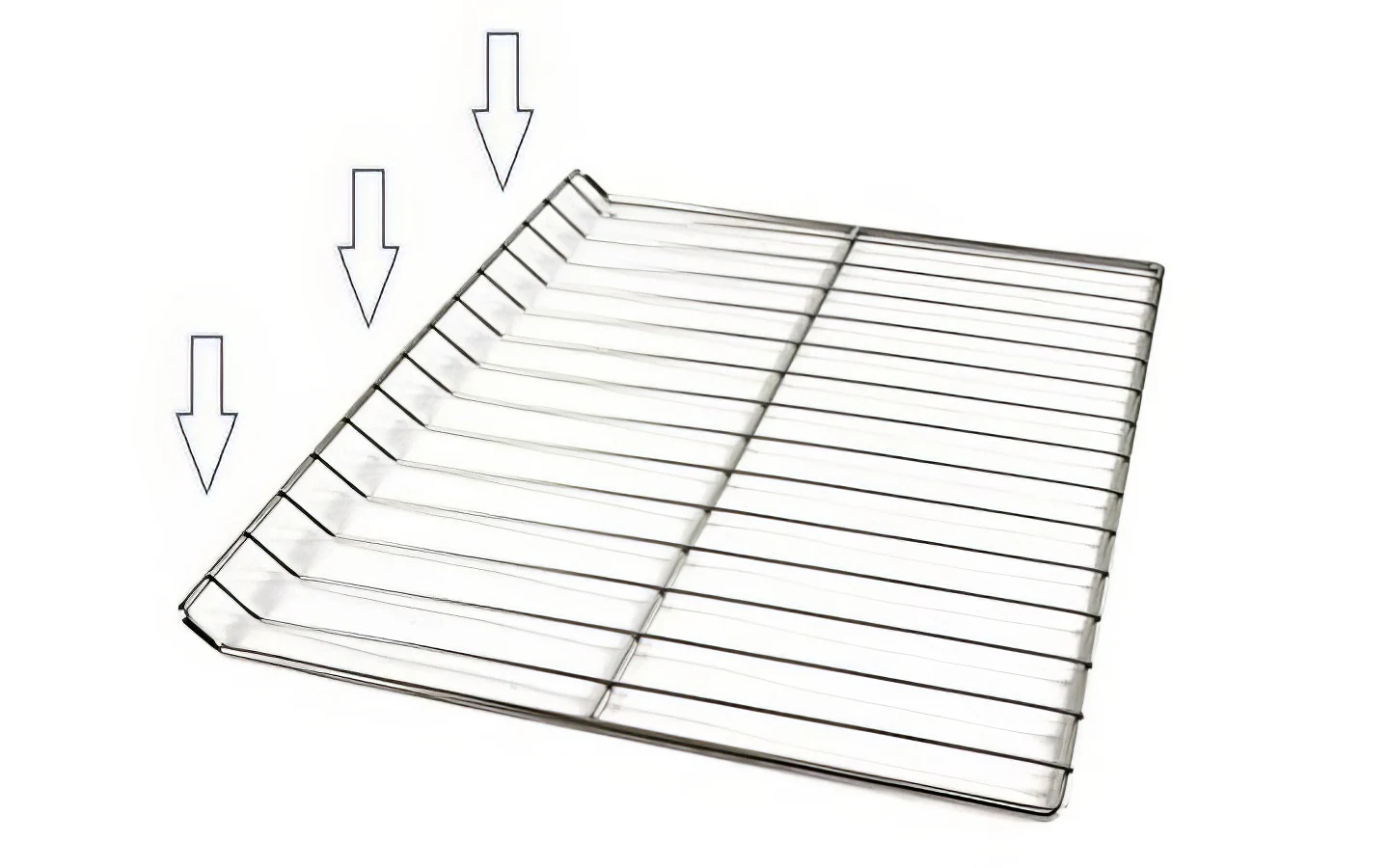

Стандартные решётки для духовки очень удобны для подвешивания деталей, но есть одна проблема: их нужно устанавливать под углом, чтобы задвигать и выдвигать. Вы можете легко модифицировать решётку духовки, чтобы она могла задвигаться прямо и ровно. Поставьте решётку на твёрдую поверхность задним скошенным краем вниз и выровняйте её молотком. Сосредоточьтесь на более толстом внешнем крае, и остальные прутья меньшего размера последуют за вами.
Недостатком бытовой духовки является то, что ей нужна собственная выделенная розетка. Если у вас ещё нет своей в гараже, вам нужно будет установить ее или установить ее самостоятельно. В интернете полно руководств, например, этого, о том, как установить ее, и это довольно просто. На самом деле вам нужно всего несколько деталей, таких как выключатель, подходящий к вашему щитку, провод 10/3 и розетка на 220 В. Однако это работа, которая может УБИТЬ ВАС, если вы допустите ошибку. Электричество — это не шутки, и его нужно уважать. Неправильная установка также может привести к пожару. Имейте это в виду, когда вы выбираете, сделать это самостоятельно или вызвать электрика. Я сделал это сам, не имея опыта работы с домашним электричеством, и я все еще жив, и мой дом все еще стоит, но я был чрезвычайно осторожен и потратил целый день на то, чтобы убедиться, что все правильно, после того как потратил целый день на изучение этого вопроса. Вы также можете использовать газовую духовку, но имейте в виду, что облако порошка может быть воспламеняющимся, поэтому следует избегать нанесения порошкового покрытия в закрытом помещении без вентиляции, рядом с газовой духовкой. Защитите окрашенную деталь от открытого огня и никогда не распыляйте краску на деталь, пока она находится в духовке.

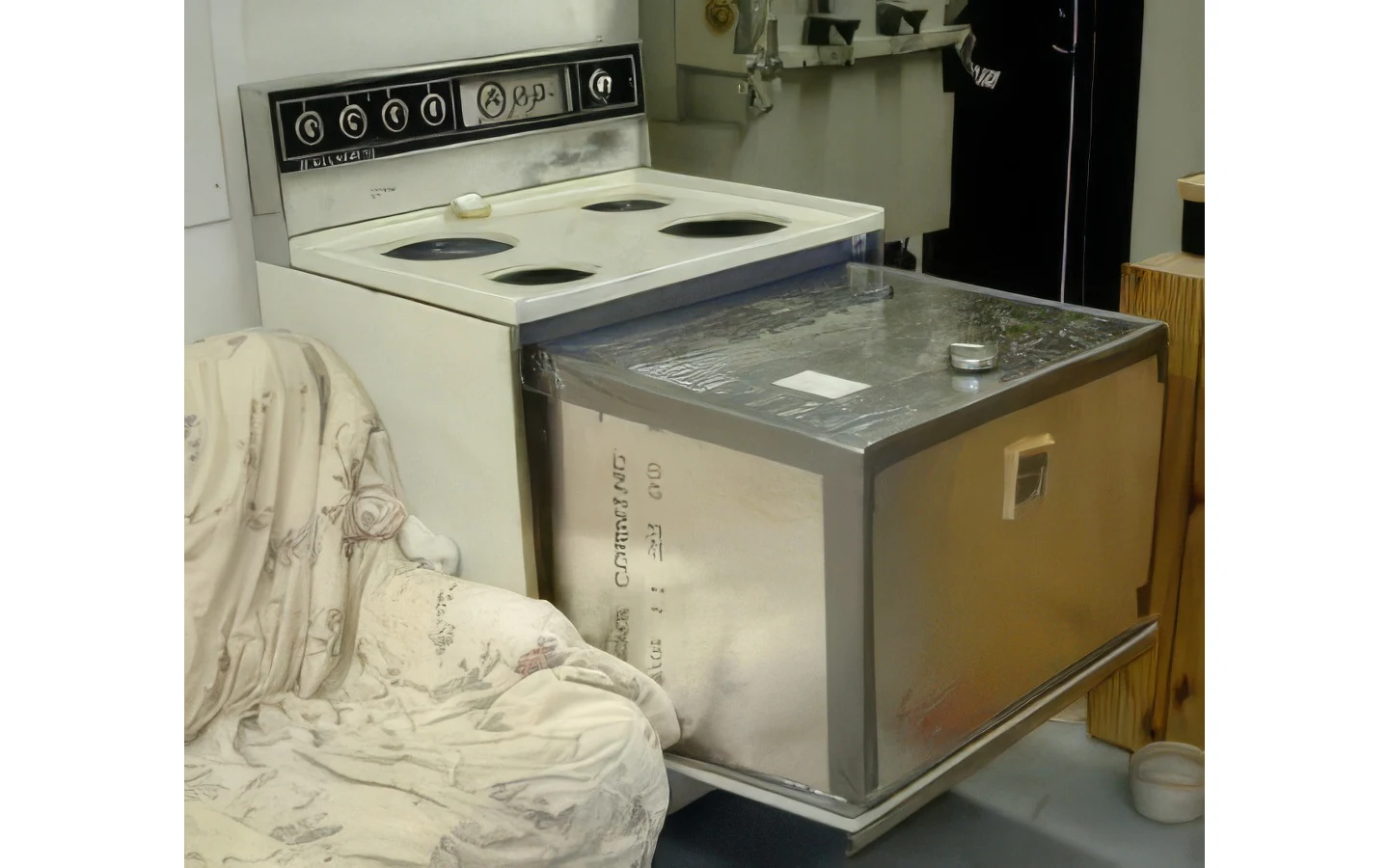

«Беременная» духовка
Если вам нужна духовка большего размера, можно сделать так называемую «заполненную духовку». Это когда вы делаете пристройку к существующей духовке. Обычно дверца духовки остаётся открытой, а на неё устанавливается коробка с открытой стенкой, которая герметично закрывает отверстие духовки, увеличивая её размер. На фото пример временной установки заполненной духовки, изготовленной с использованием недорогих теплоизоляционных панелей и фольгированной ленты.
ПРИМЕЧАНИЕ: Действуйте на свой страх и риск. Будьте осторожны при модификации любой духовки.

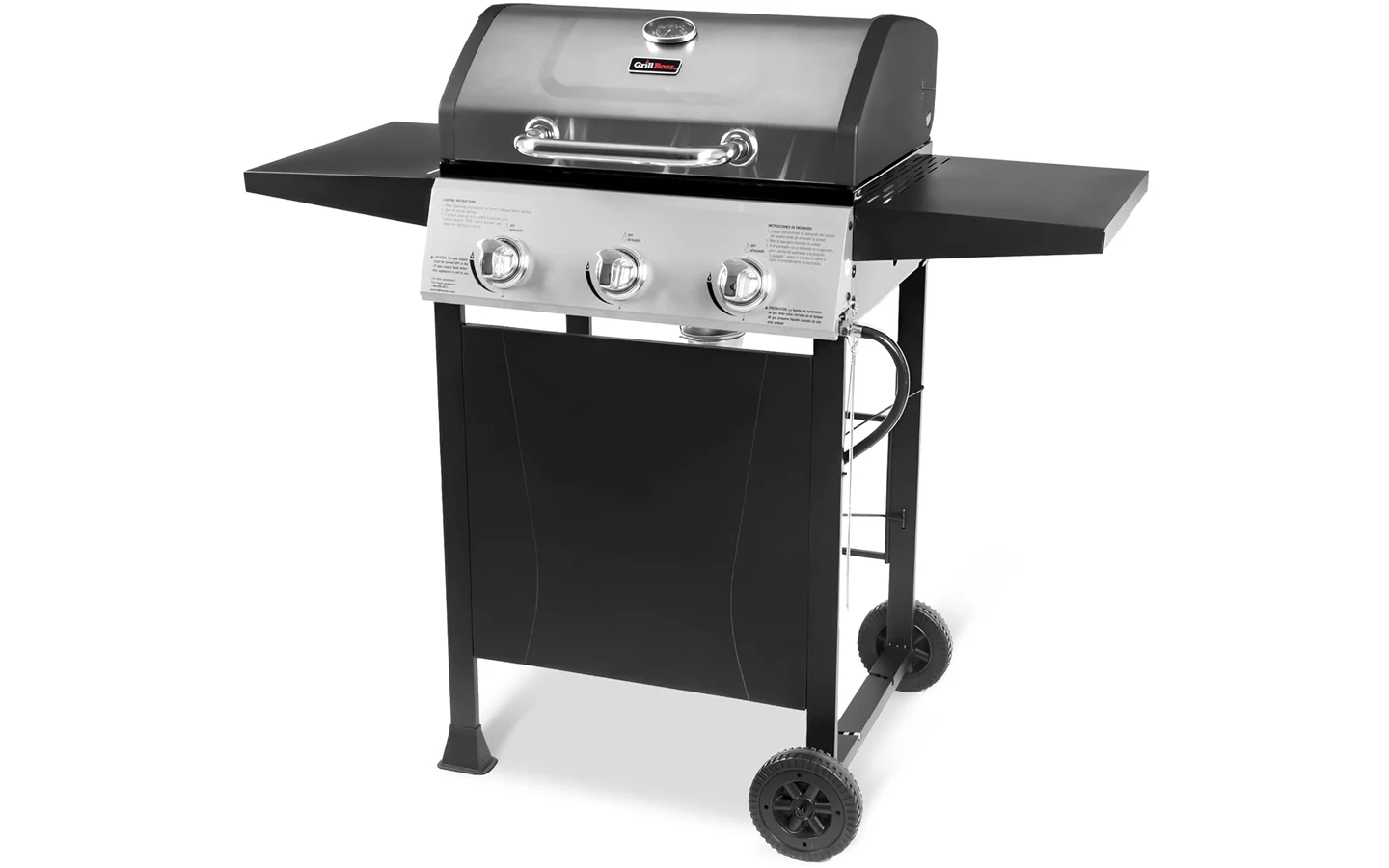

ПРОПАНОВЫЙ ГРИЛЬ
Это менее распространённый метод. Честно говоря, мне не удалось найти никого, кто использует этот метод. Я попробовал использовать пропановый гриль по одной причине: я был новичком в порошковой окраске, изучал печки-гриль, но ещё не купил. По почте пришёл мой пистолет для порошковой окраски и мне сразу же захотелось его опробовать. У меня не было дополнительной домашней духовки. Но был гриль, которым я никогда не пользовался на заднем дворе.

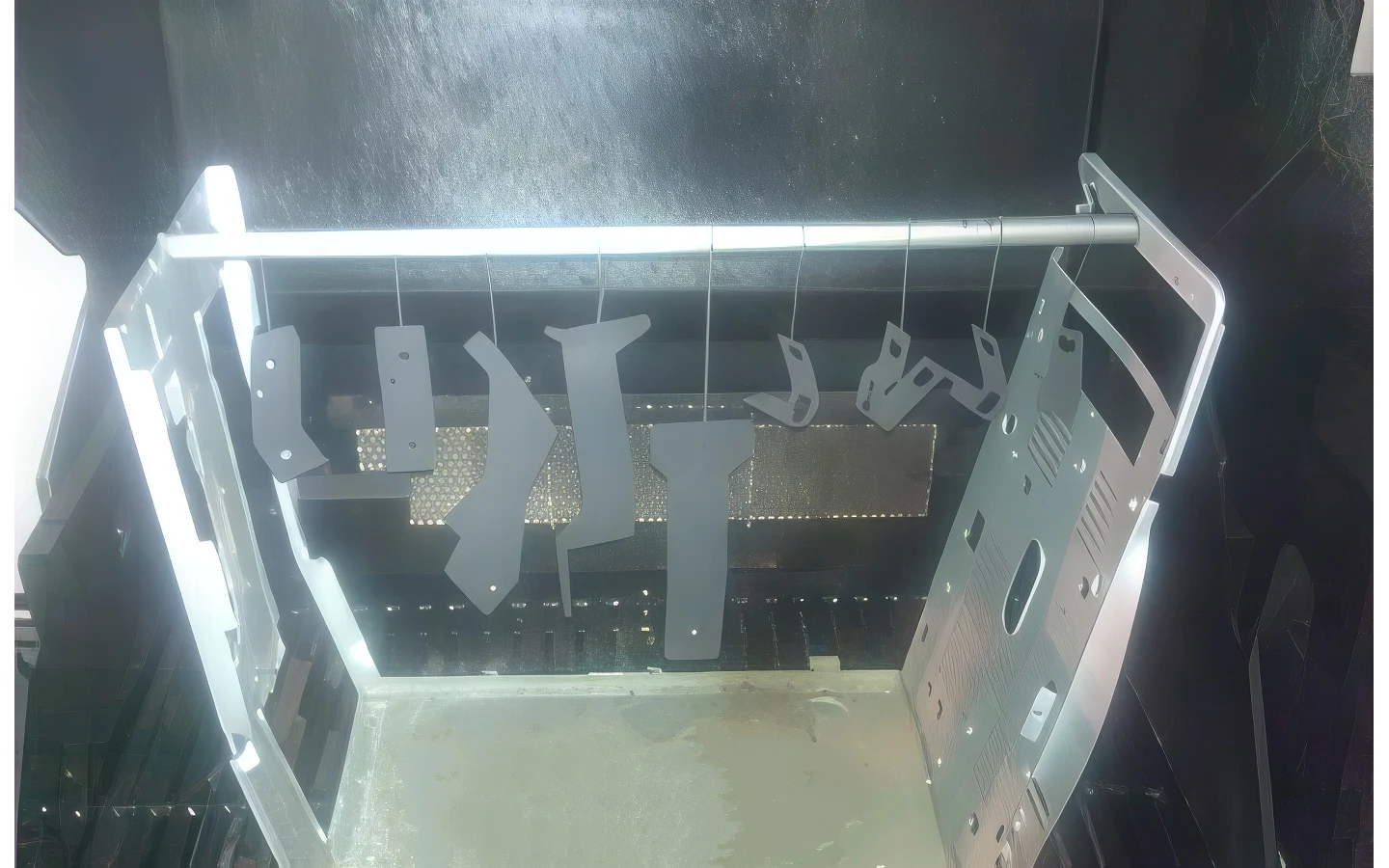

Он работал отлично. Я положил противень на решётку, чтобы защитить деталь от пламени, и сделал стойку из внутренностей системного блока компьютера, чтобы поместить ее внутрь гриля. Все мои детали вышли без проблем. Однако с грилем нужно все время следить за ним, чтобы поддерживать правильную температуру. Я стоял там со своим инфракрасным термометром в течение всего времени отверждения, и каждый раз, когда температура менялась, мне приходилось поворачивать 3 ручки, чтобы вернуть её к нужной температуре. В конце концов я стал в этом очень хорош. В конце концов я перешел на домашнюю духовку, но гриль выполнил свою функцию. Если бы я не мог установить розетку на 220 В в своем гараже, я бы все равно использовал гриль. Действуют те же предупреждения, что и с газовой духовкой: вы имеете дело с открытым пламенем и легковоспламеняющимся порошком.

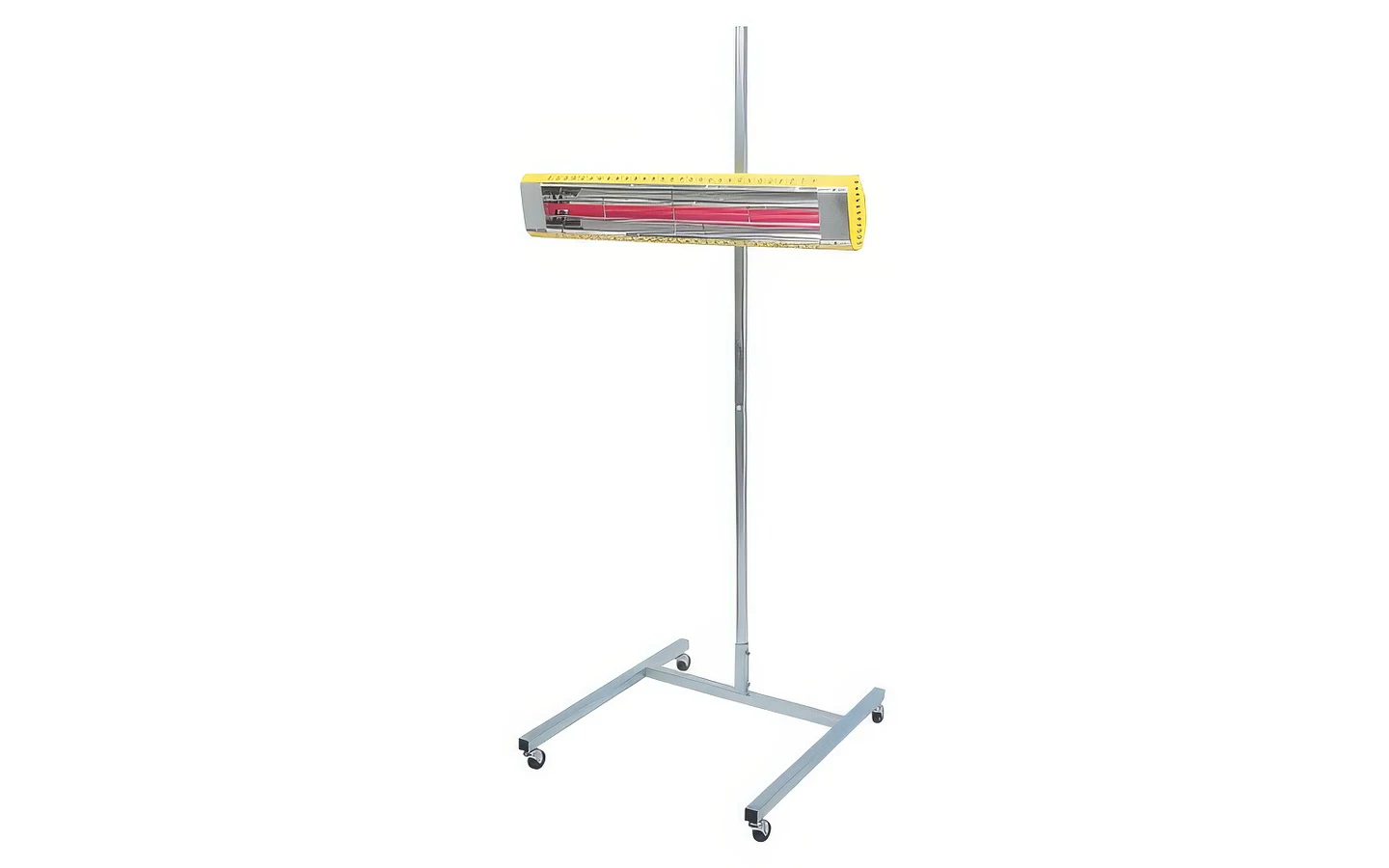

ИНФРАКРАСНАЯ ЛАМПА
Ещё один способ отверждения порошкового покрытия — использование инфракрасной лампы. Это ещё один способ окрасить большую деталь без использования большой печи. Недостаток заключается в необходимости соорудить вокруг детали какое-либо ограждение для поддержания достаточно высокой температуры. Деталь не достигнет нужной температуры и не будет нагреваться равномерно на открытом воздухе. Кроме того, эти инфракрасные лампы могут быть дорогими и могут отверждать только одну сторону детали за раз. Если бы вы красили куб, вам пришлось бы переставлять лампу 6 раз, чтобы полимеризовать покрытие со всех сторон.
Как построить печь для порошковой окраски своими руками
Для осуществления порошковой окраски требуется либо печь, либо инфракрасный нагрев для отверждения порошка. Бытовая духовка отлично подходит для небольших деталей, но размер печи всегда будет ограничен. Если вы хотите начать порошковую окраску крупных деталей, вам придется либо потратить много денег, либо сделать свою собственную. В этой статье вы прочитаете, как построить собственную печь для порошковой окраски. Это может показаться пугающим, если вы никогда не пробовали заниматься подобными проектами, но благодаря информации, доступной в интернете, вы легко справитесь с этой задачей, сэкономите деньги и в итоге получите большую печь для порошковой окраски. Для сборки печи для порошковой окраски, представленной в этой статье, сварка не требуется.
Вы можете построить печь для порошковой окраски нужного вам размера, а также добавить некоторые функции для повышения эффективности процесса. Эта статья — руководство, которое даст вам представление о том, что входит в конструкцию печи, и об основных принципах её конструкции. Уникальность этой печи заключается в том, что внутри неё абсолютно нет выступающих из стен элементов. Всё внутреннее пространство печи можно использовать. Все нагревательные элементы, подсветка, вентиляторы и т. д. утоплены в стены. Такой способ сборки печи позволяет построить стойку для порошковой окраски, которая плотно входит в печь, не оставляя лишнего пространства. Вы напыляете краску на детали, подвешенные на стойке, а затем закатываете её в печь для отверждения. Однако это добавляет сложности и увеличивает стоимость материалов, необходимых для строительства печи. Вы можете построить печь таким образом для максимальной экономии пространства или пойти традиционным путём. Преимущество самостоятельной сборки печи в том, что всё зависит только от вас. Строительство этой конкретной печи стоит около 1400 долларов. Можно сэкономить немного денег, не убирая всё, так как это требует больше строительных материалов. Но планируйте потратить не менее 1000 долларов на постройку печи такого размера.
Характеристики предлагаемой печи порошковой окраски
- Размеры 1м х 1 м х 2м
- Конструкция на заклёпках, сварка не требуется
- Листовой металл 20 калибра ~0,9 мм, пол – лист 16 калибра ~1,5мм

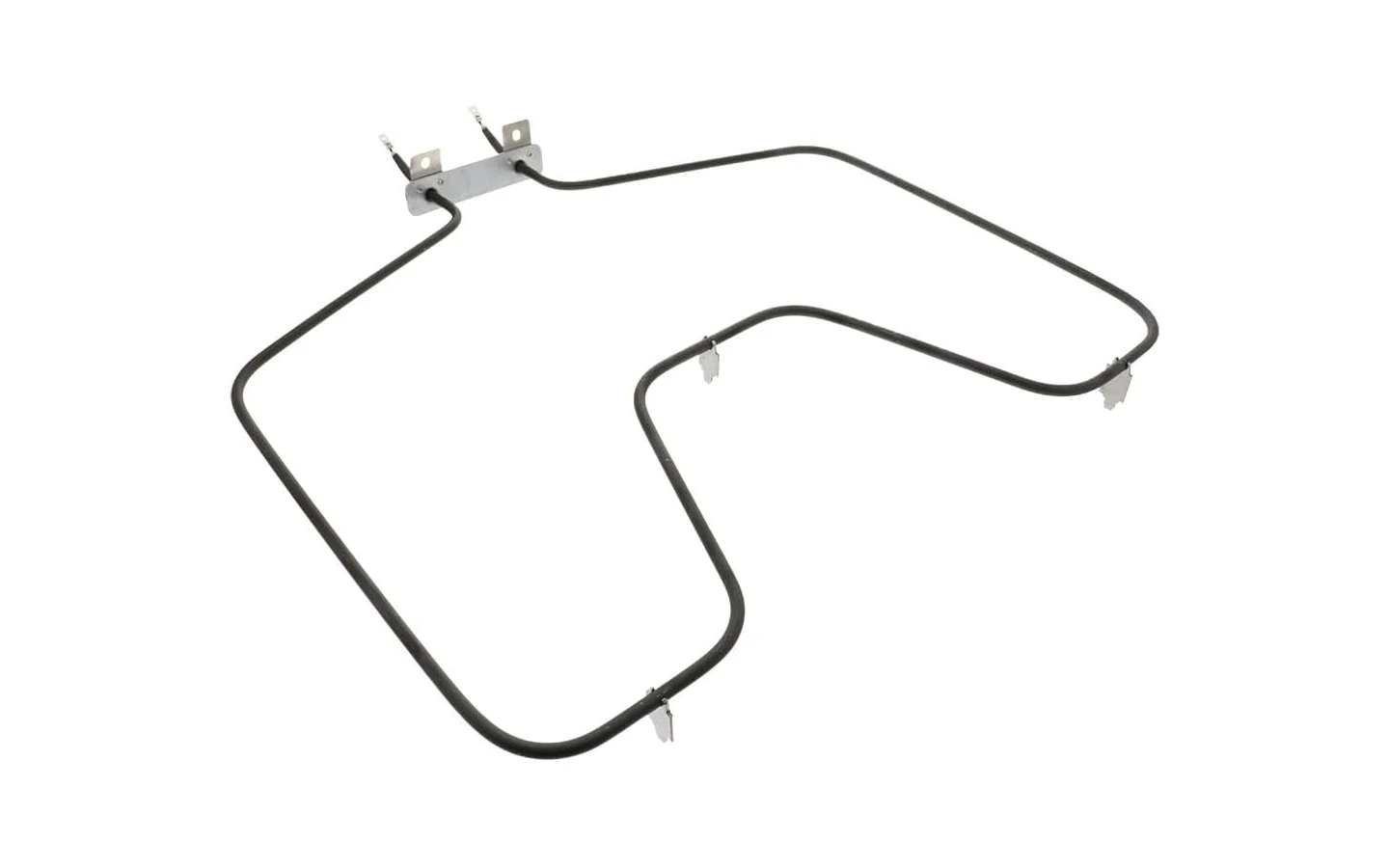

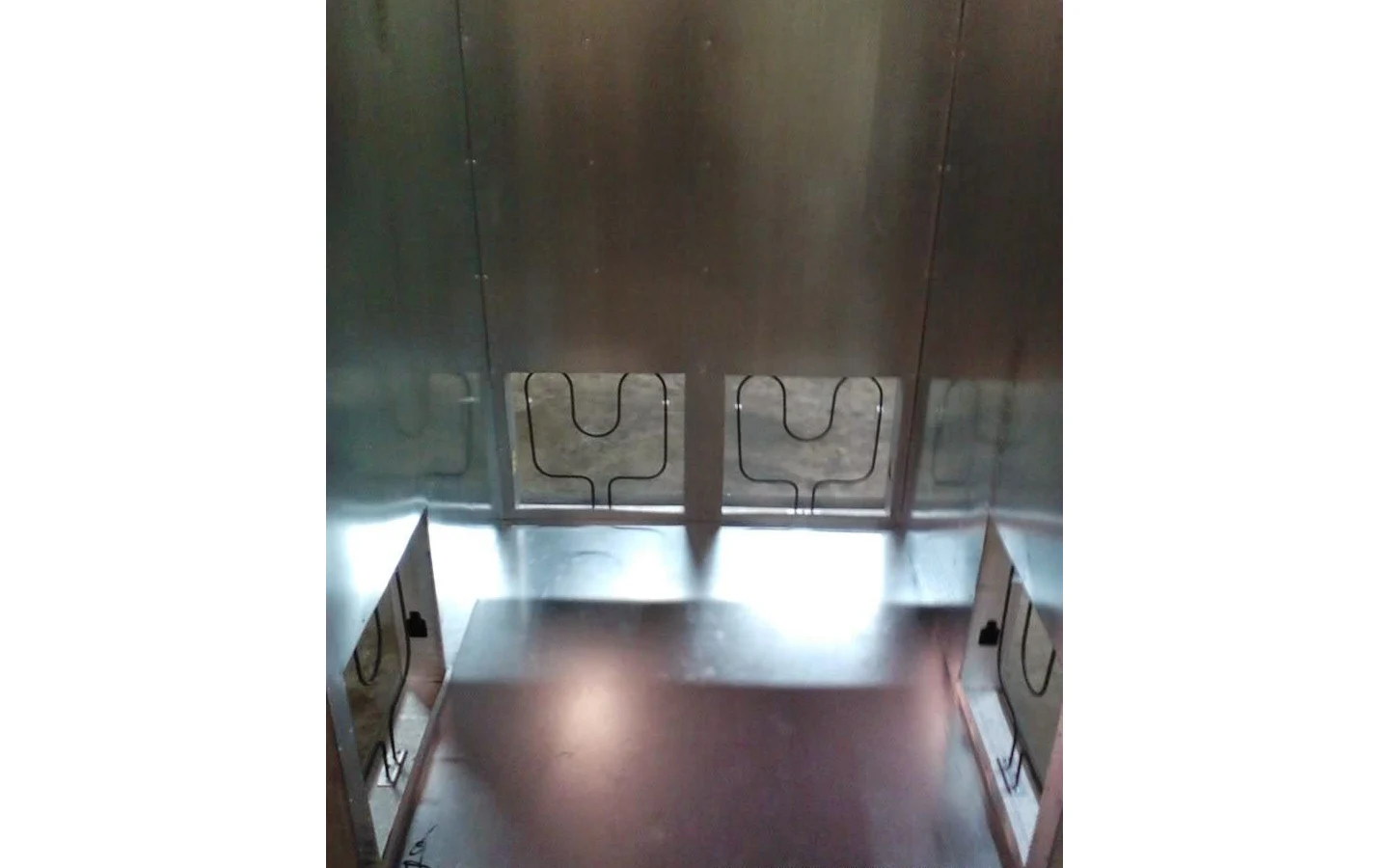

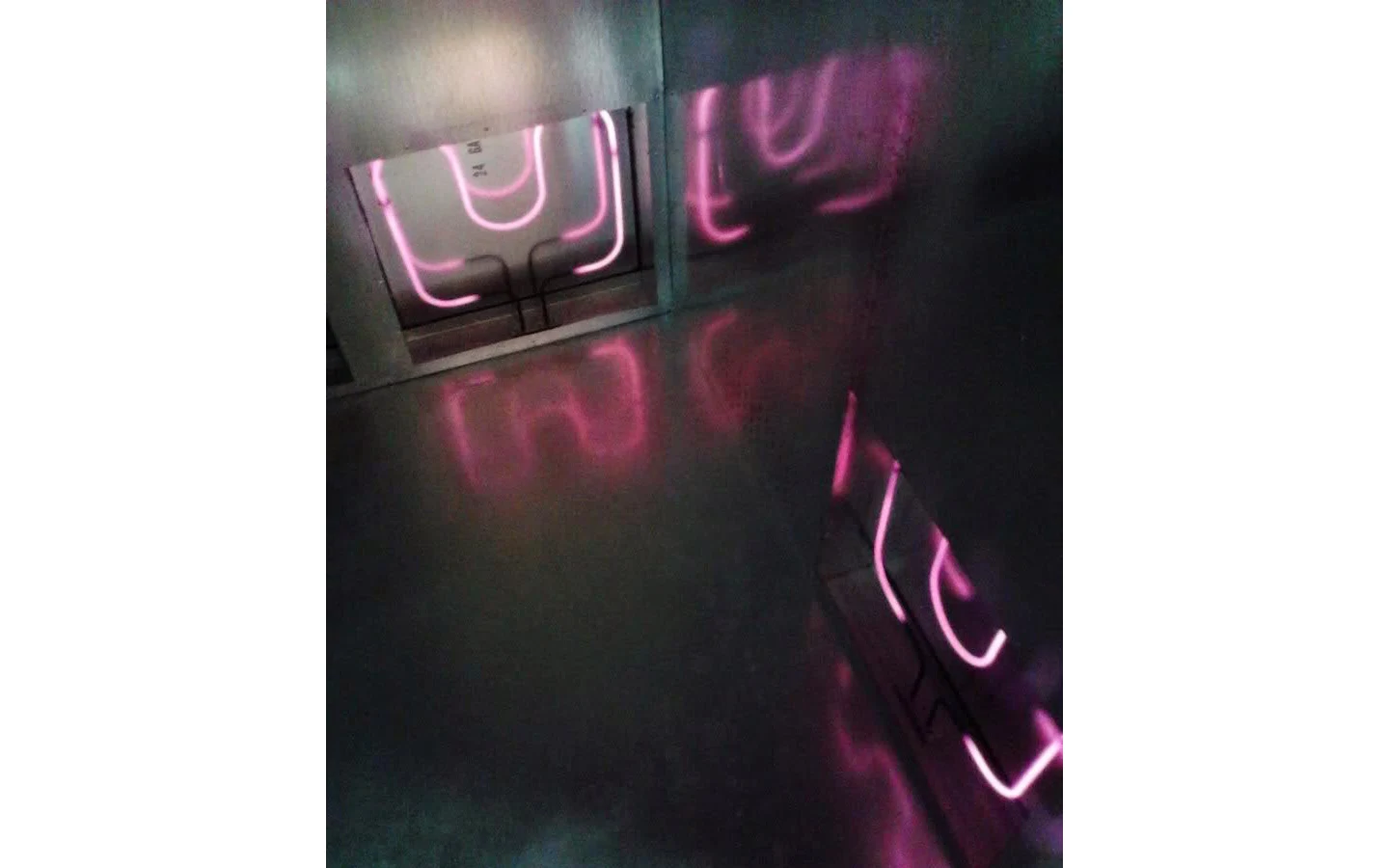

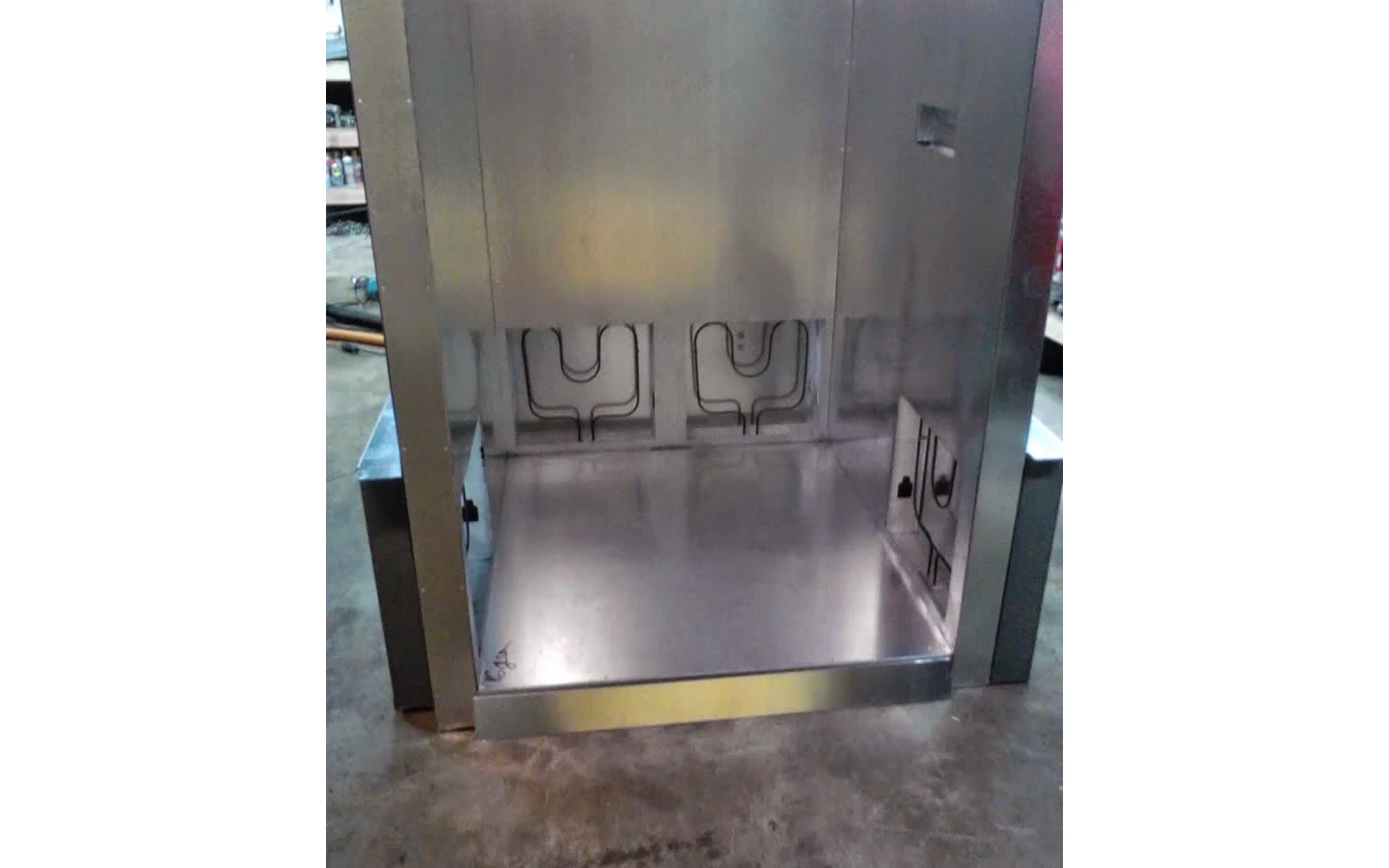

- 4 утопленных нагревательных элемента мощностью 2000 Вт (питание 220 В)

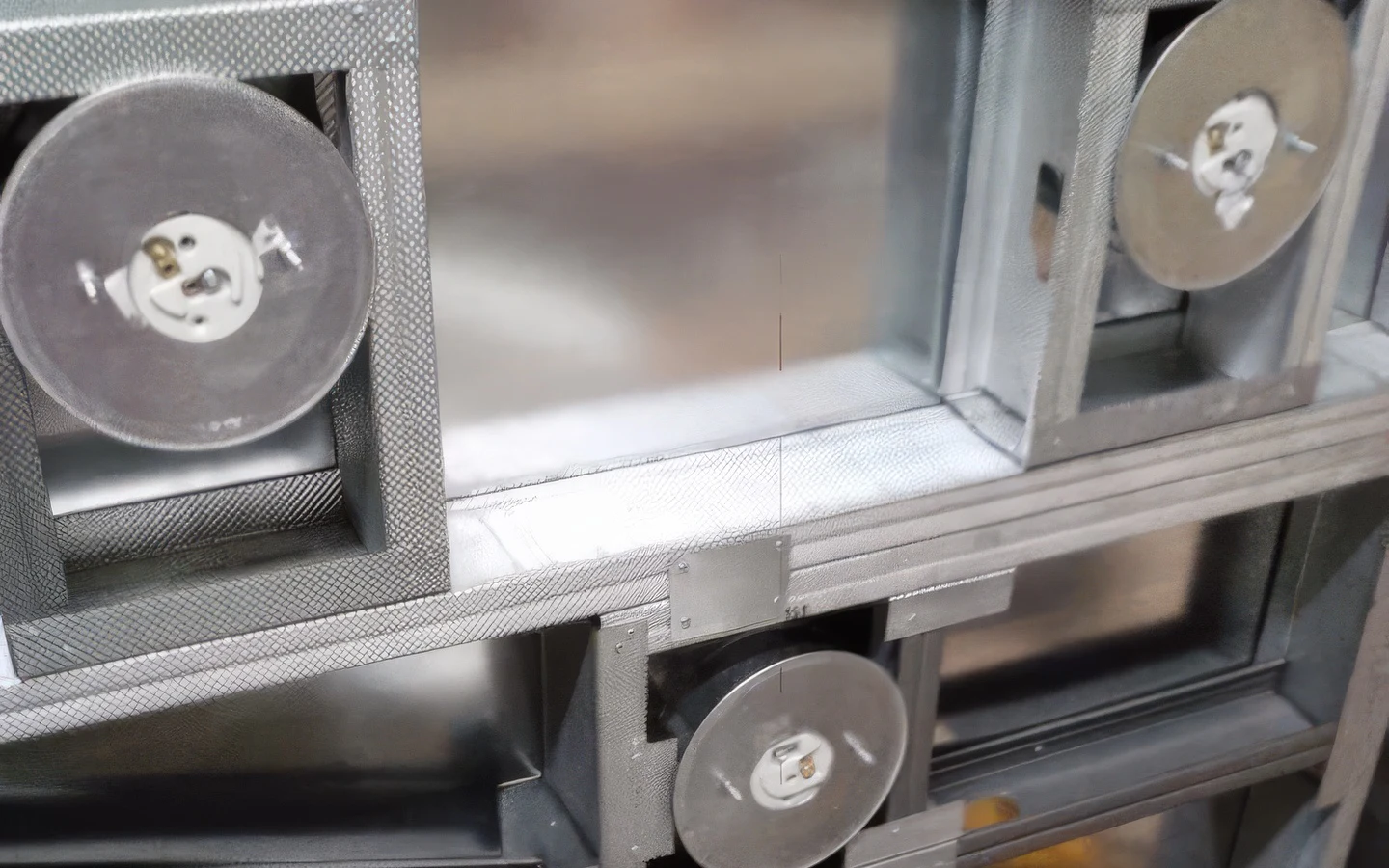

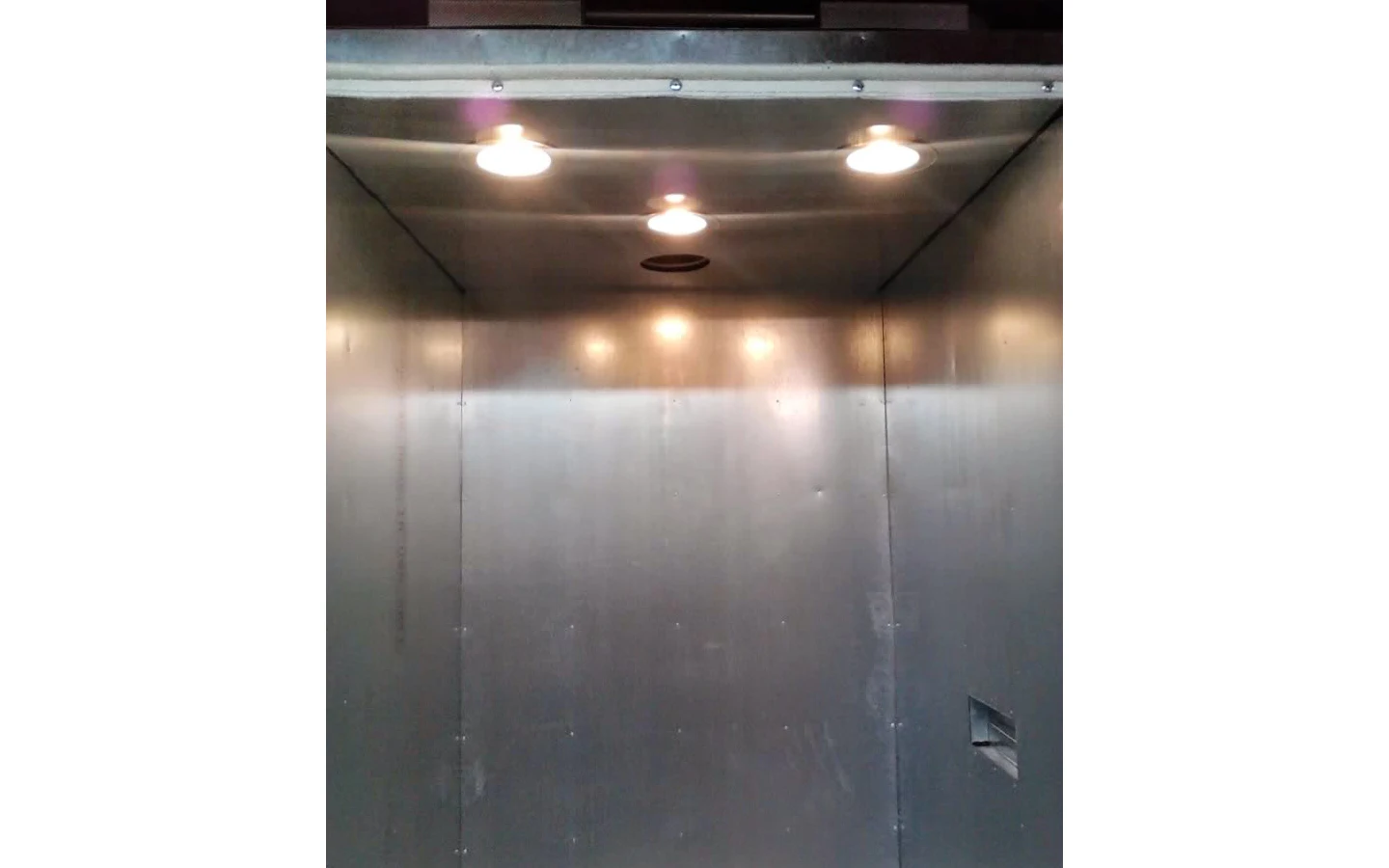

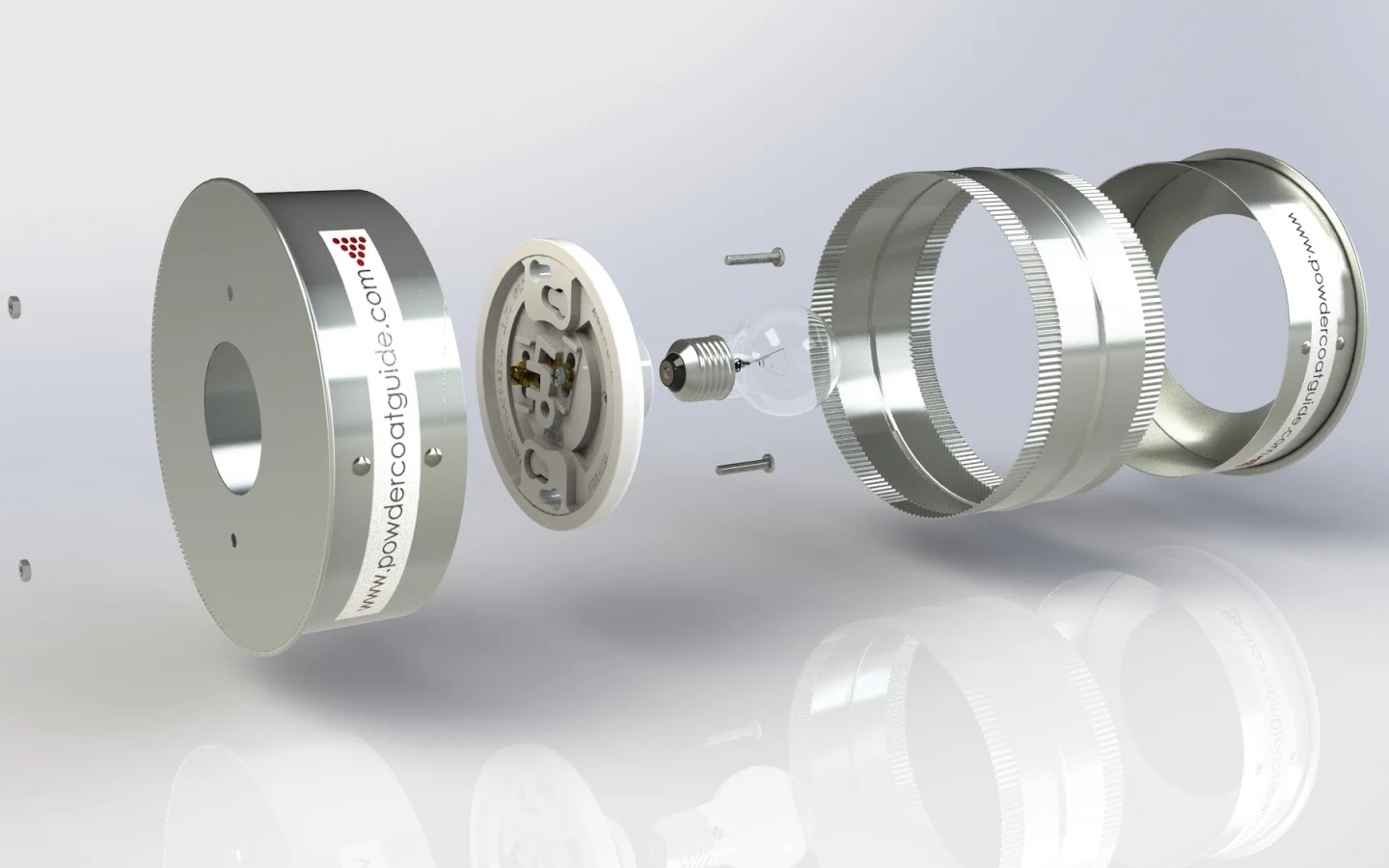

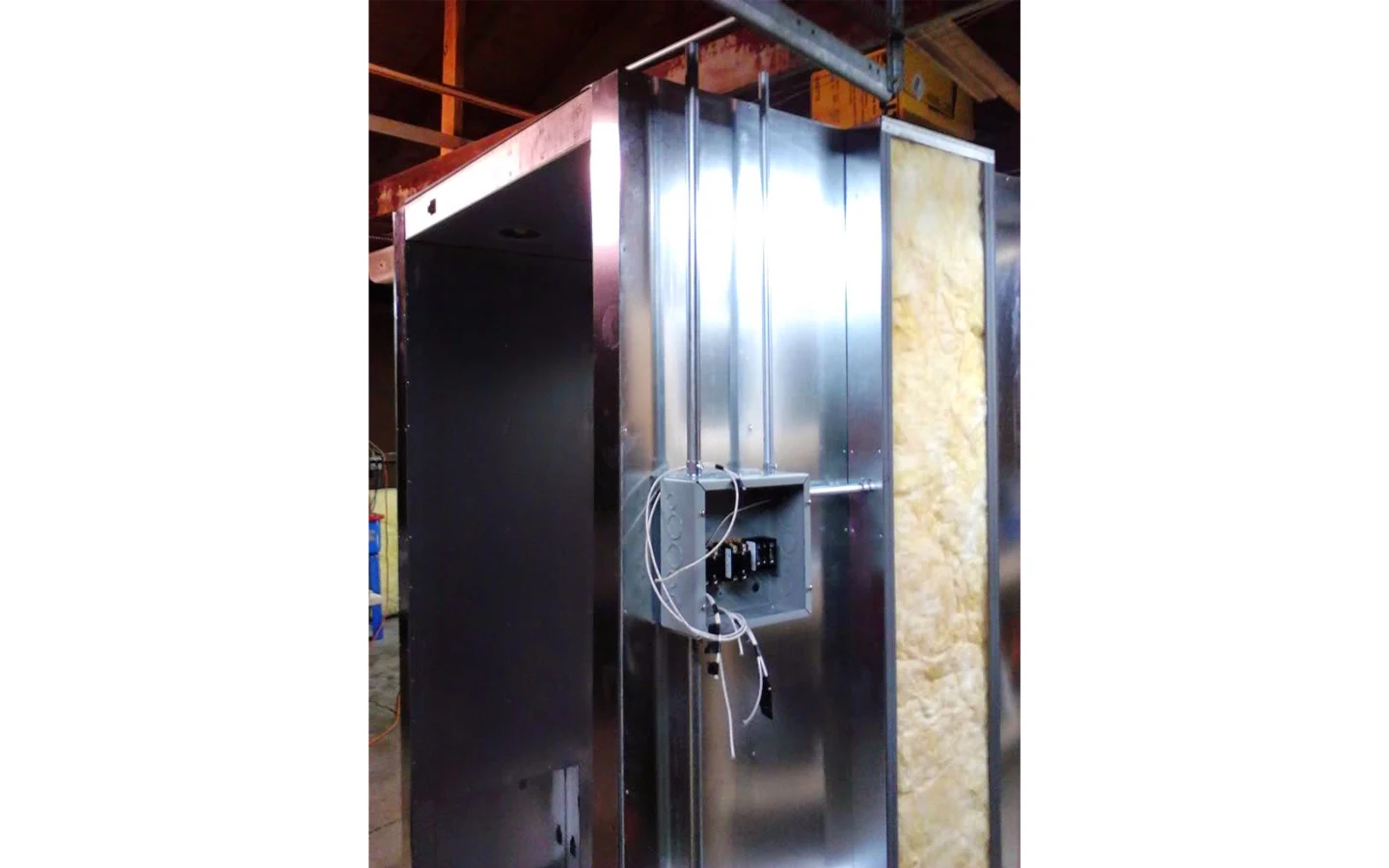

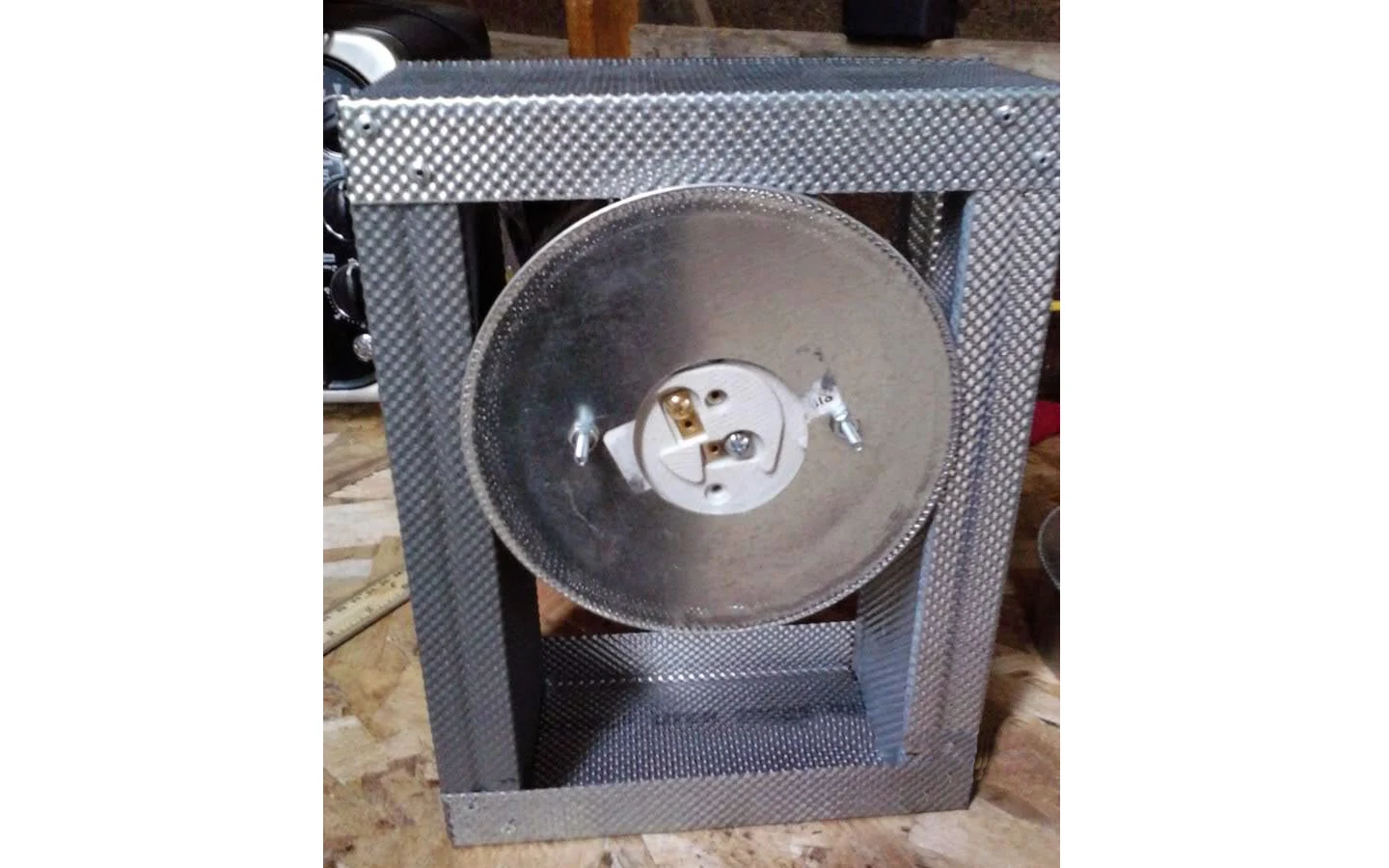

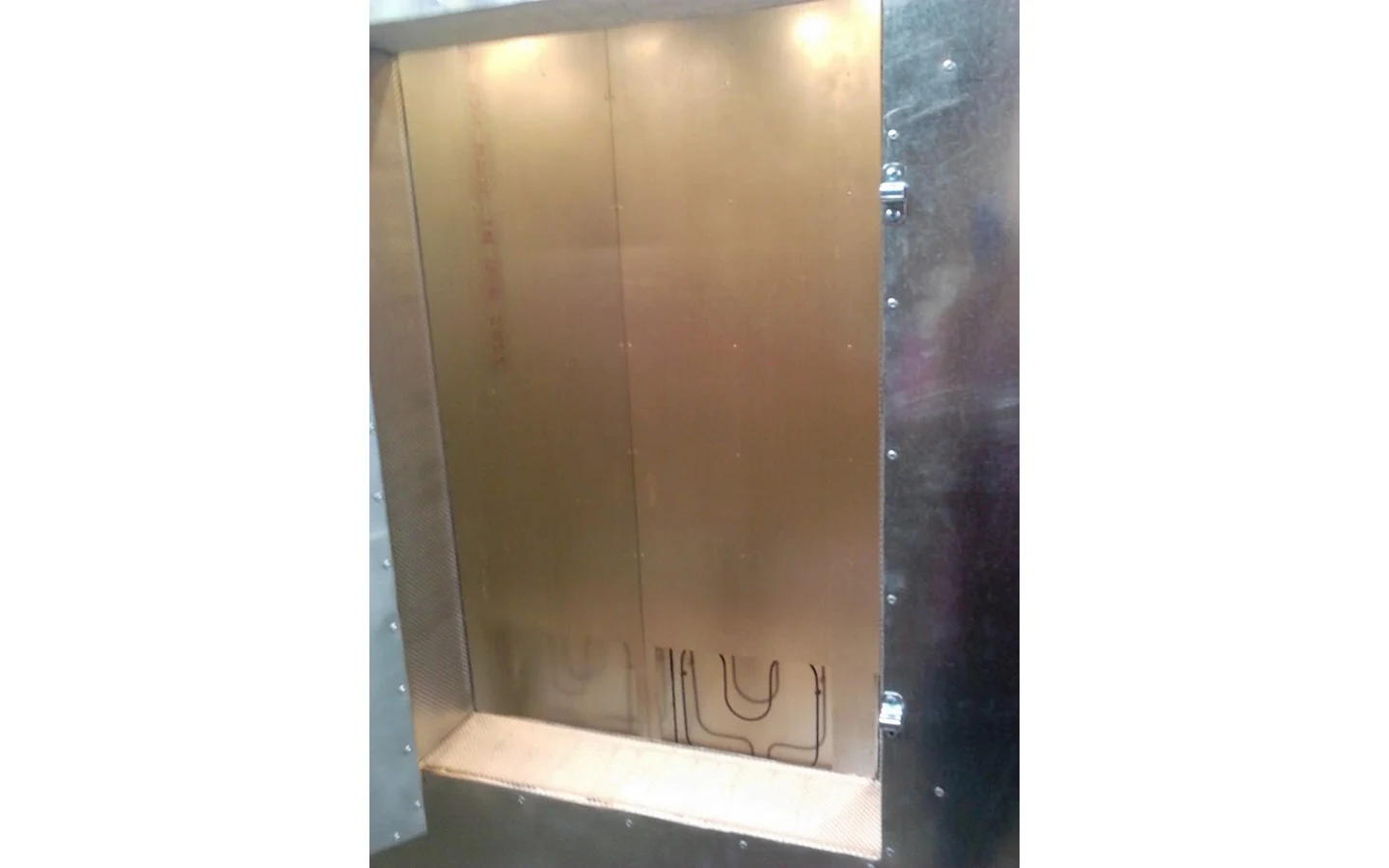

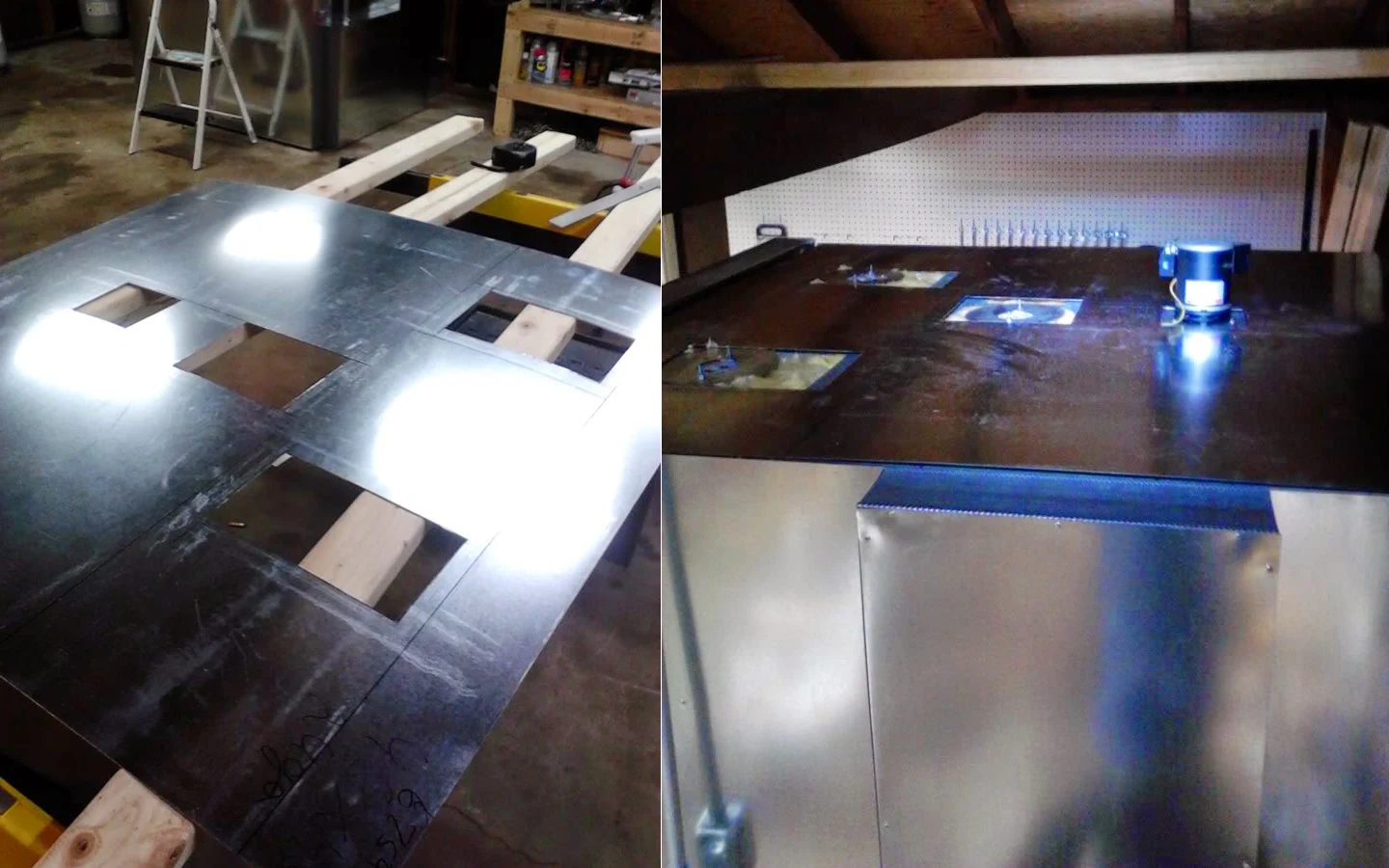

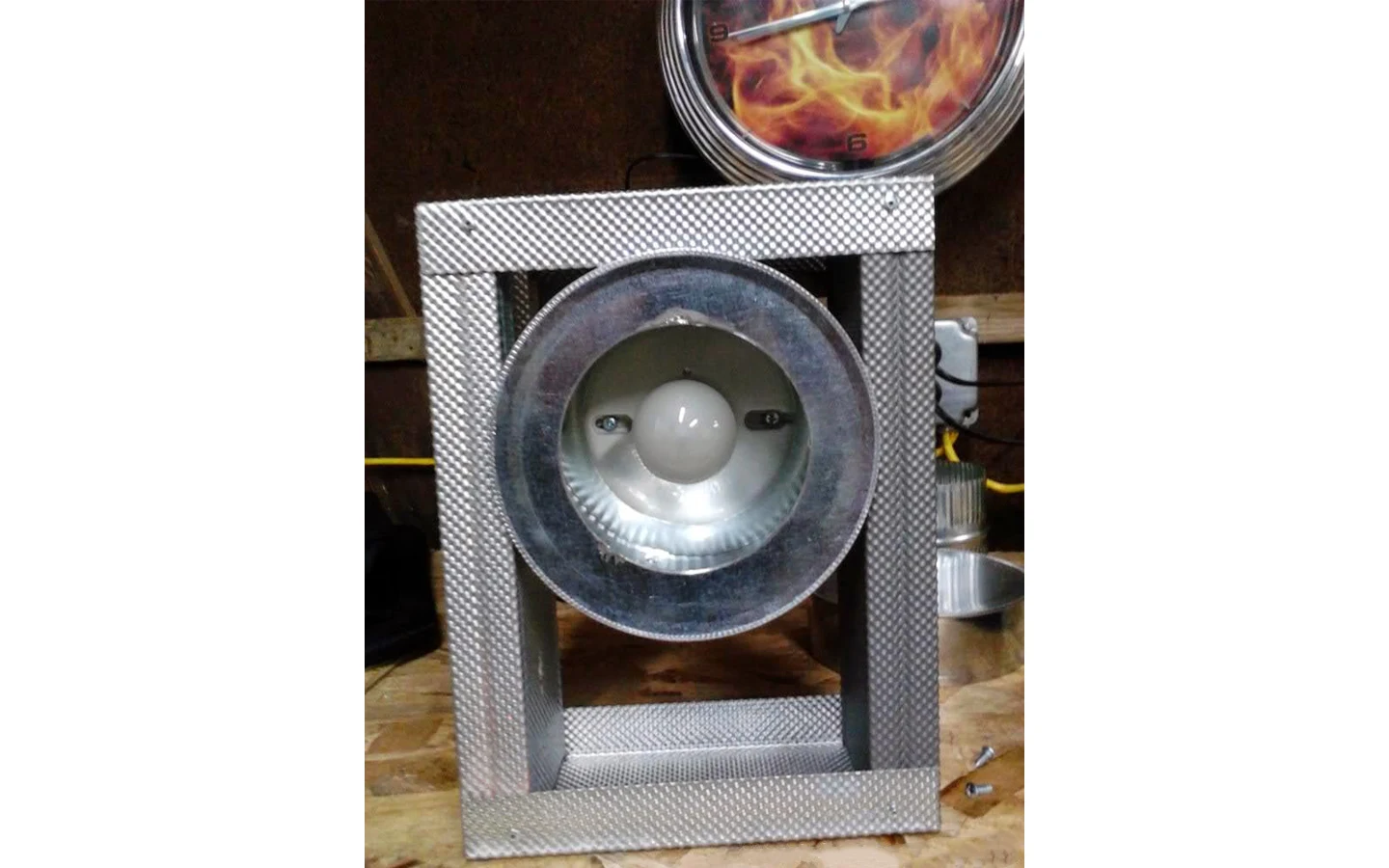

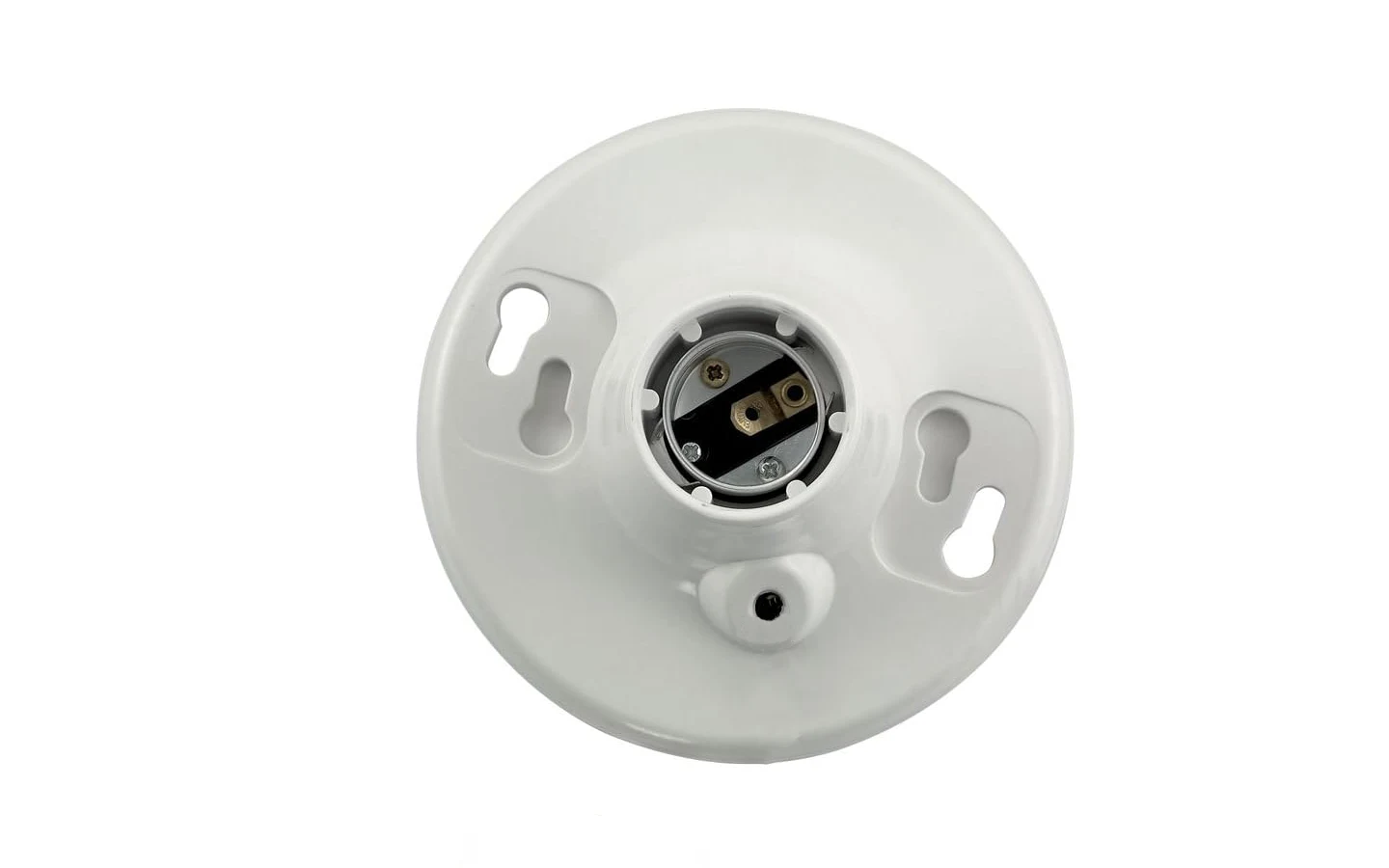

- Утопленное освещение

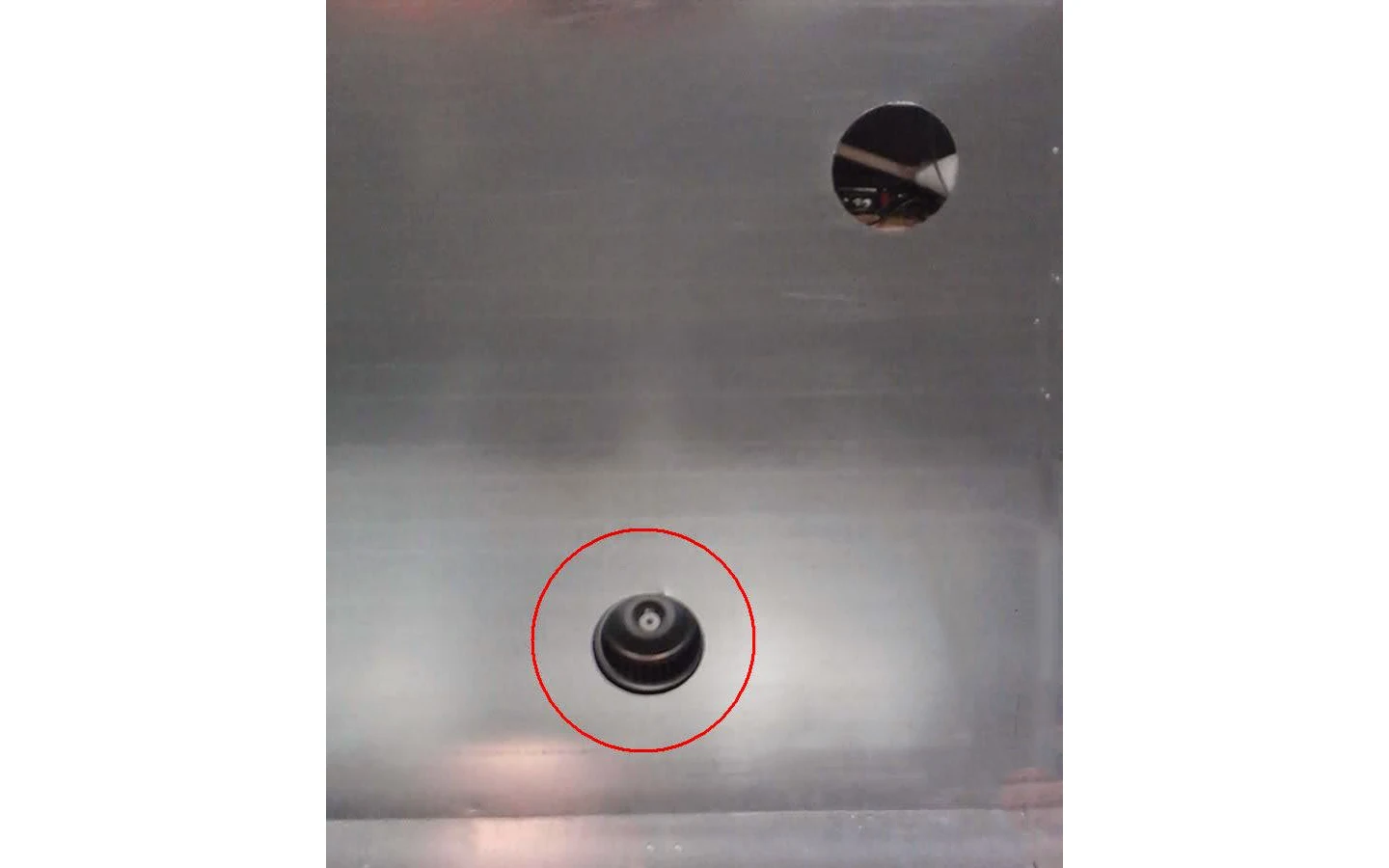

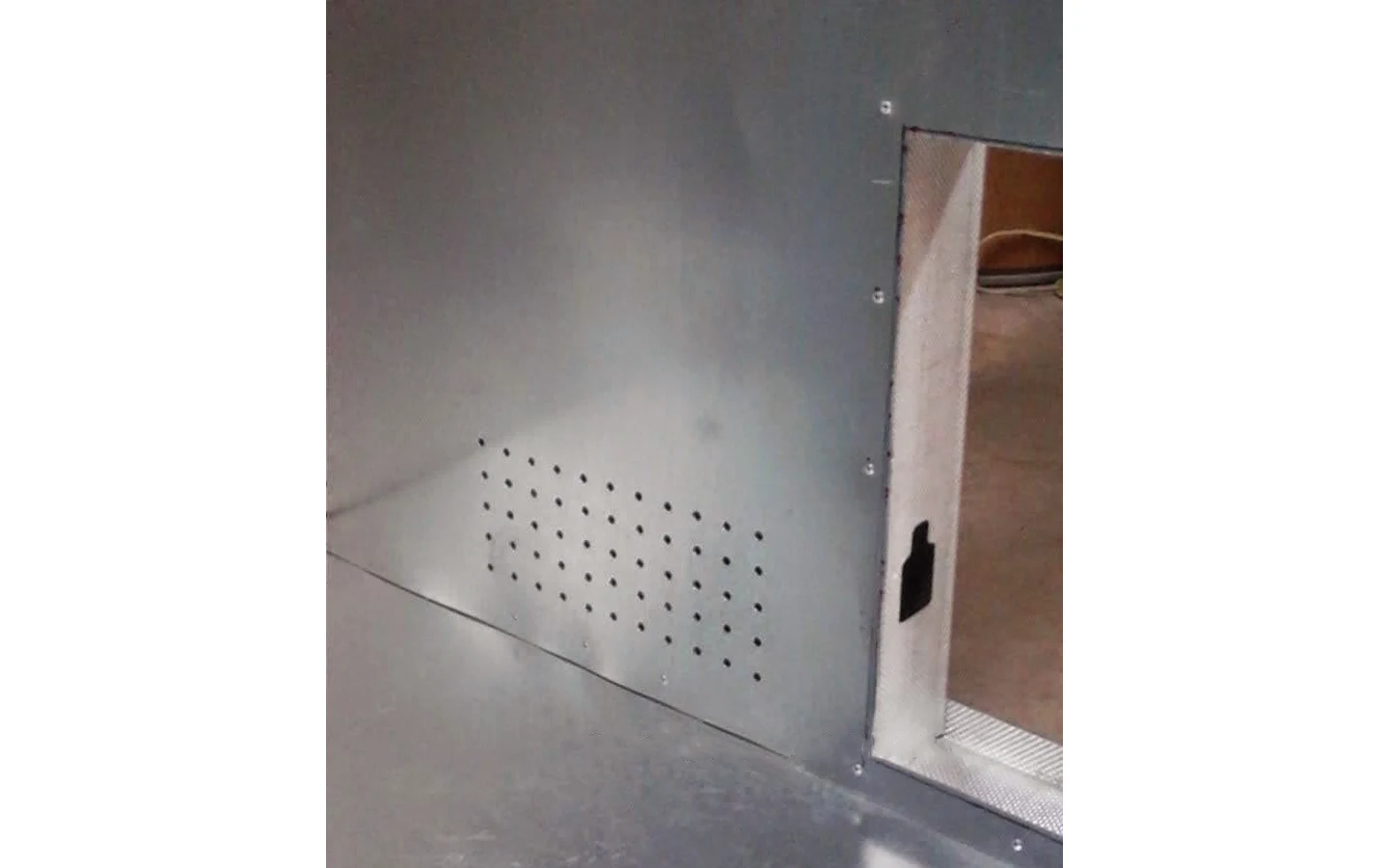

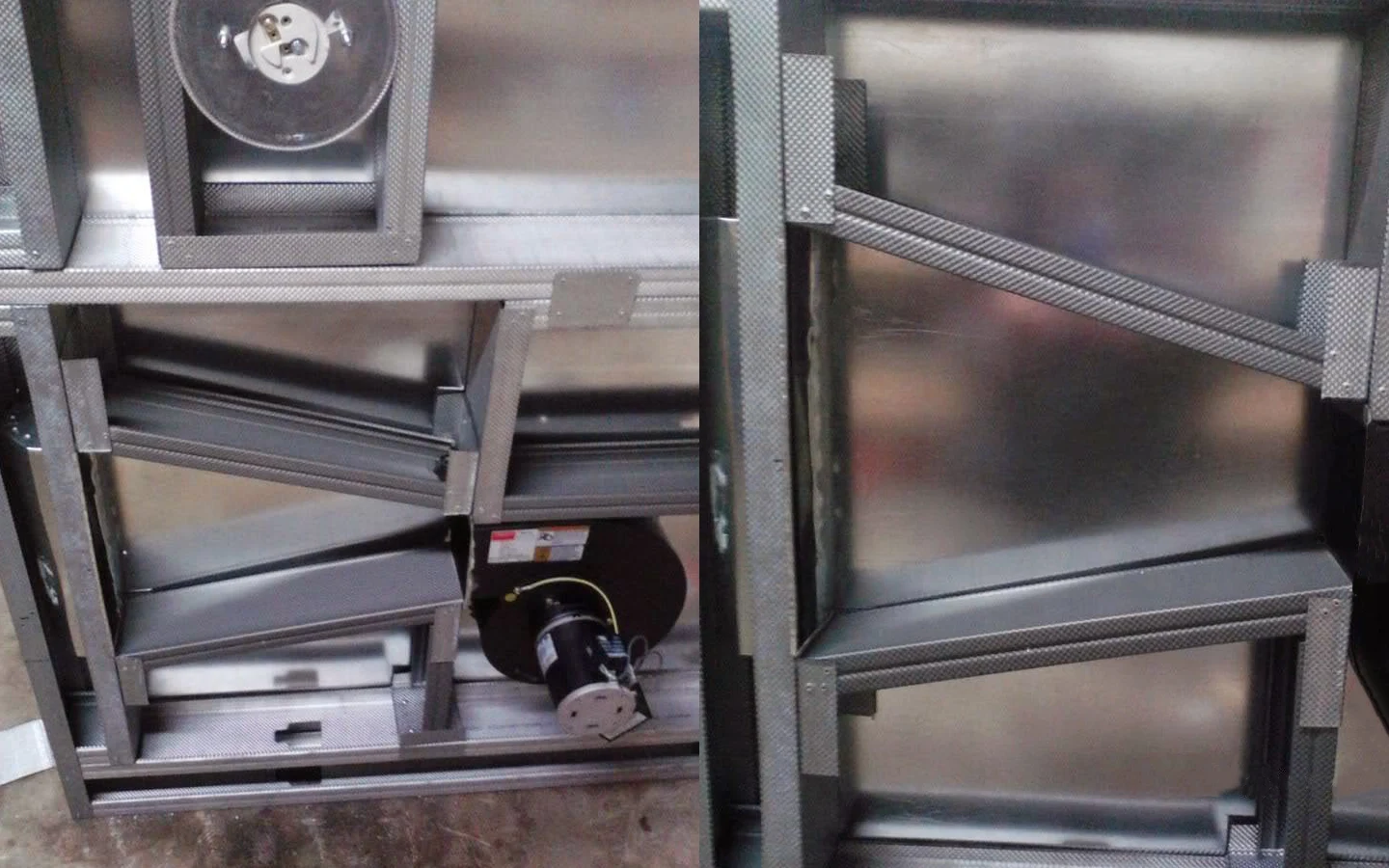

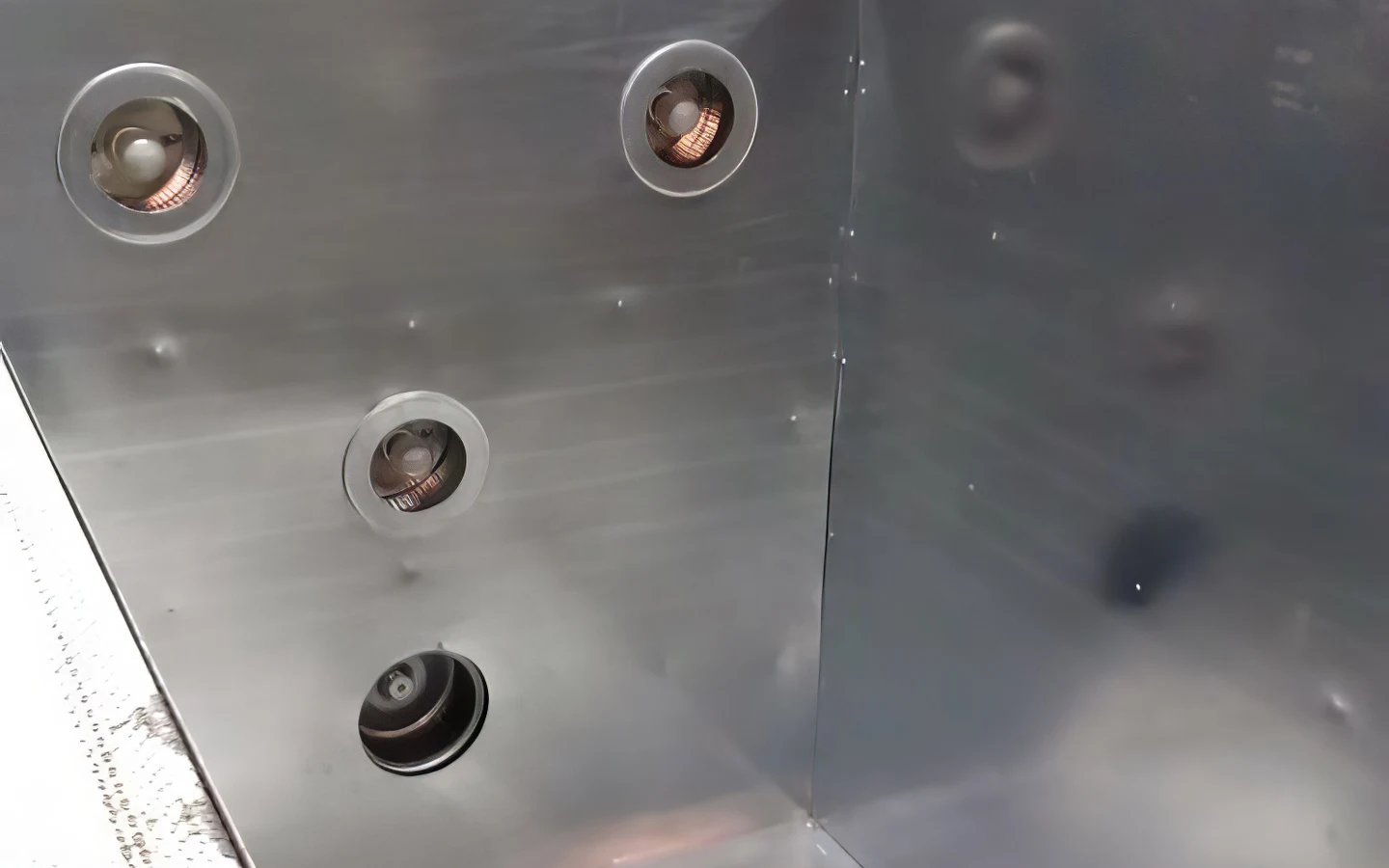

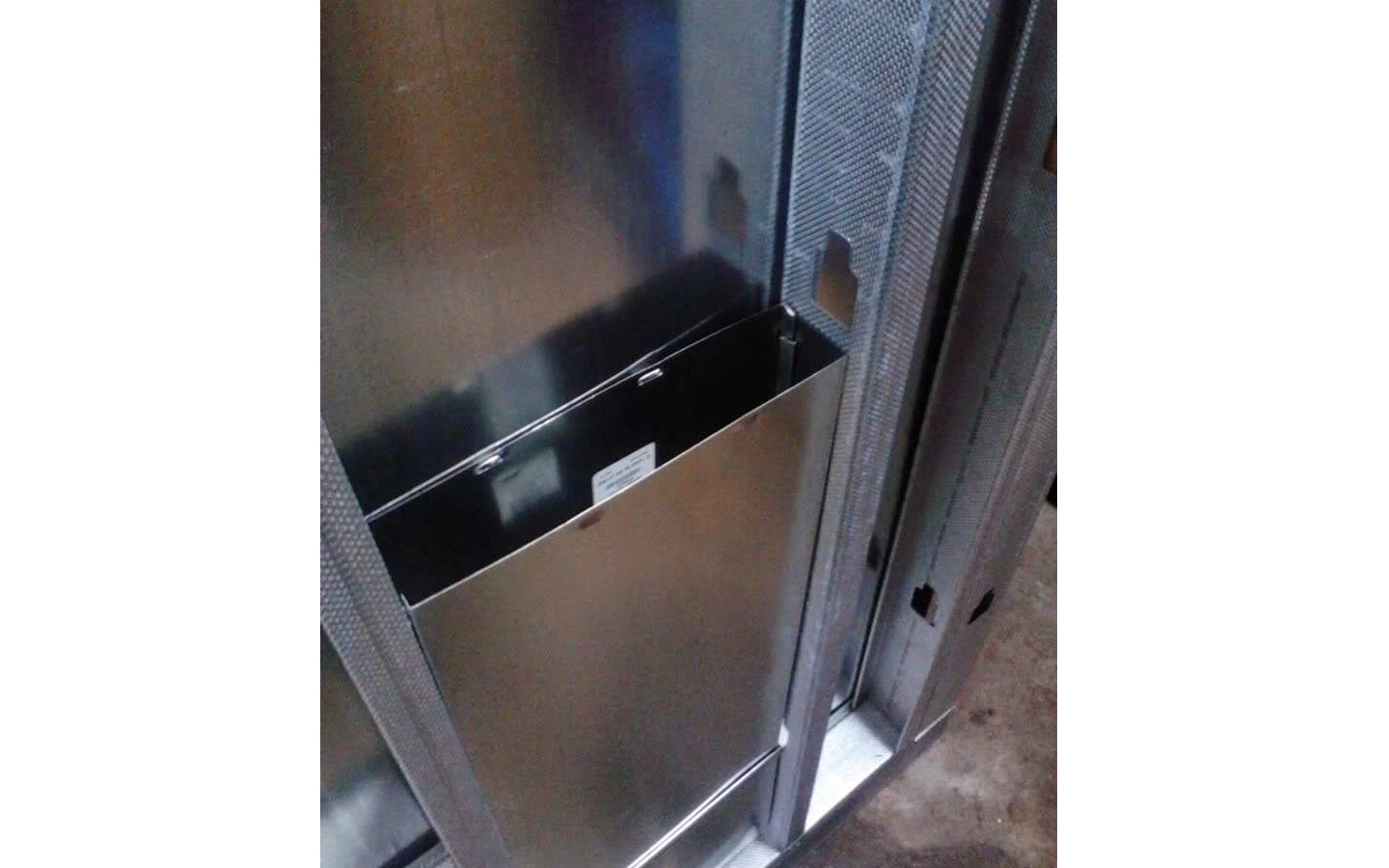

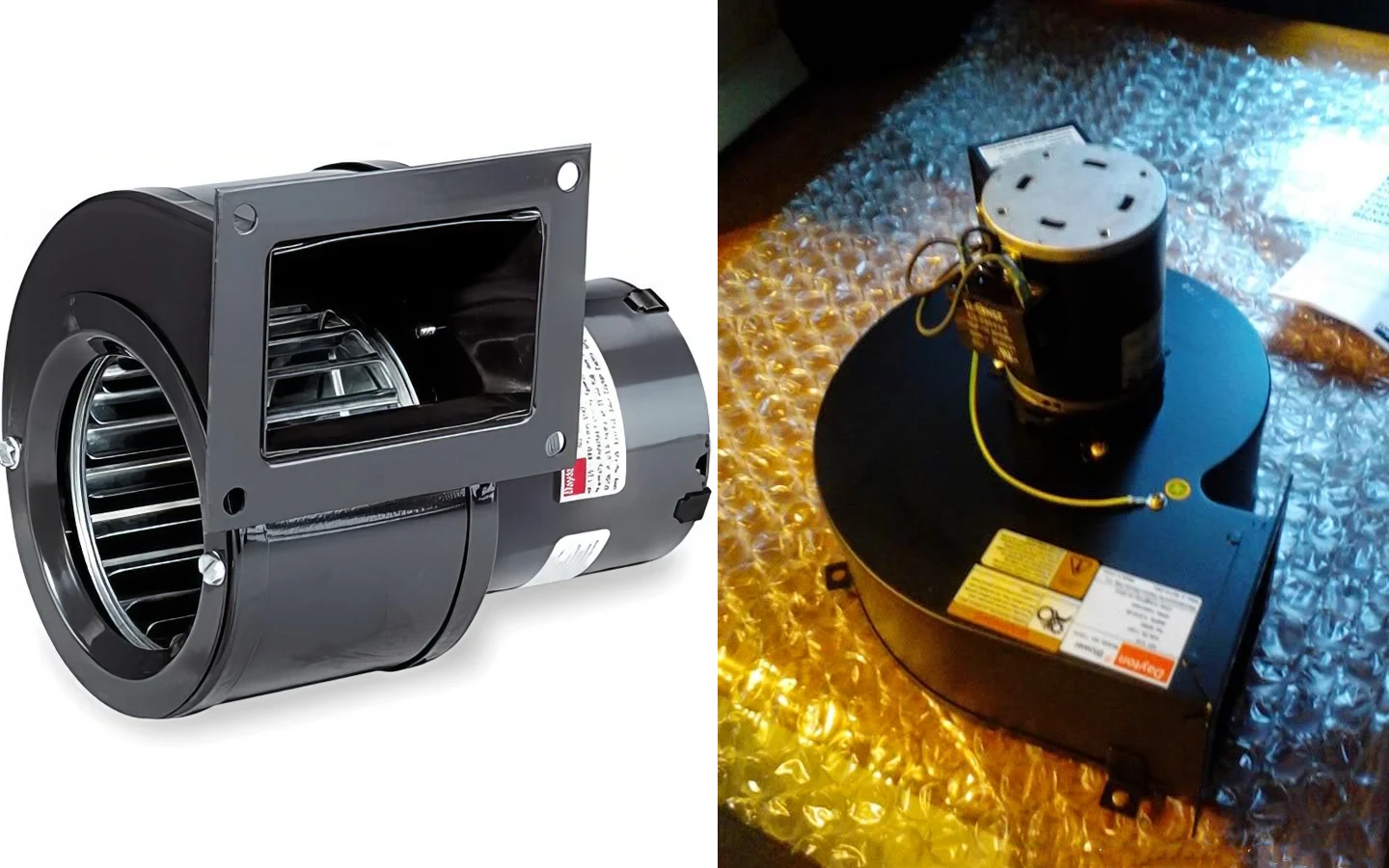

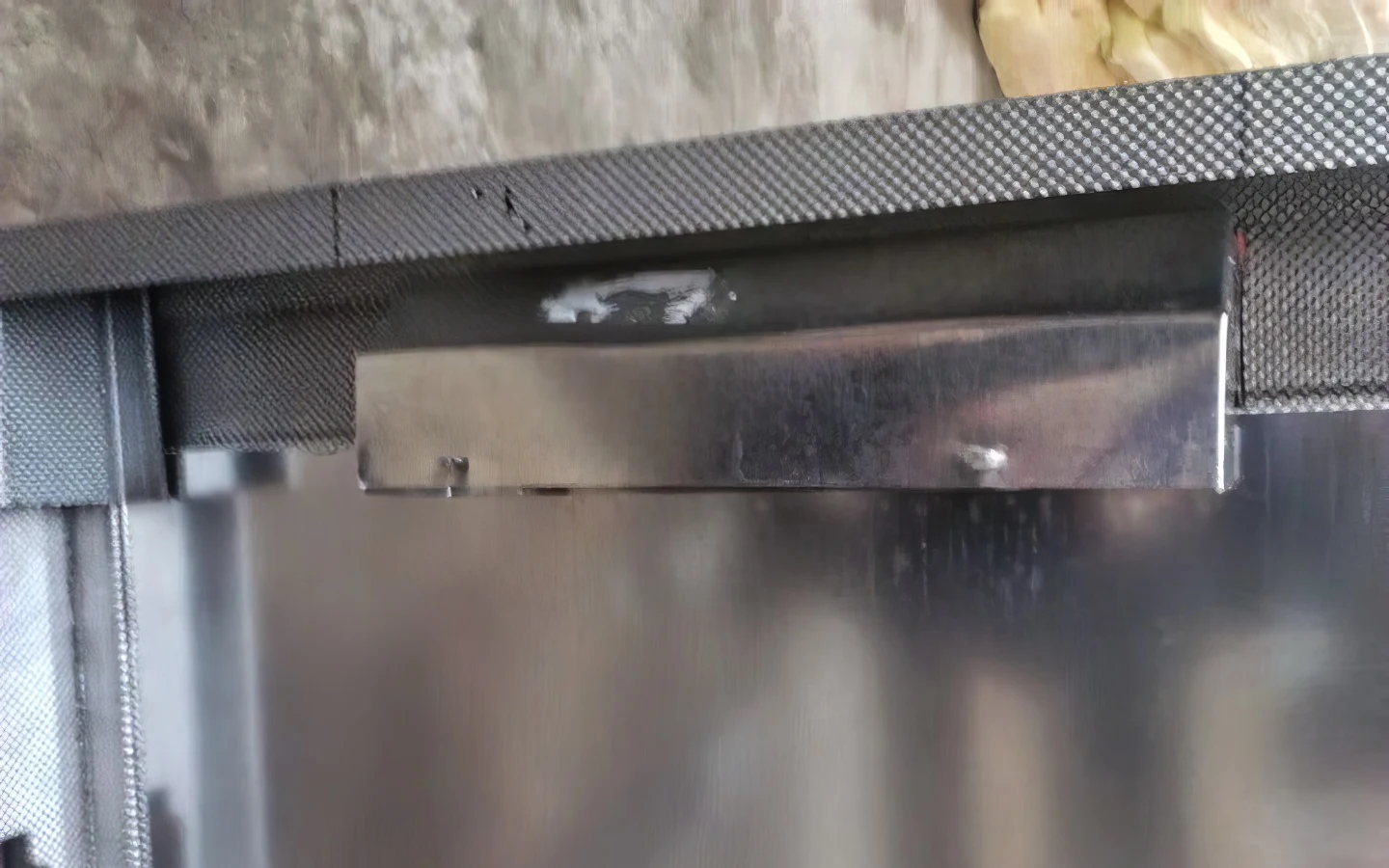

- Утопленный конвекционный вентилятор и воздуховод

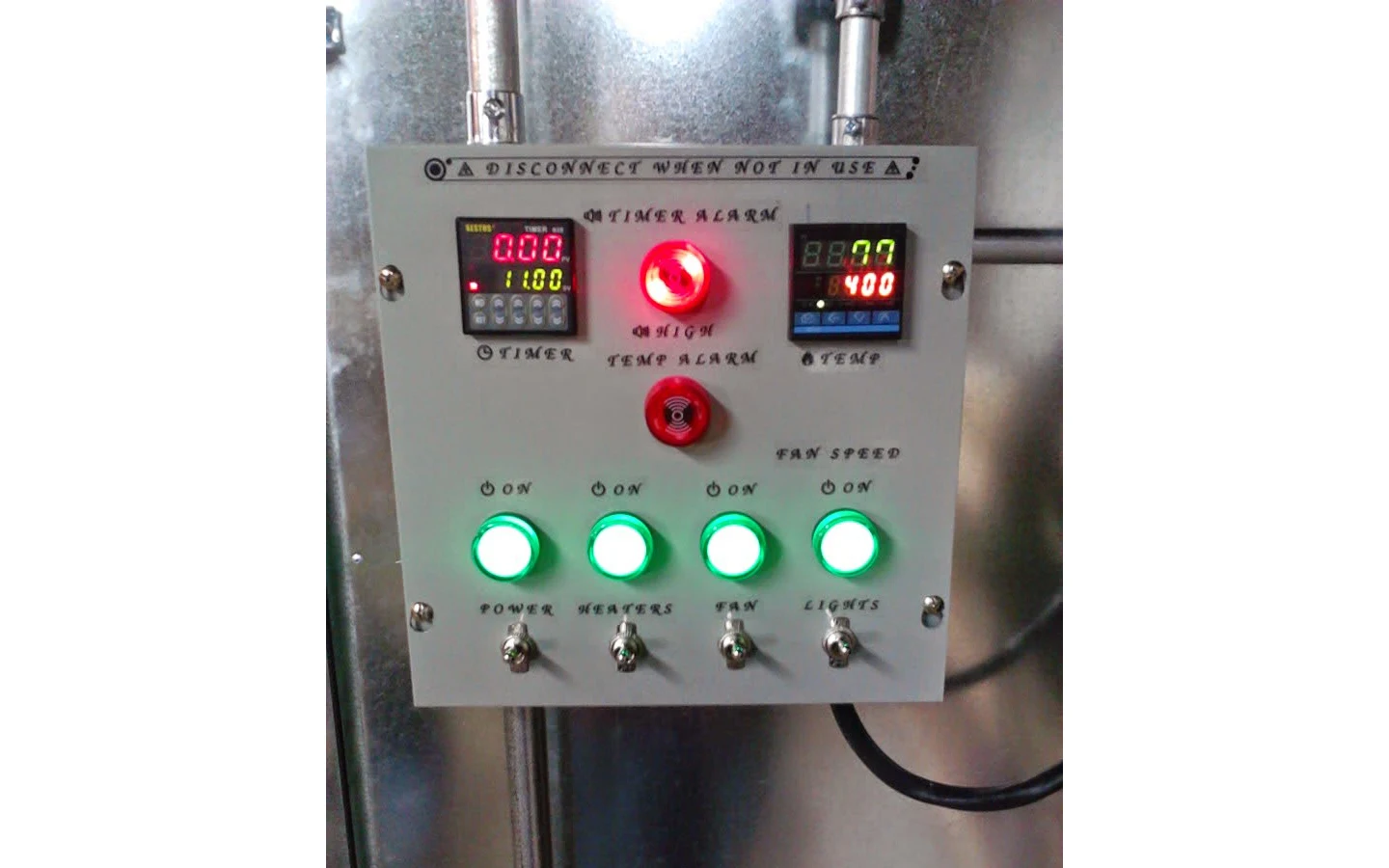

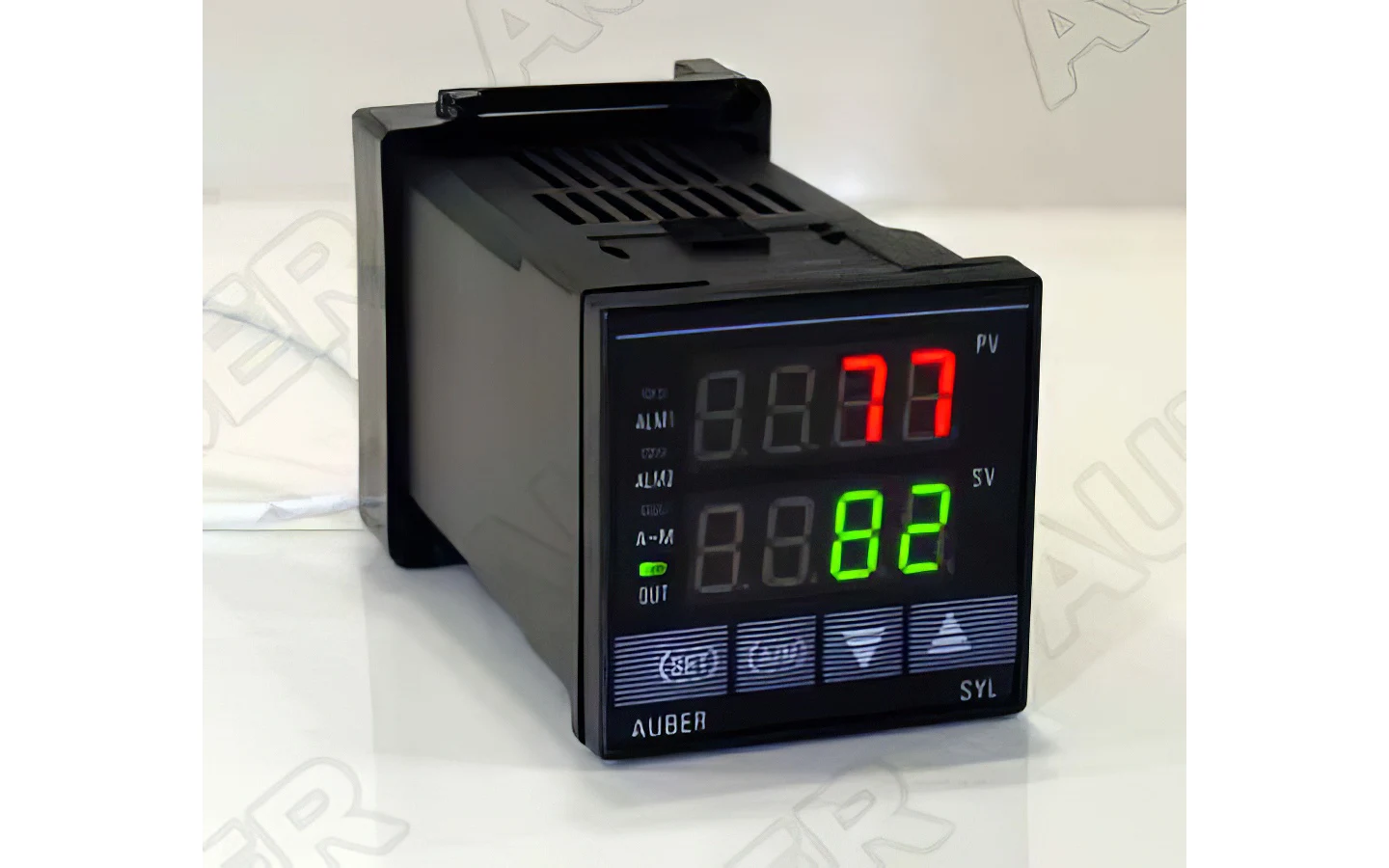

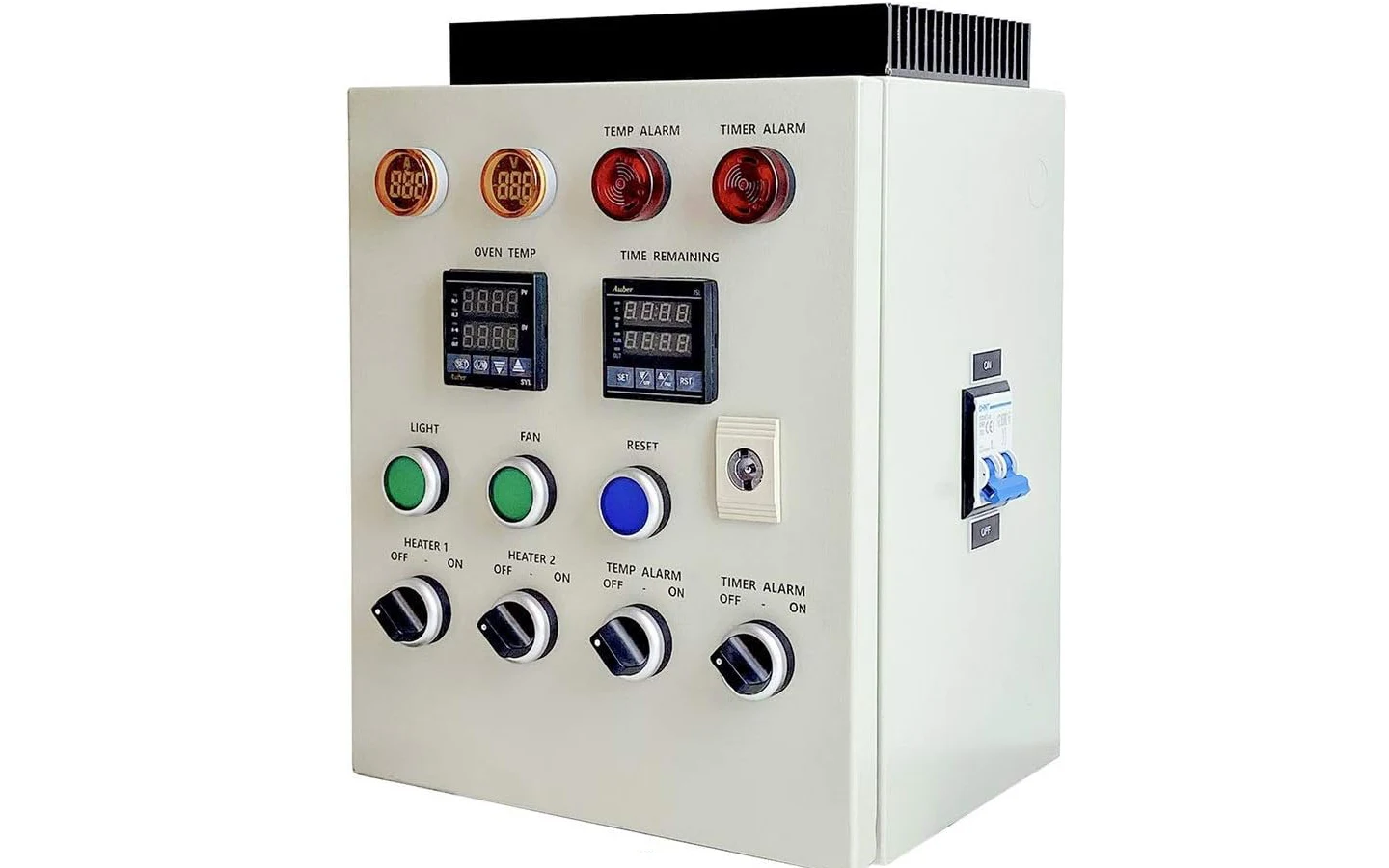

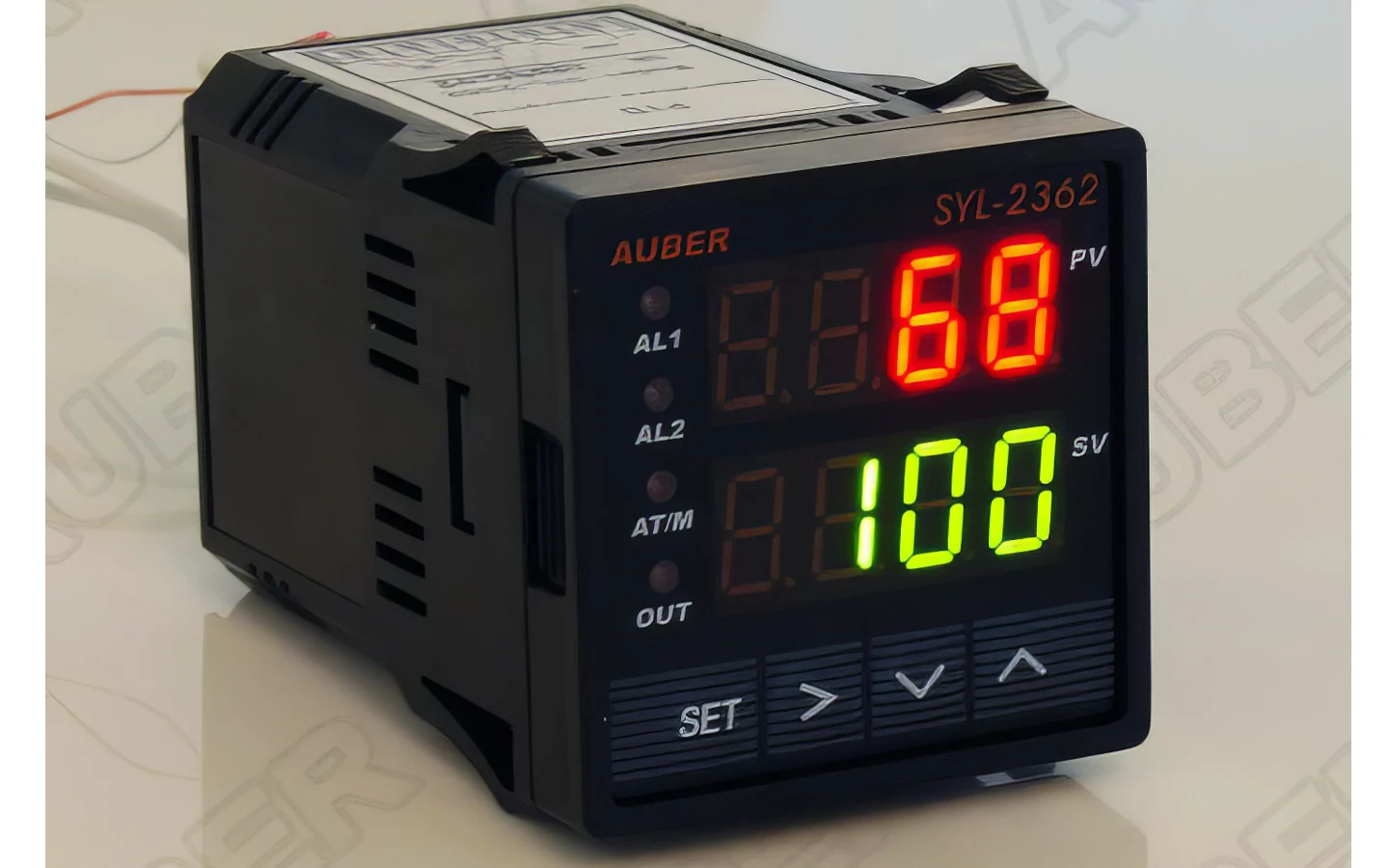

- ПИД-регулятор

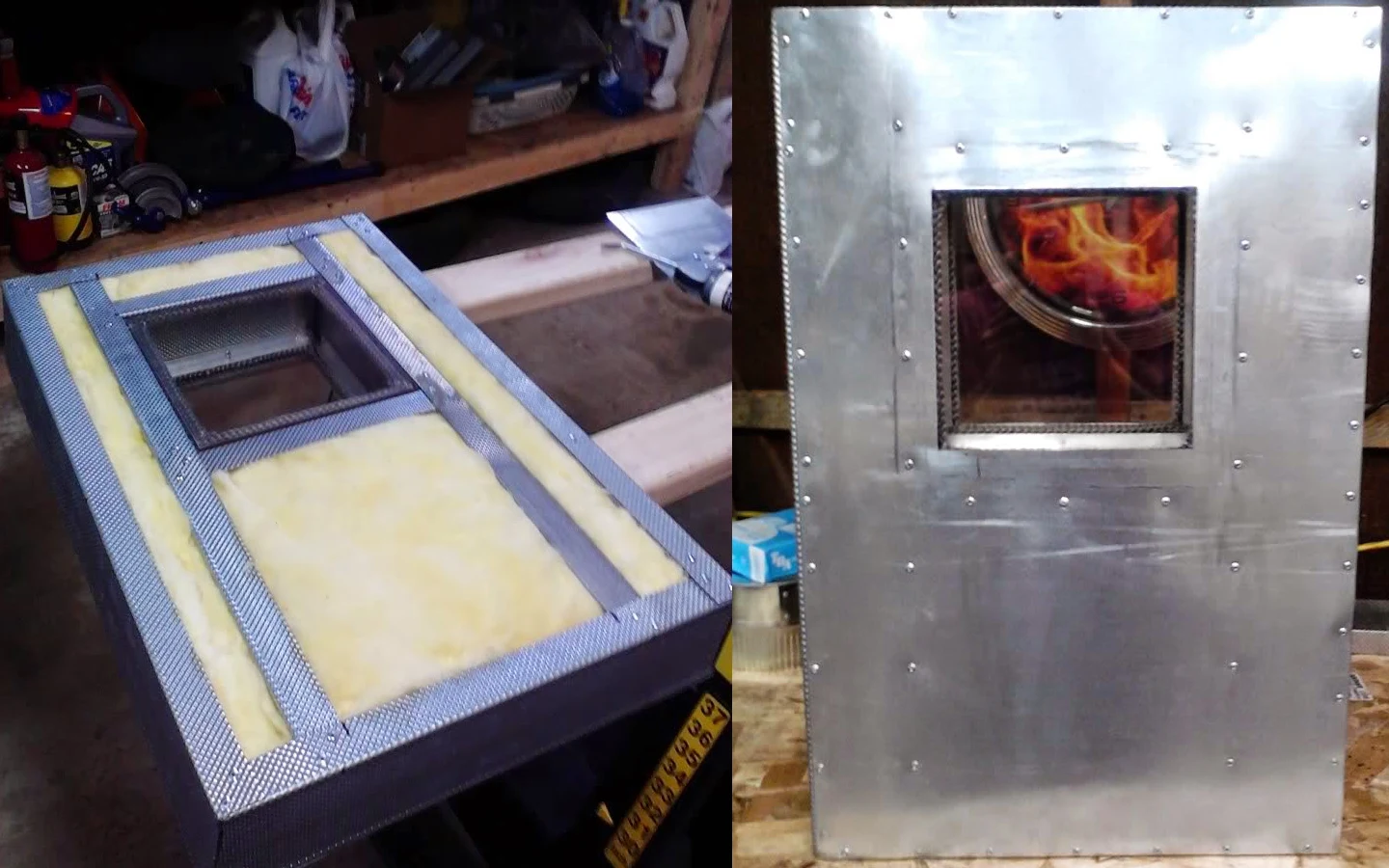

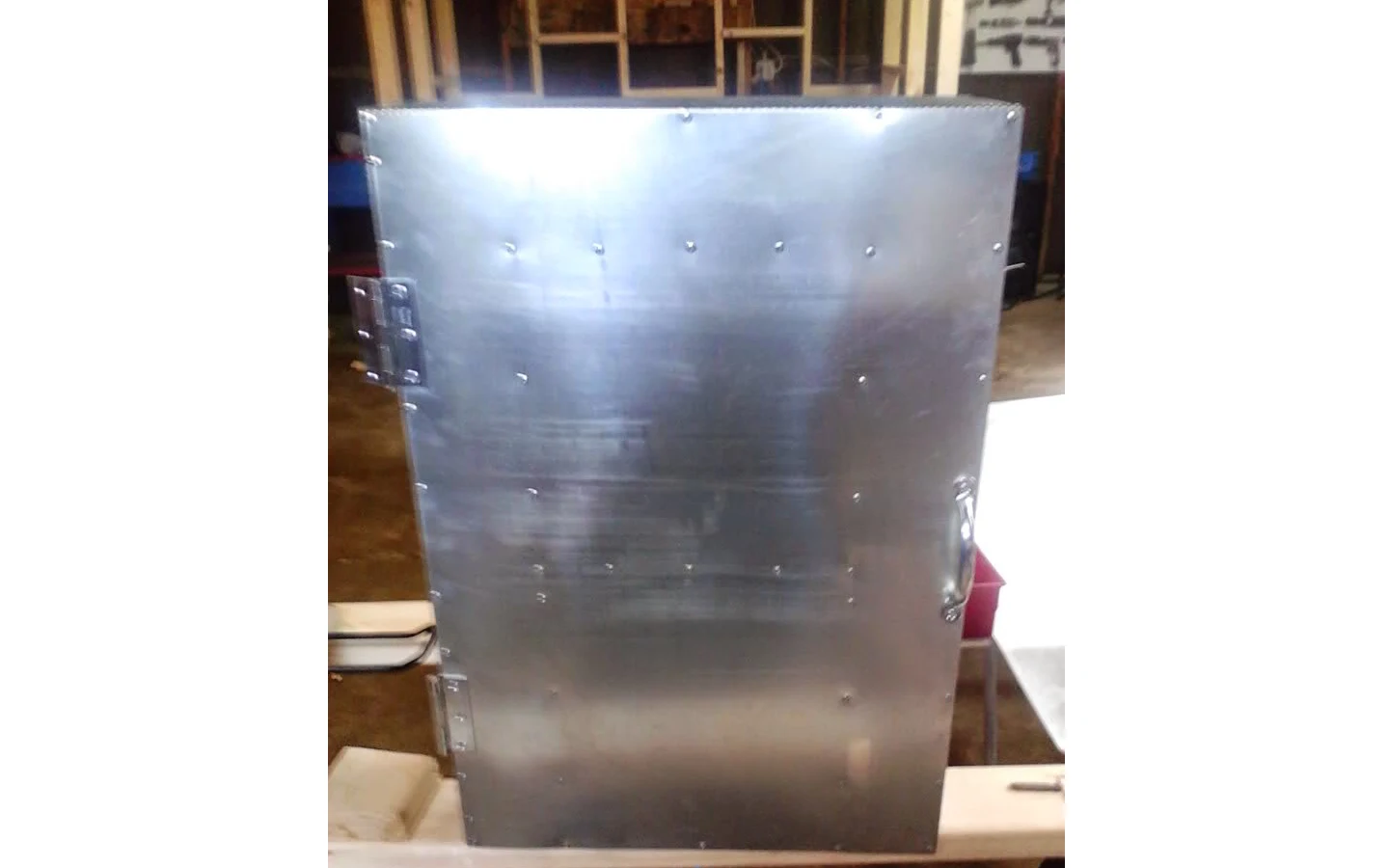

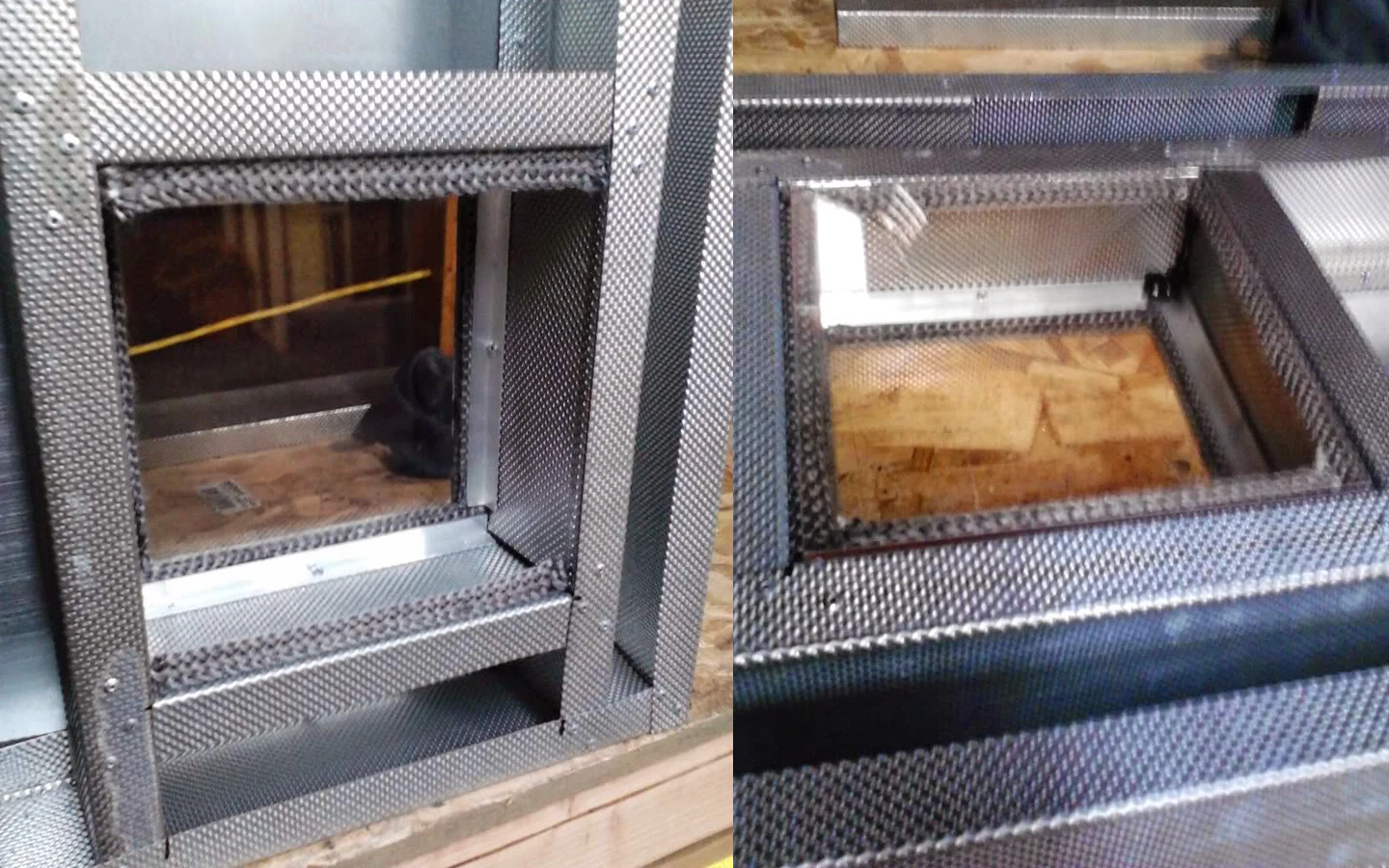

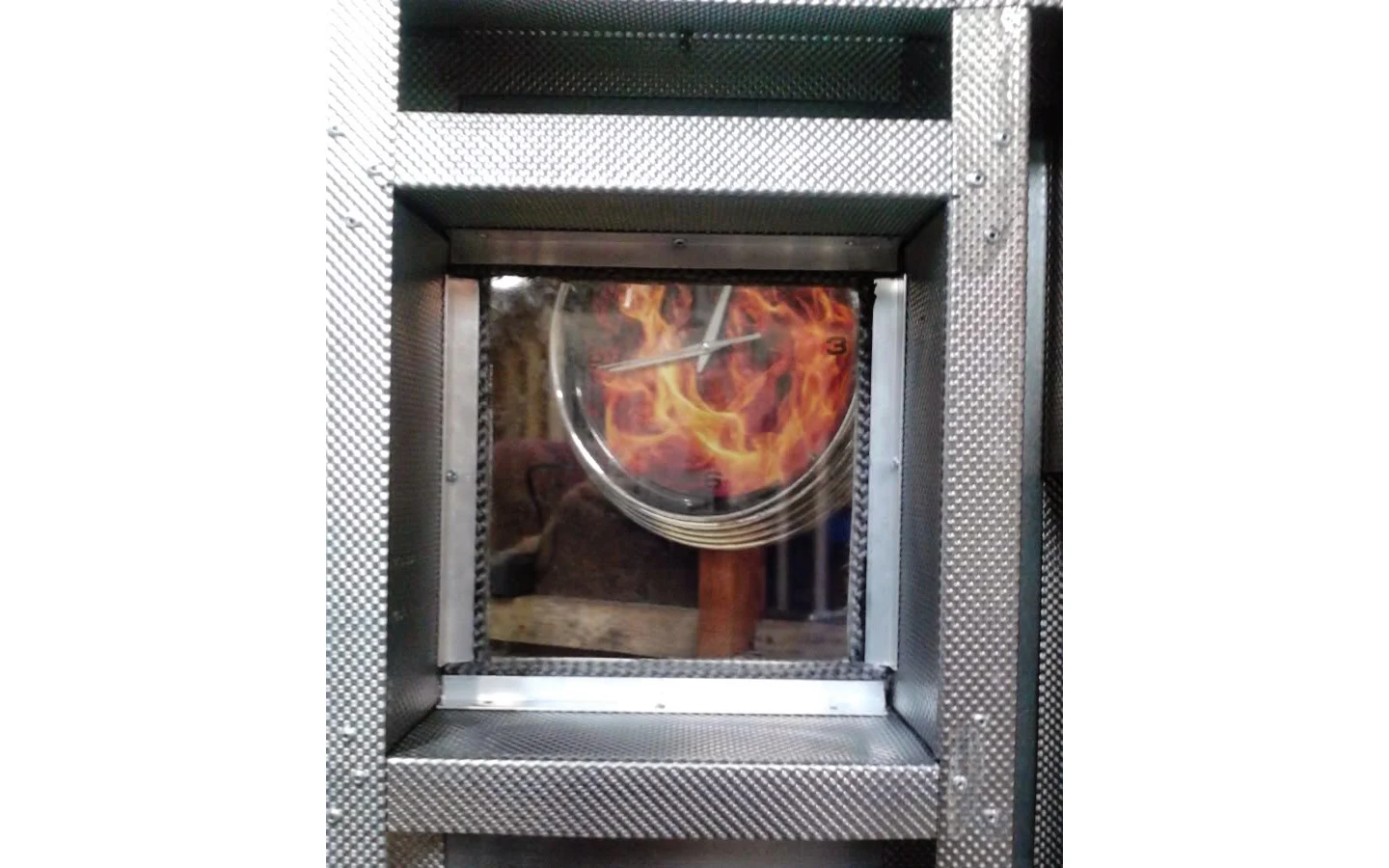

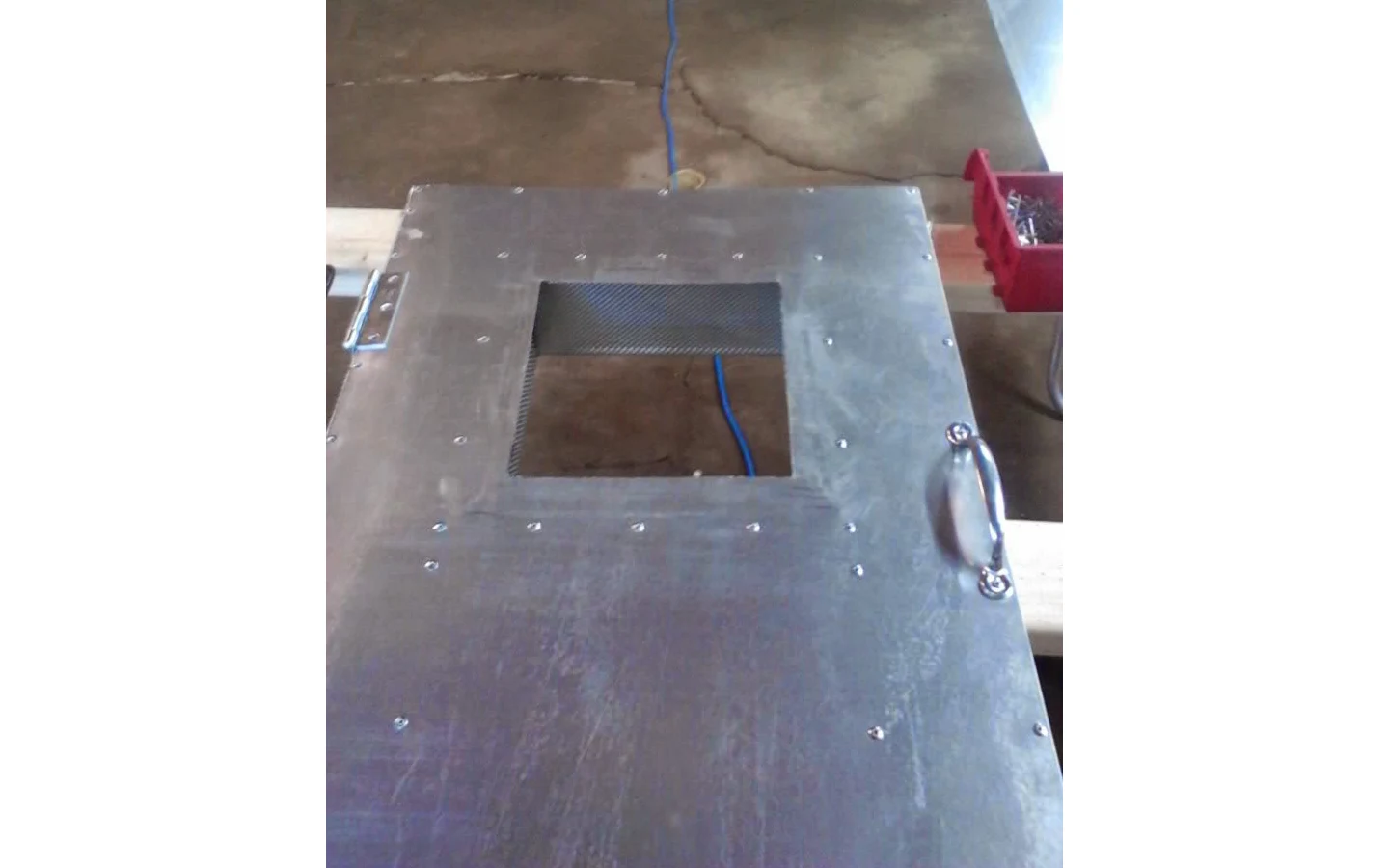

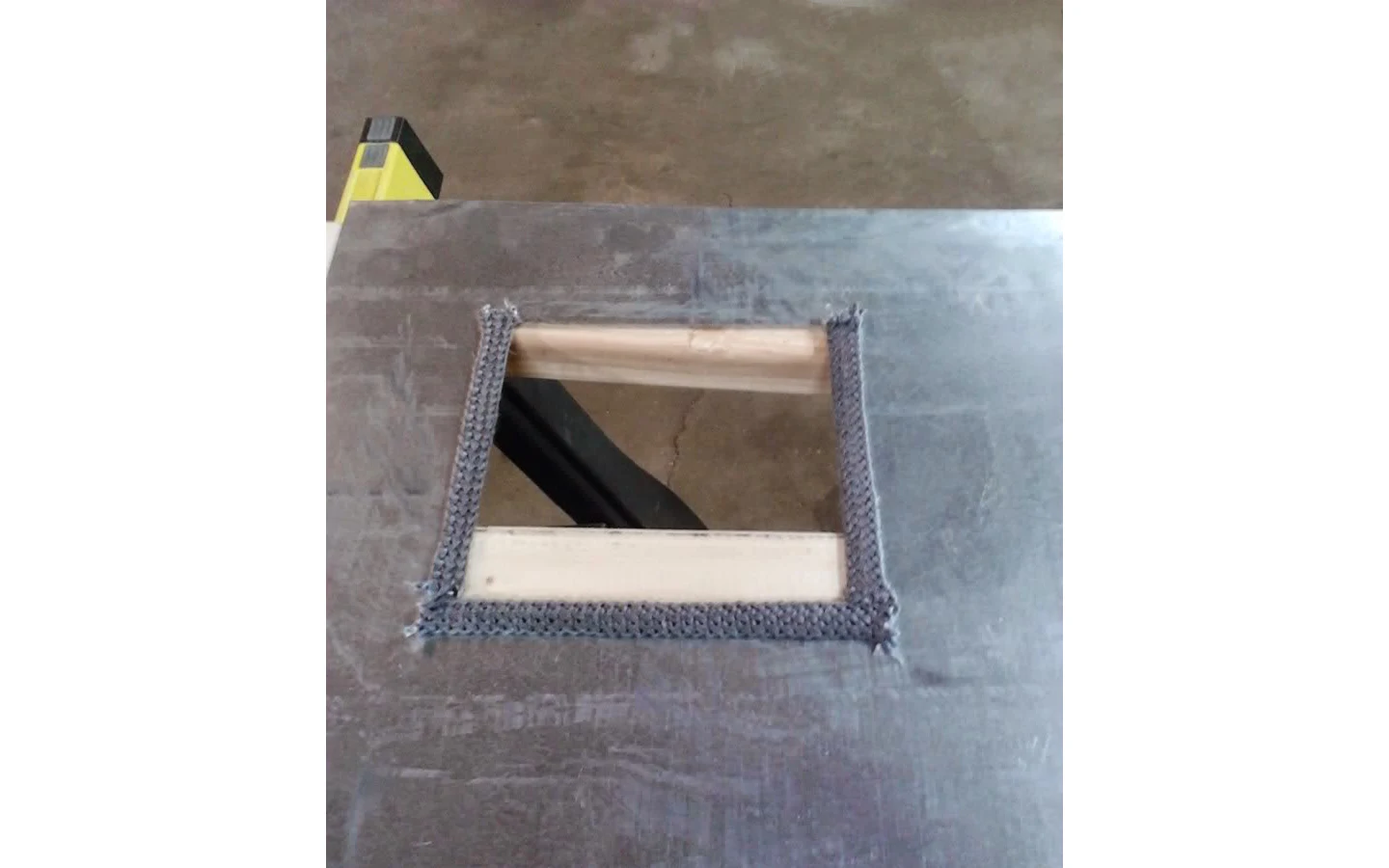

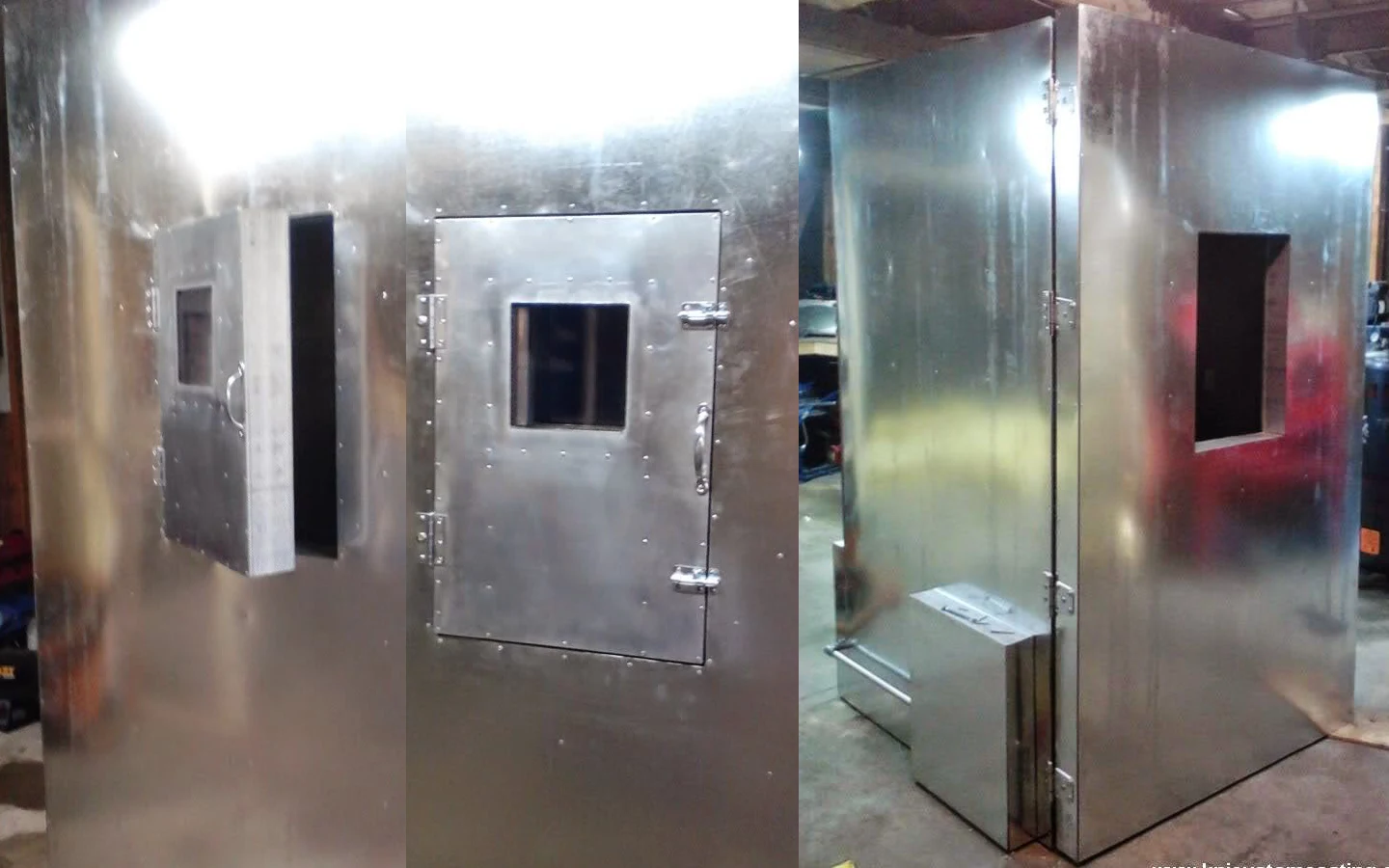

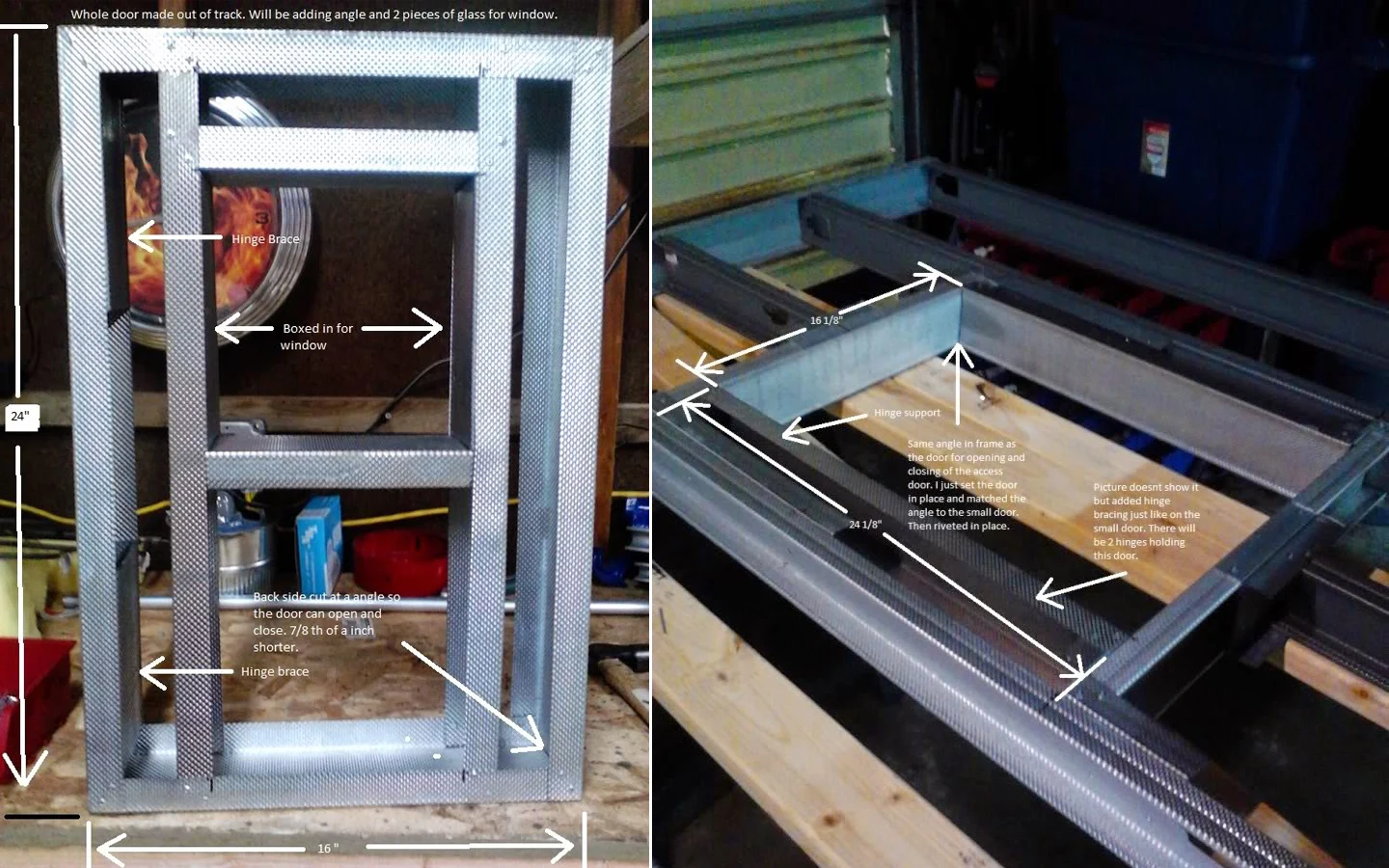

- Окно в двери
Краткое описание конструкции и материалов печи порошковой окраски
Основная конструкция этой и большинства печей для порошковой окраски представляет собой стальную стойку и стальную раму с направляющими, скреплённые заклёпками.

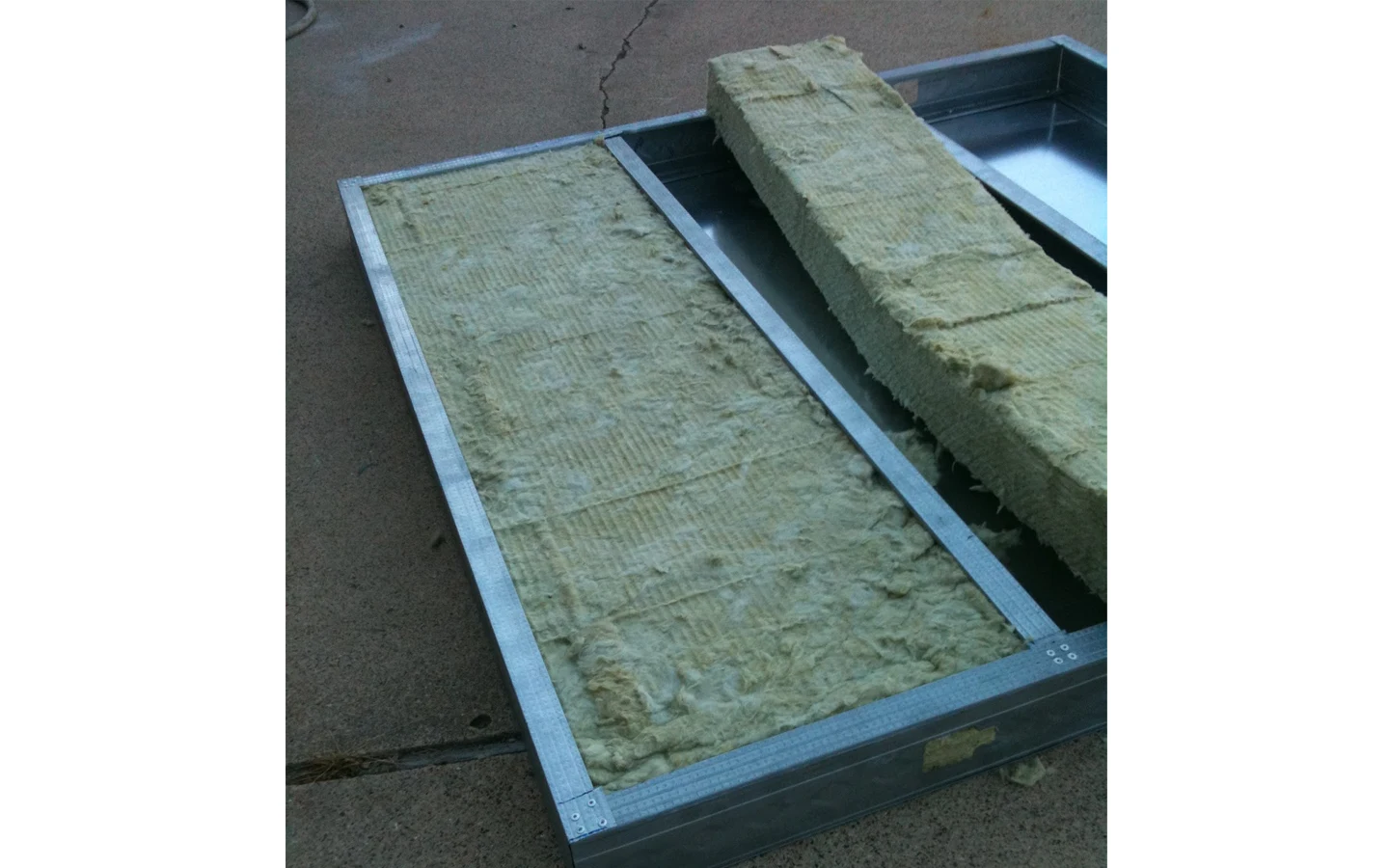

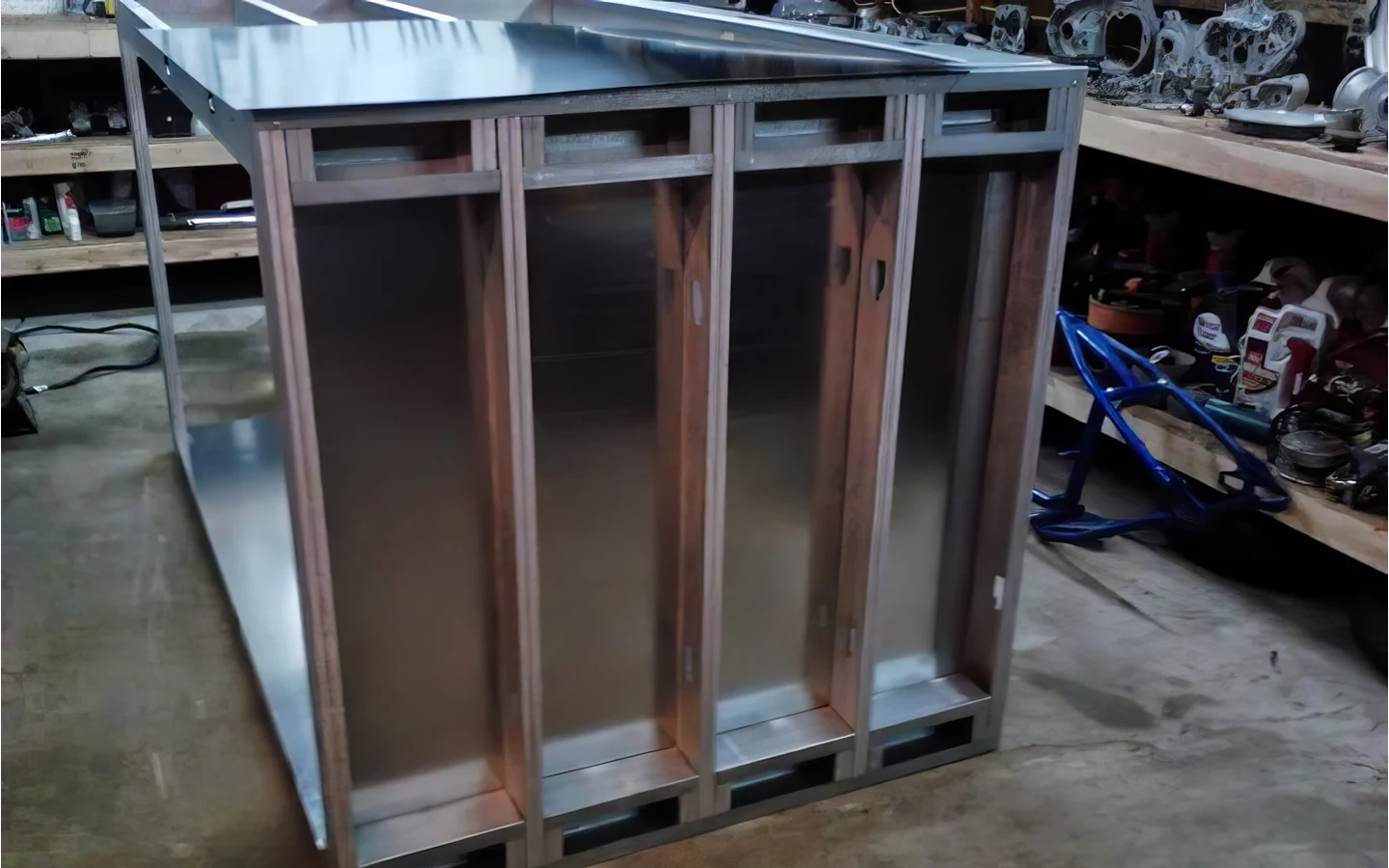

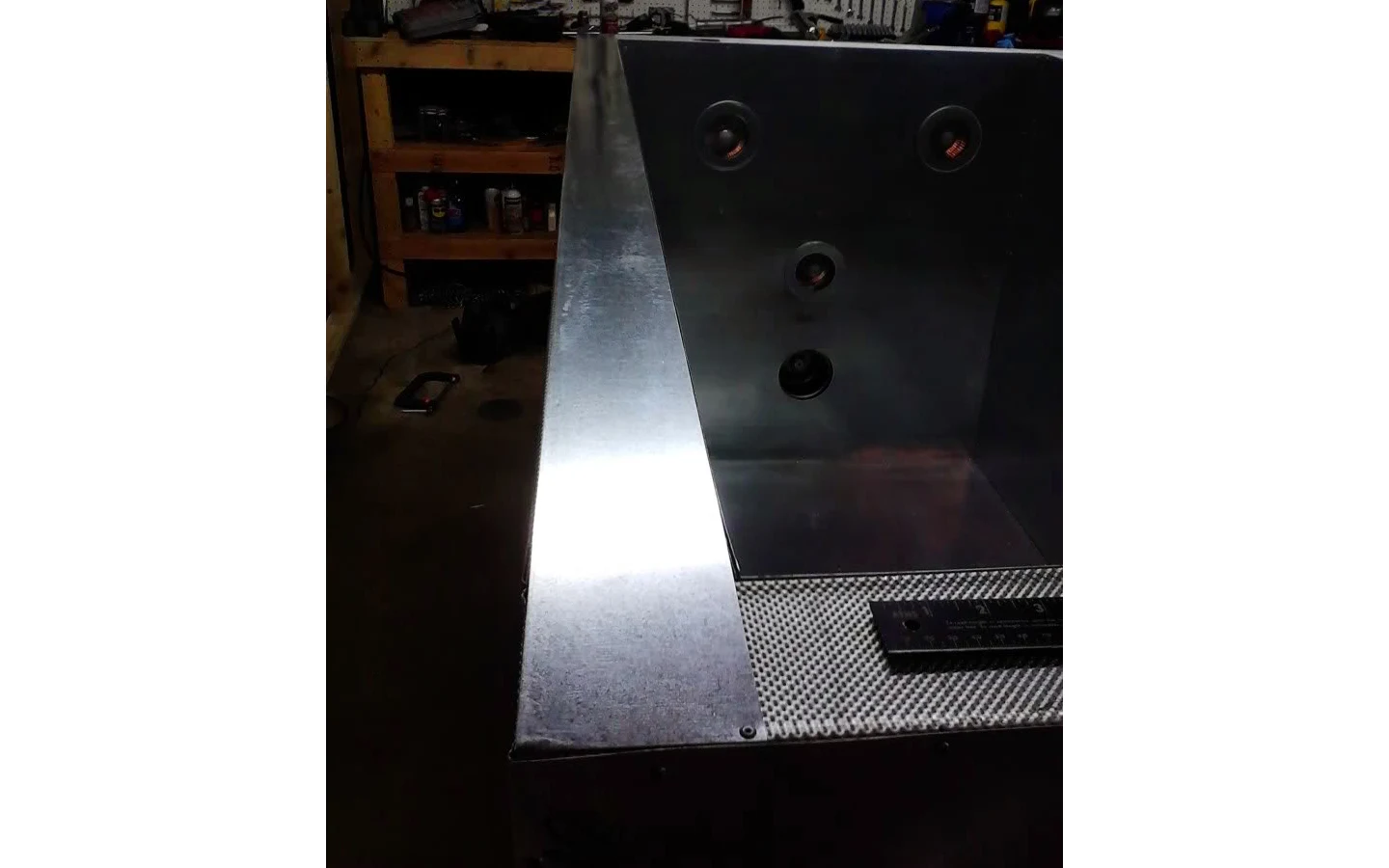

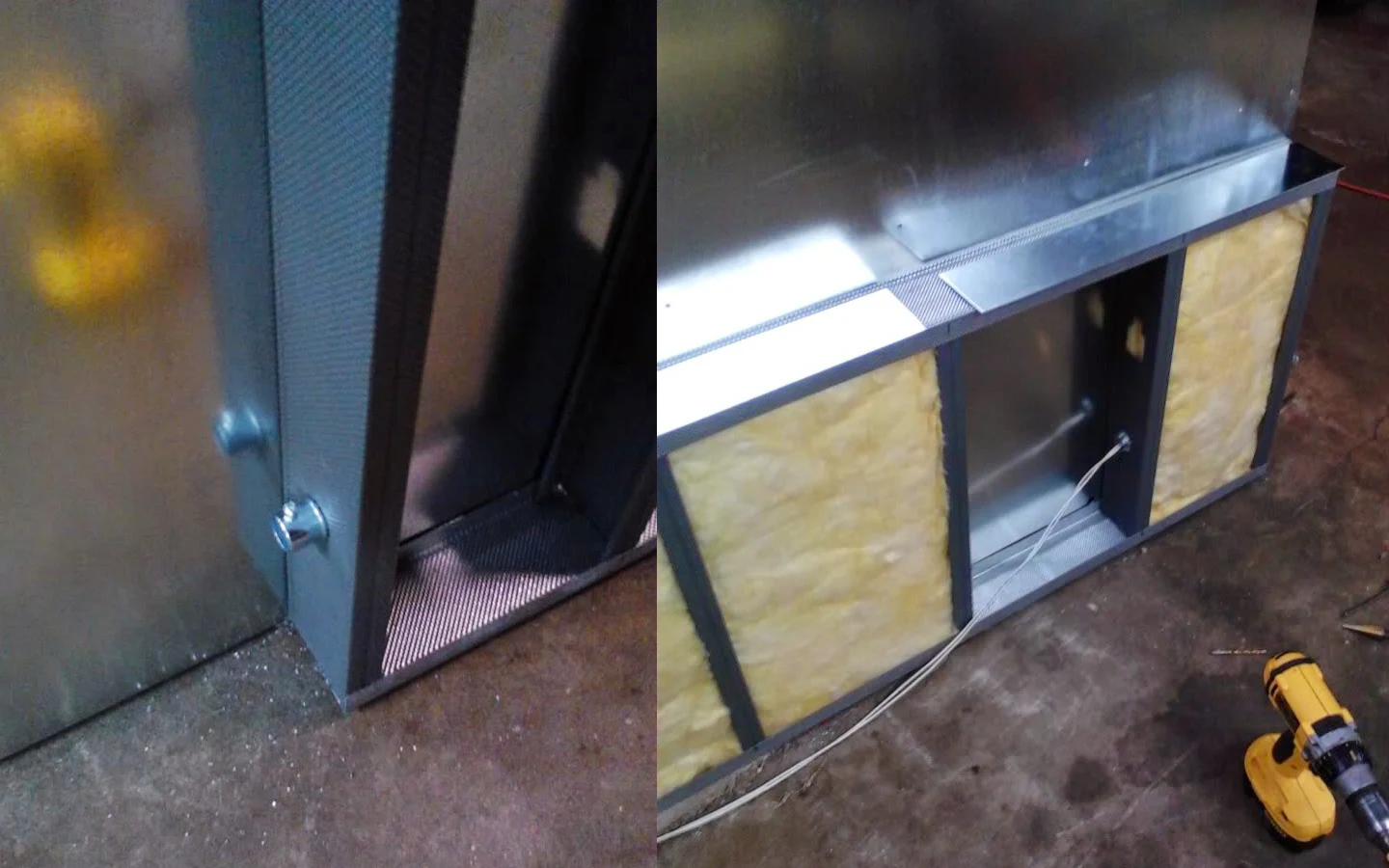

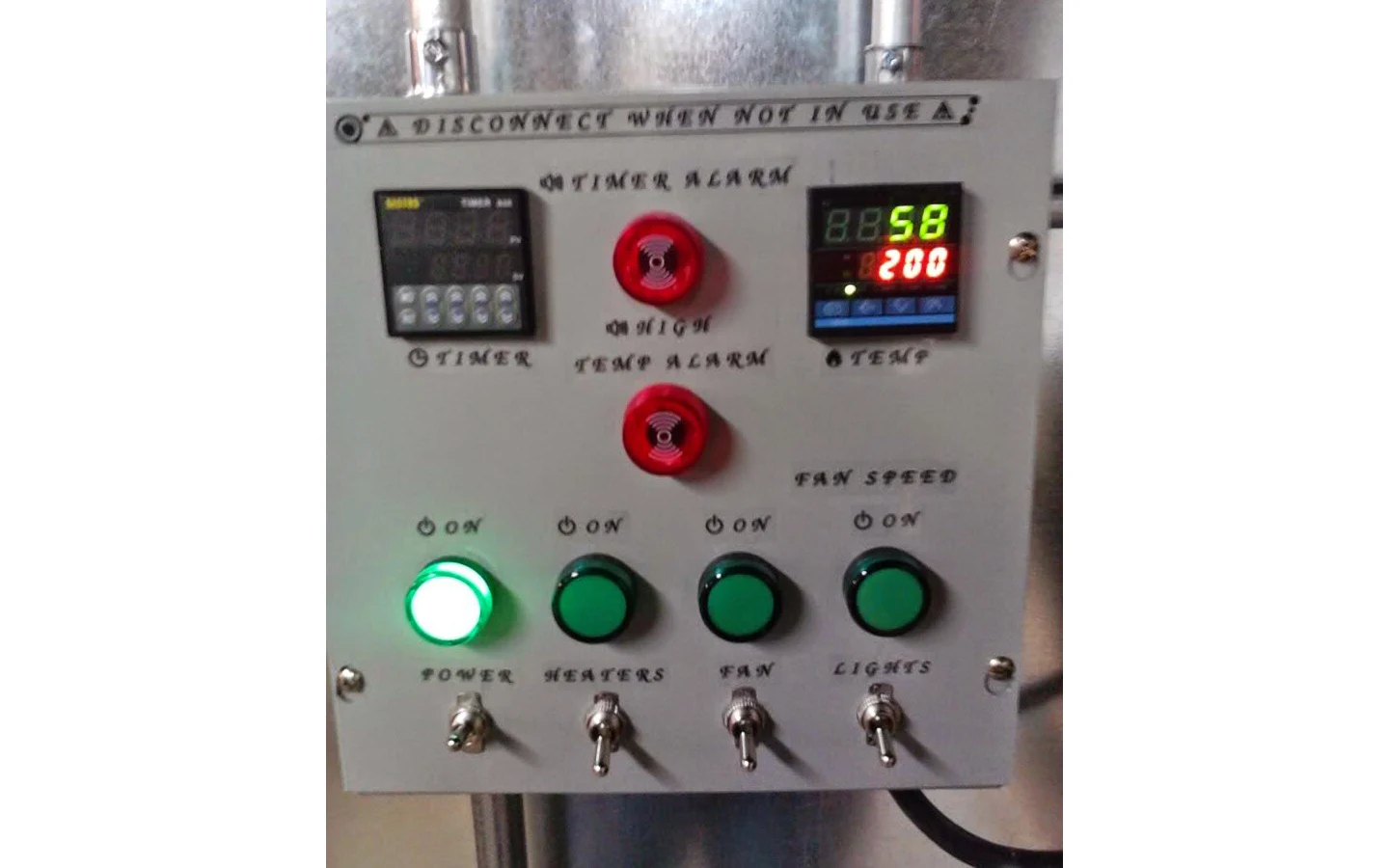

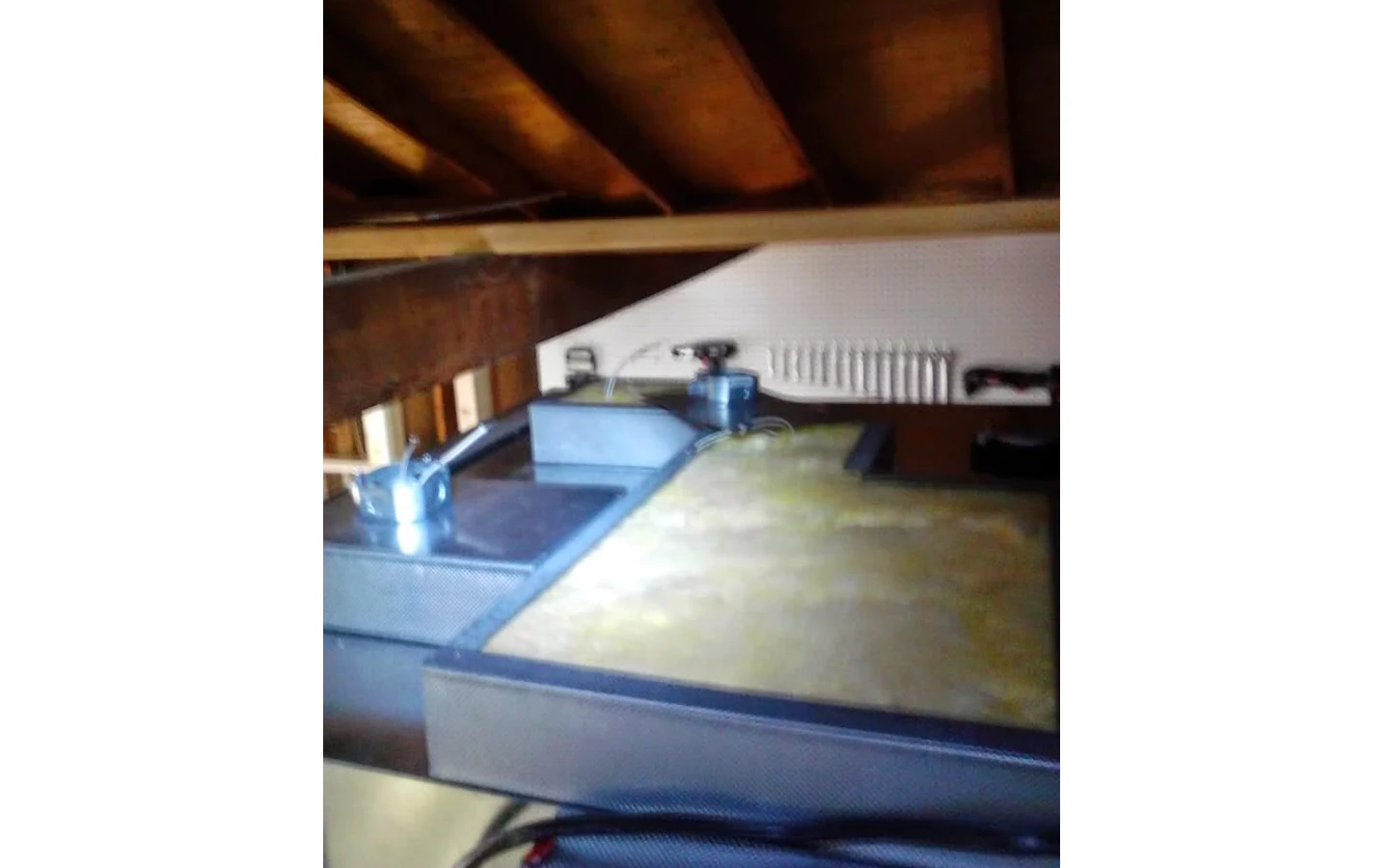

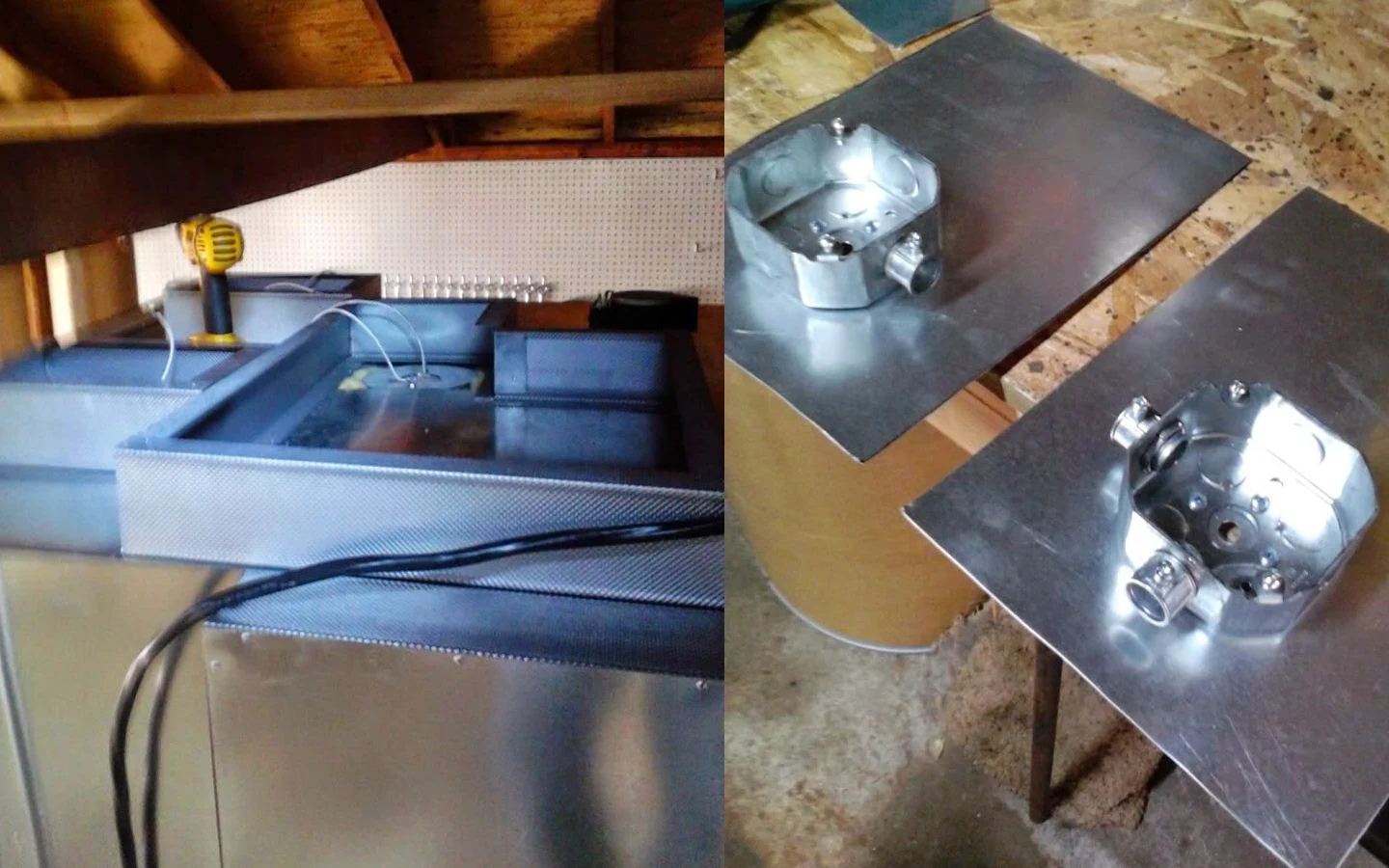

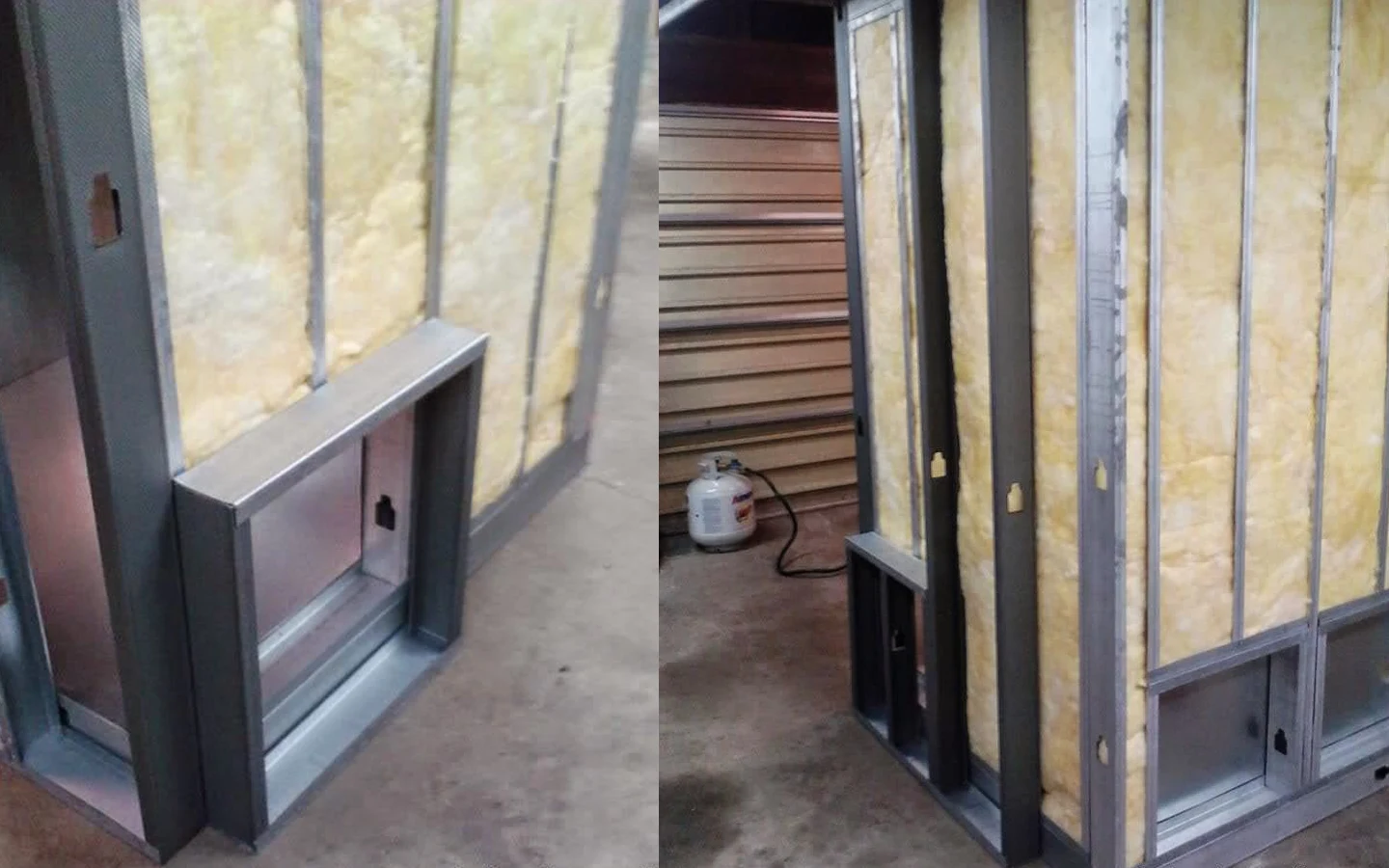

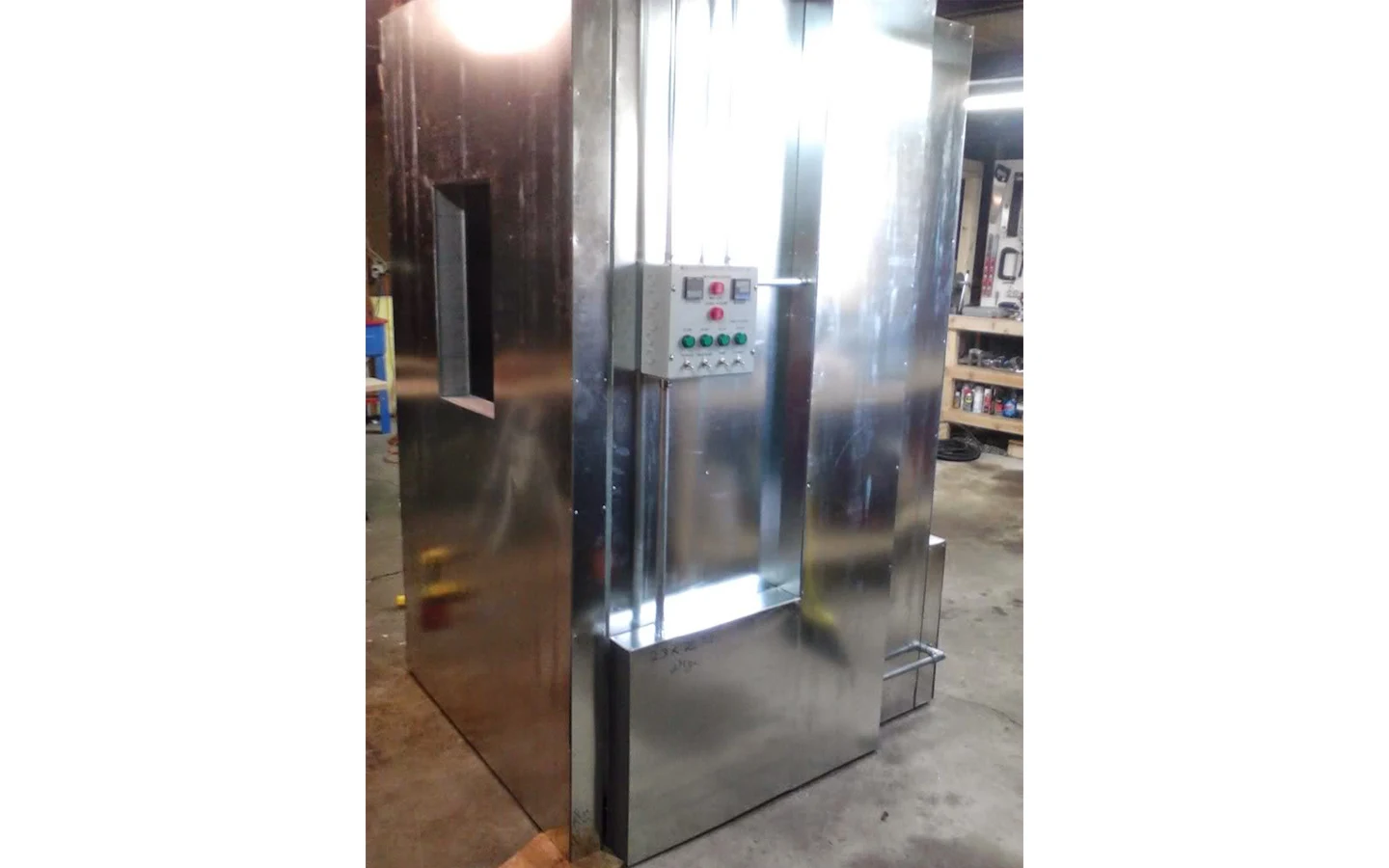

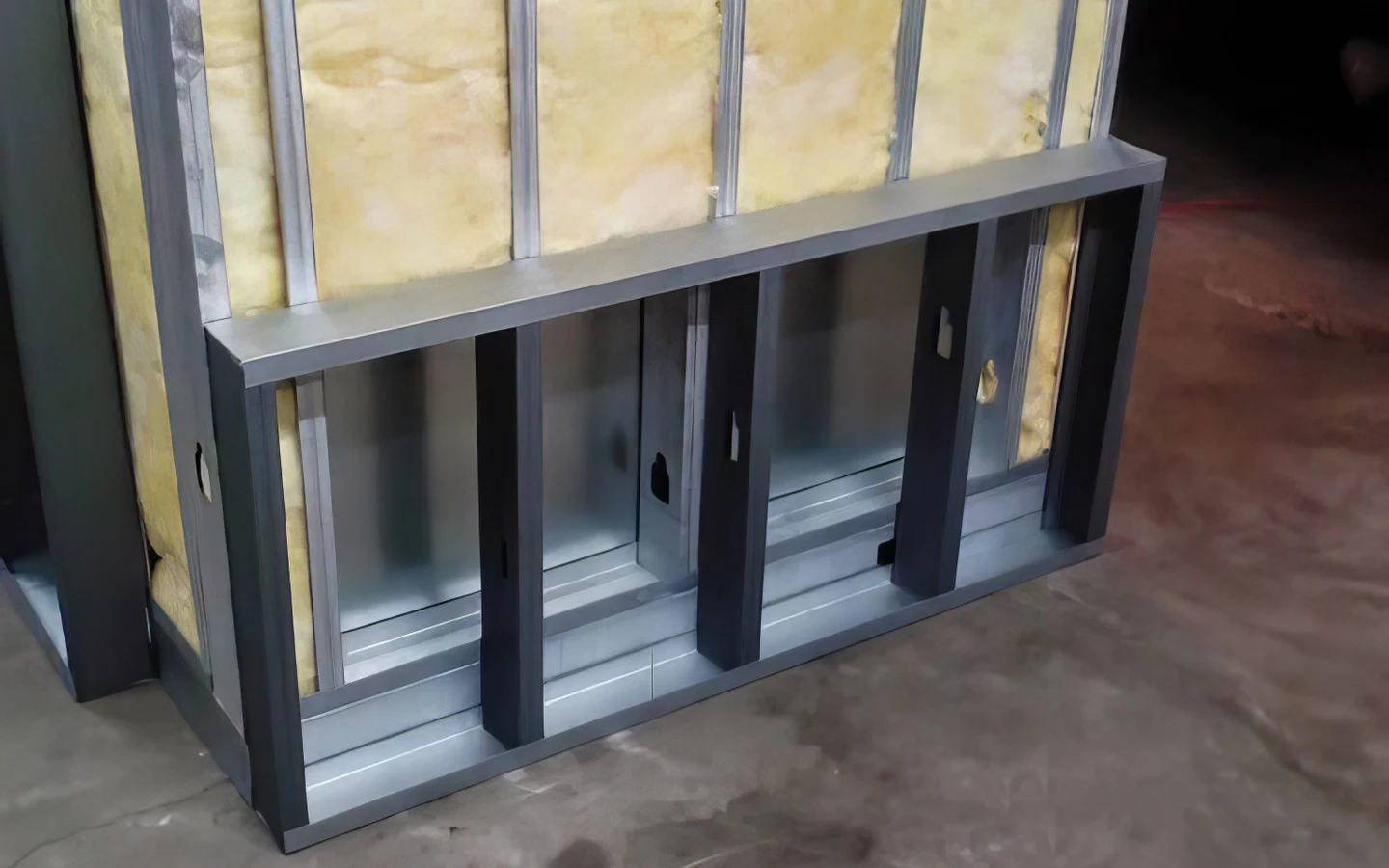

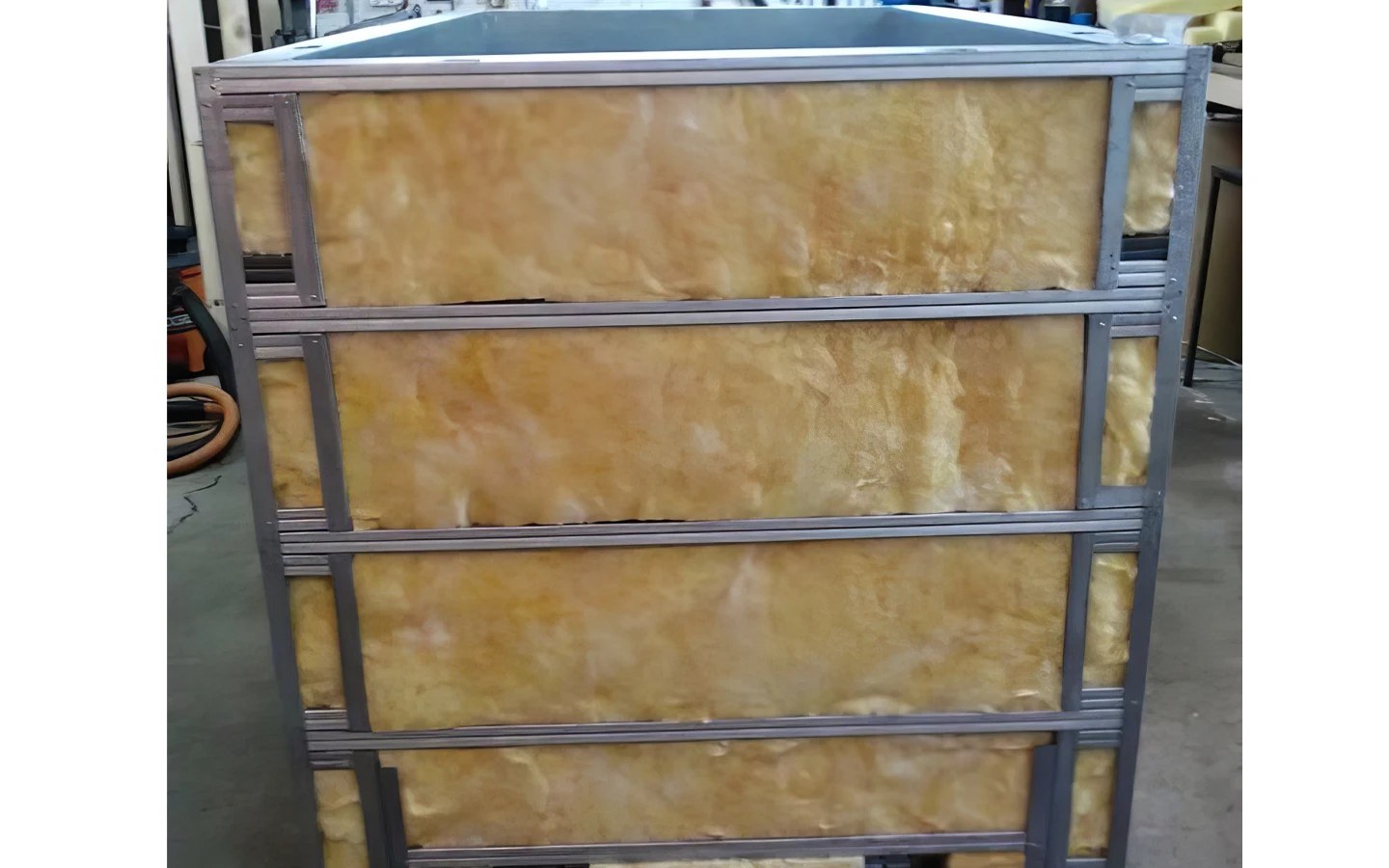

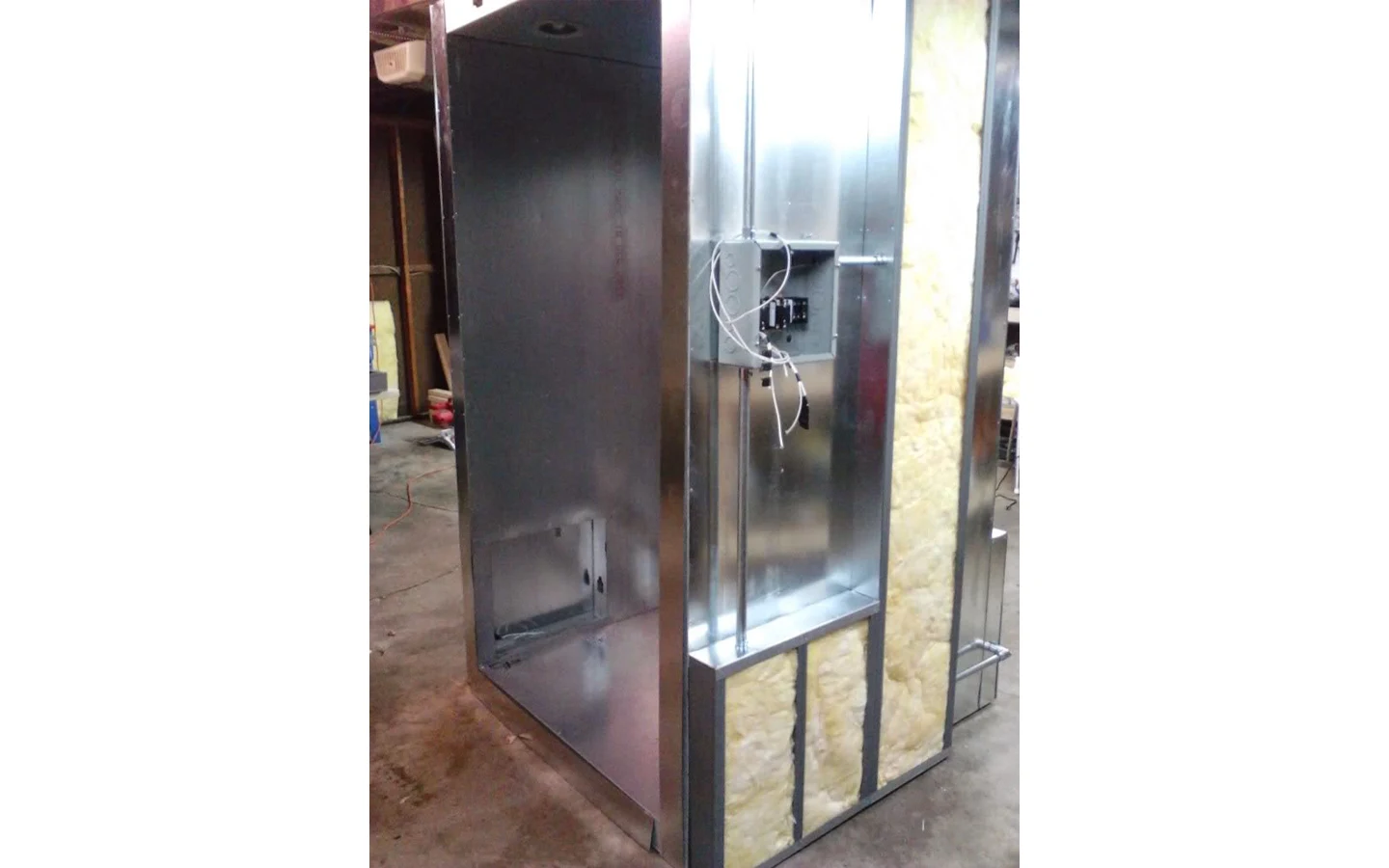

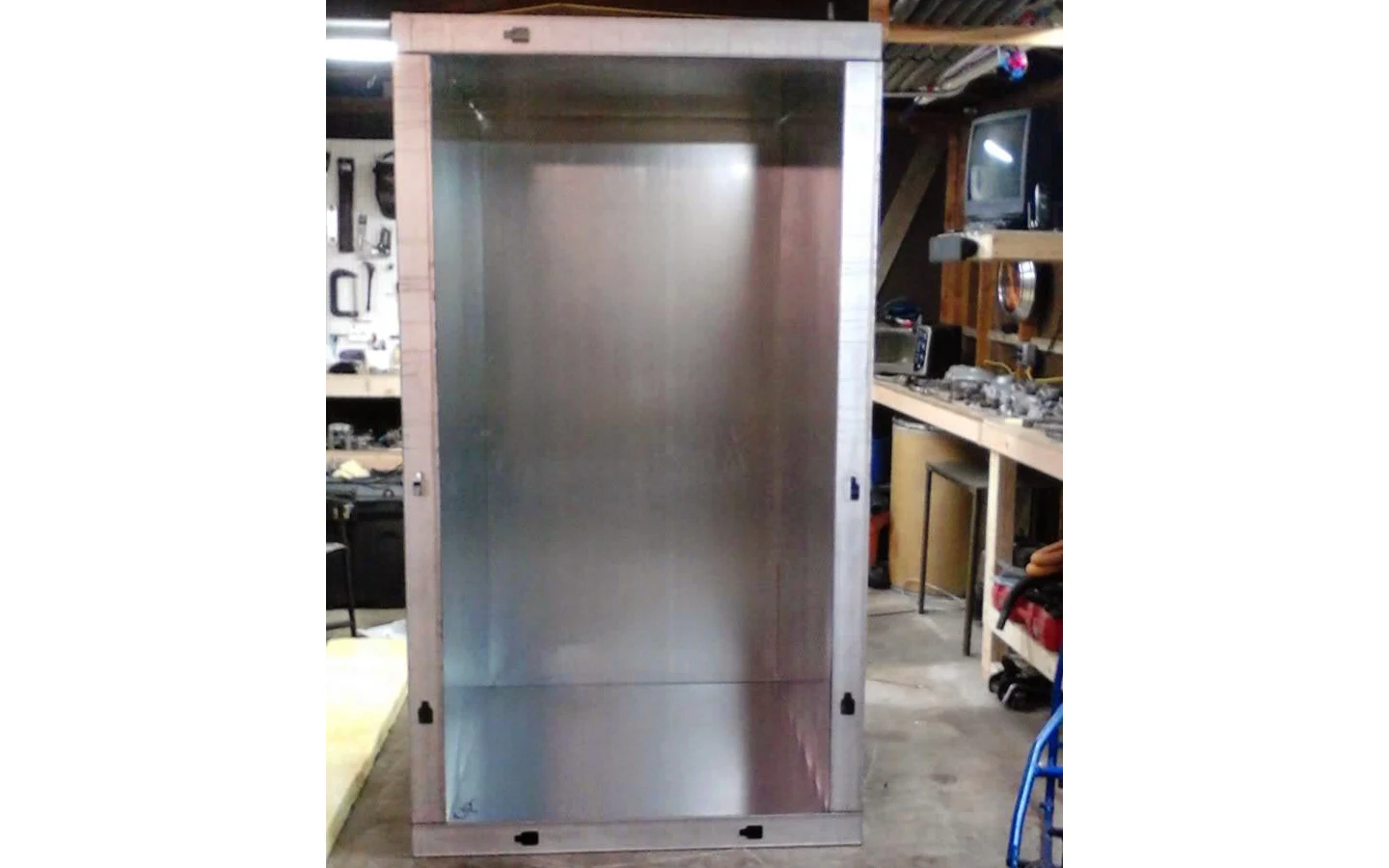

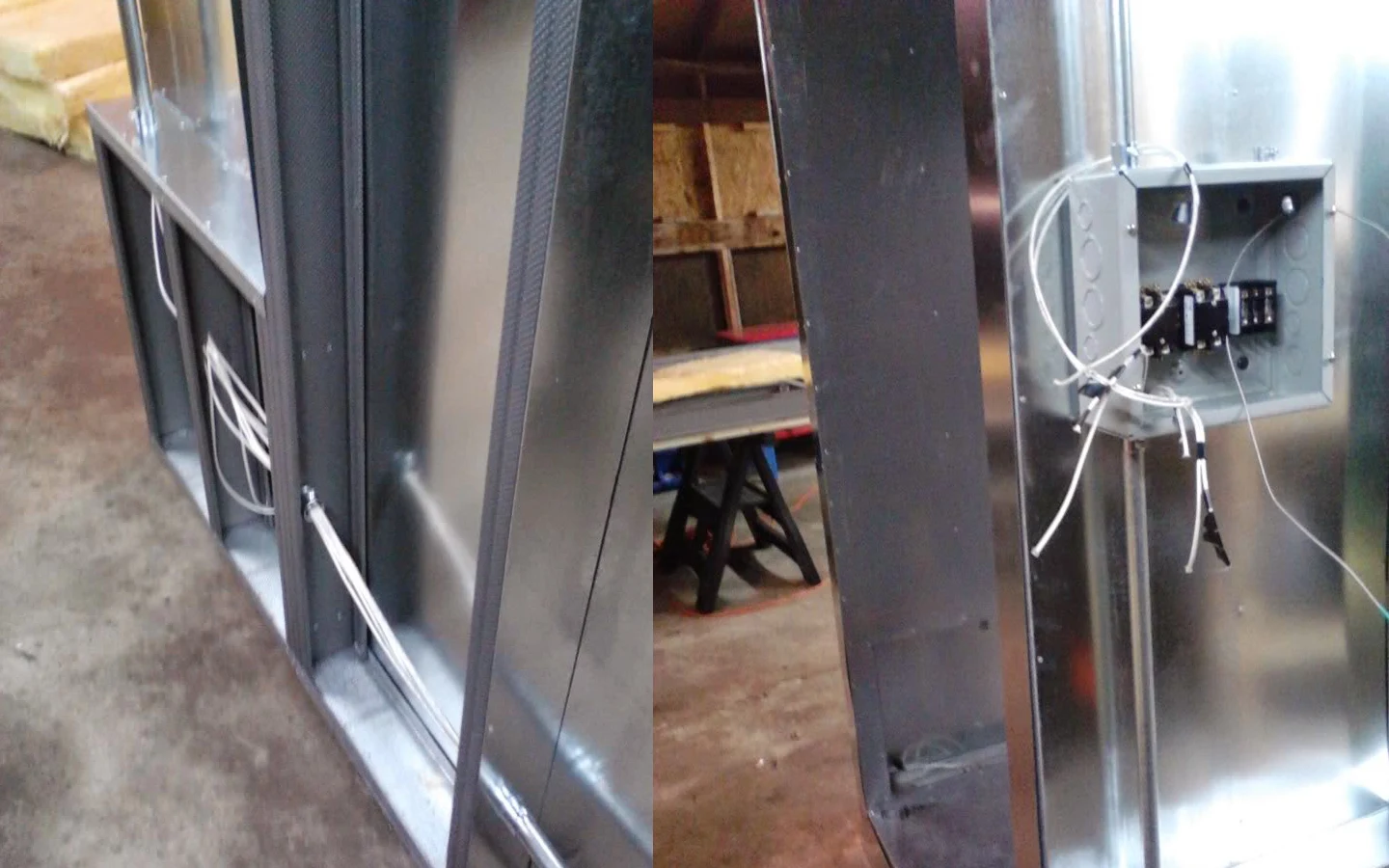

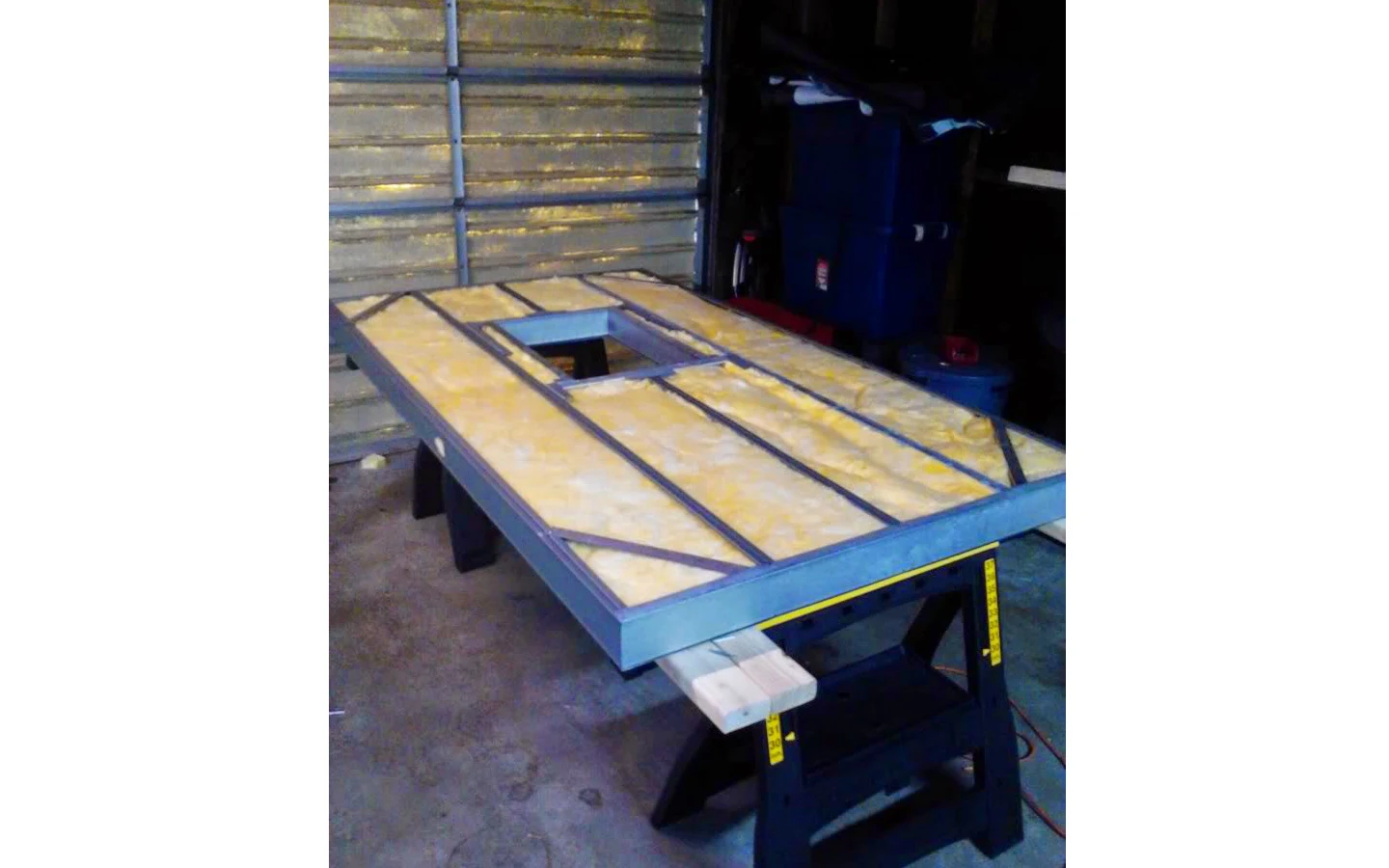

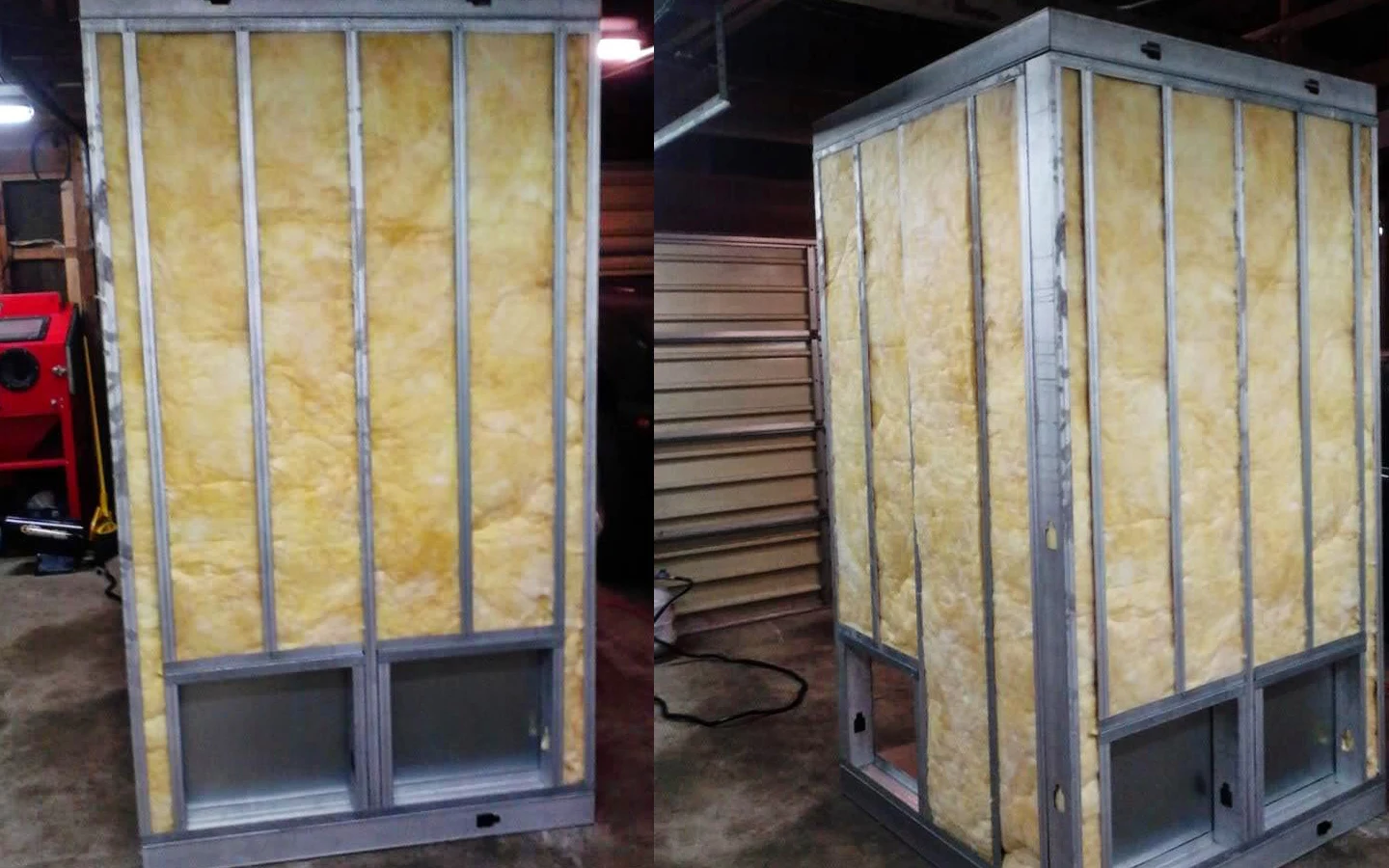

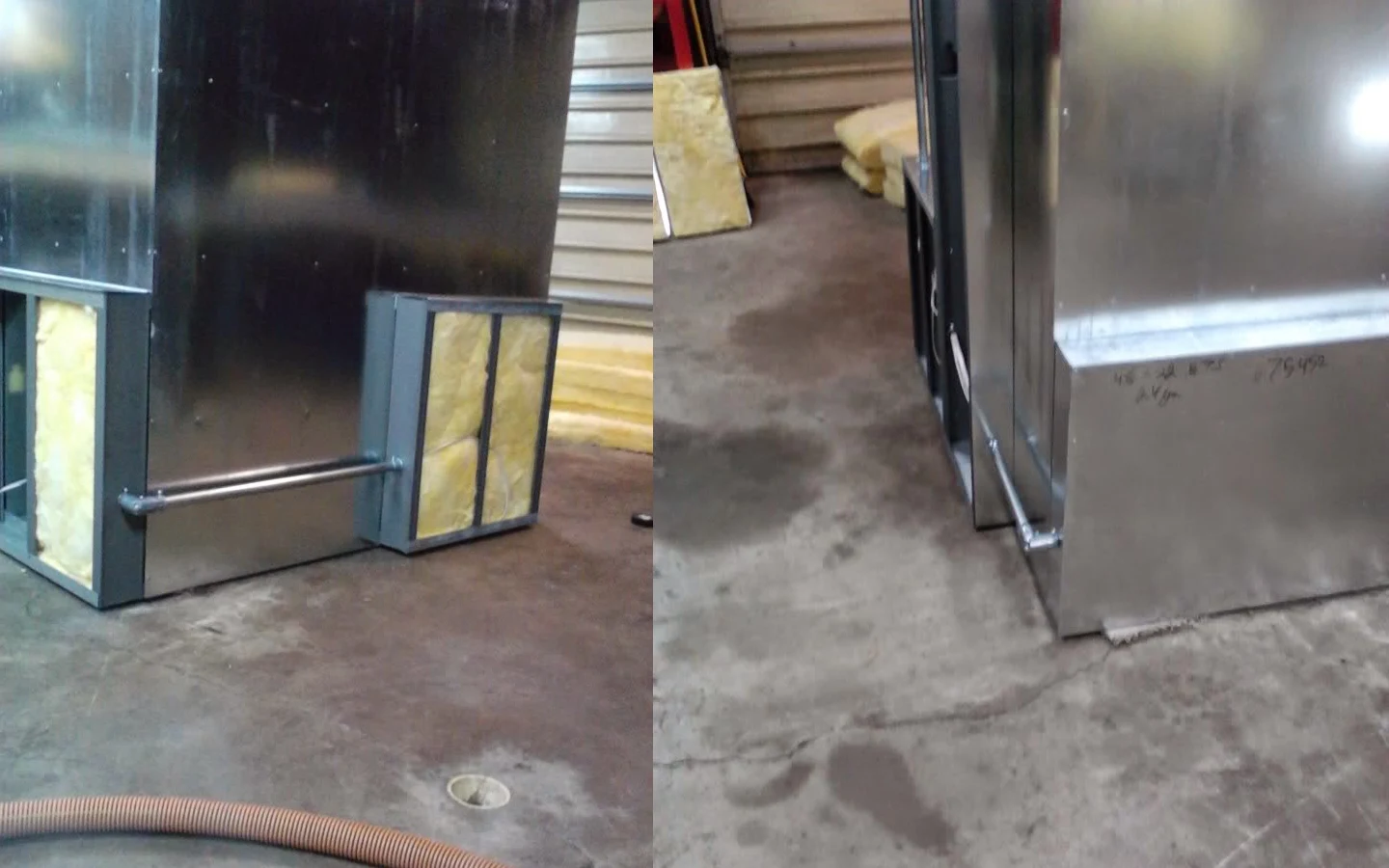

Обе стороны рамы обшиты листовым металлом с изоляцией между ними. В этой печи используется листовой металл 0,9 мм по всей поверхности, за исключением пола, который изготовлен из листового металла 1,5 мм. Причина более толстого листа металла на полу заключается в том, чтобы он мог выдерживать вес стойки для порошковой окраски. Весь листовой металл, стойки и направляющие можно приобрести на металлобазах в вашем городе. Лучше всего поискать информацию, позвонить в местные магазины, торгующие металлом, и узнать цены. Внутри печи будут установлены нагревательные элементы, которые будут подключены к блоку управления, расположенному снаружи духовки.

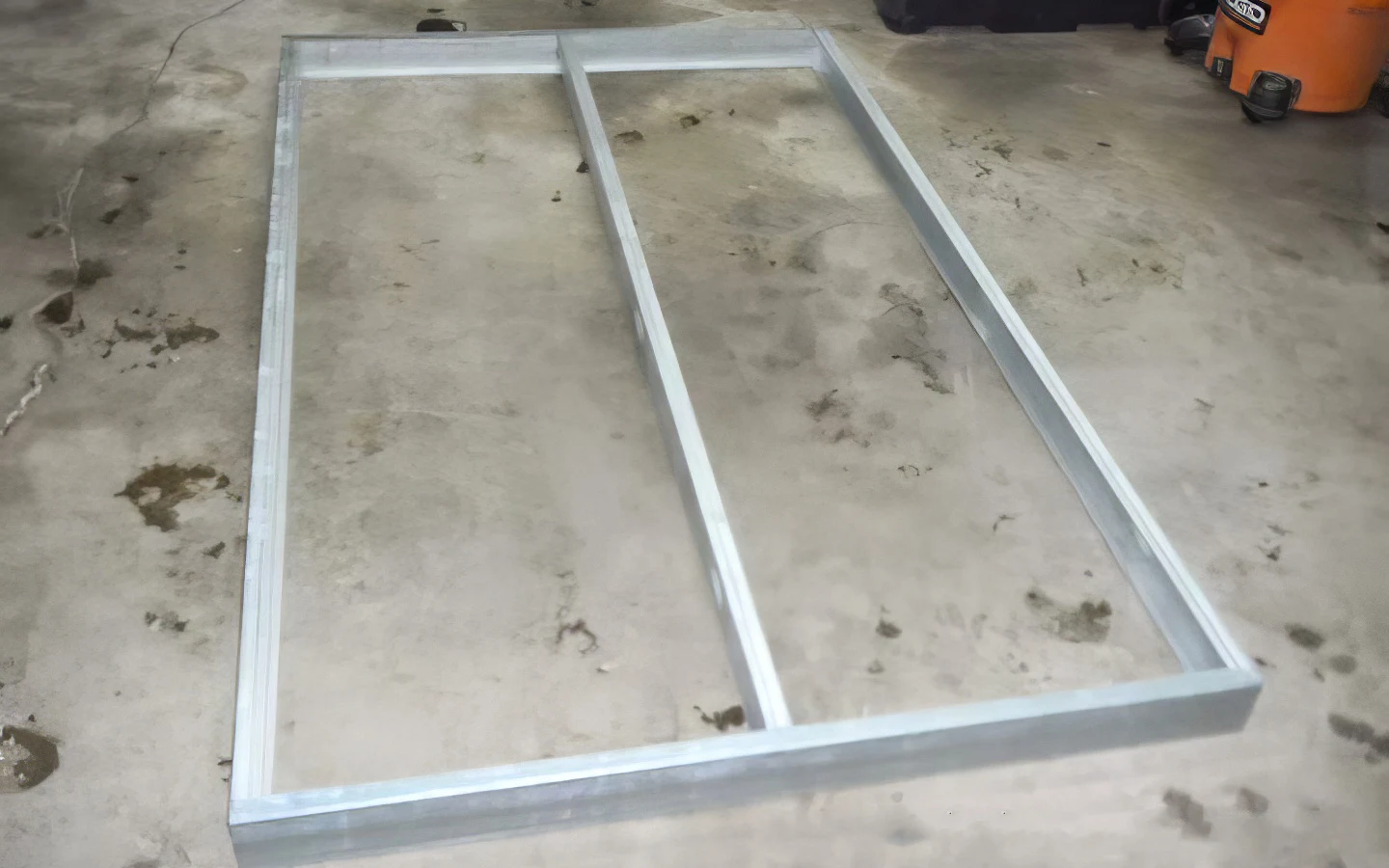

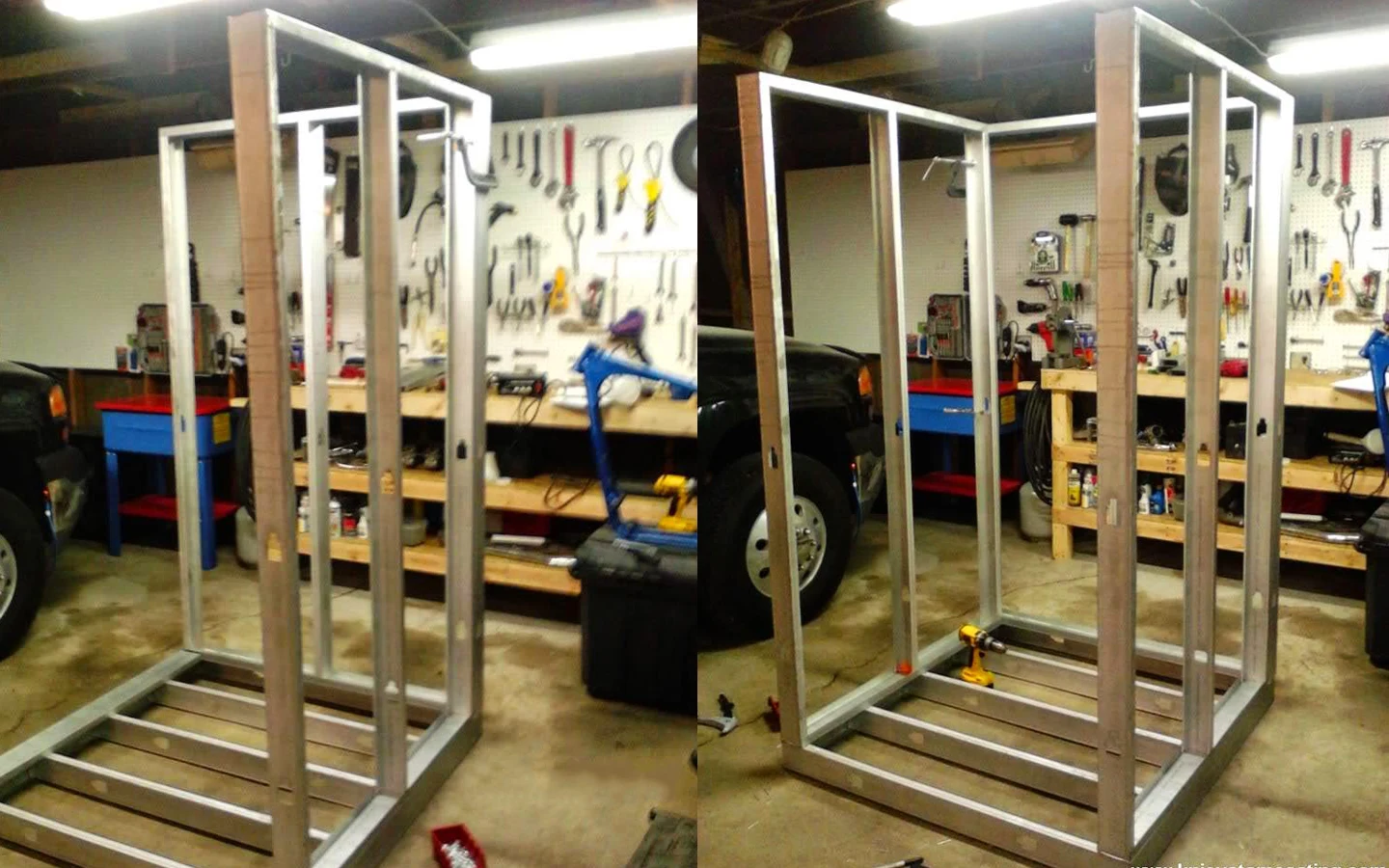

Начнём с каркаса — материалы и инструменты

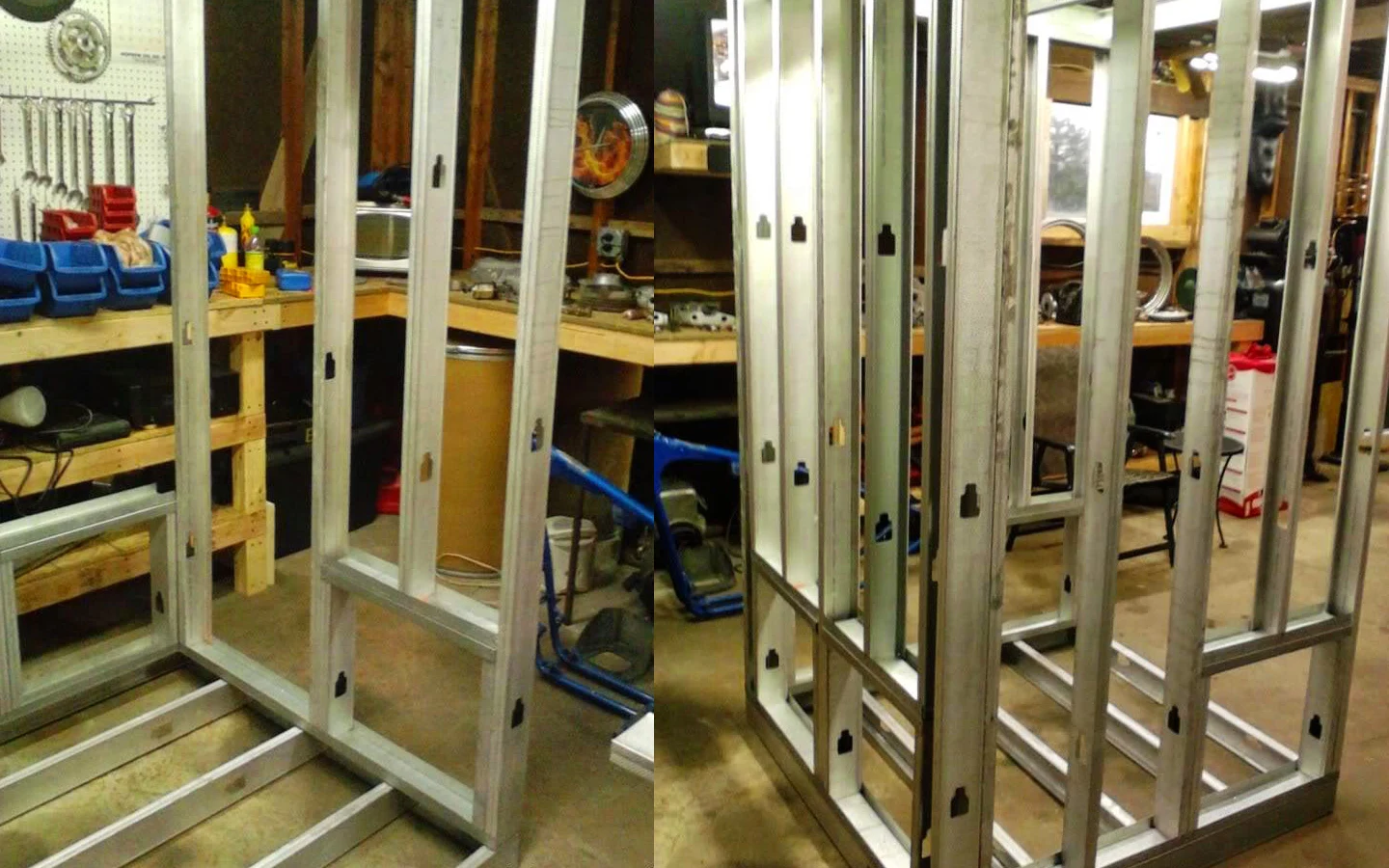

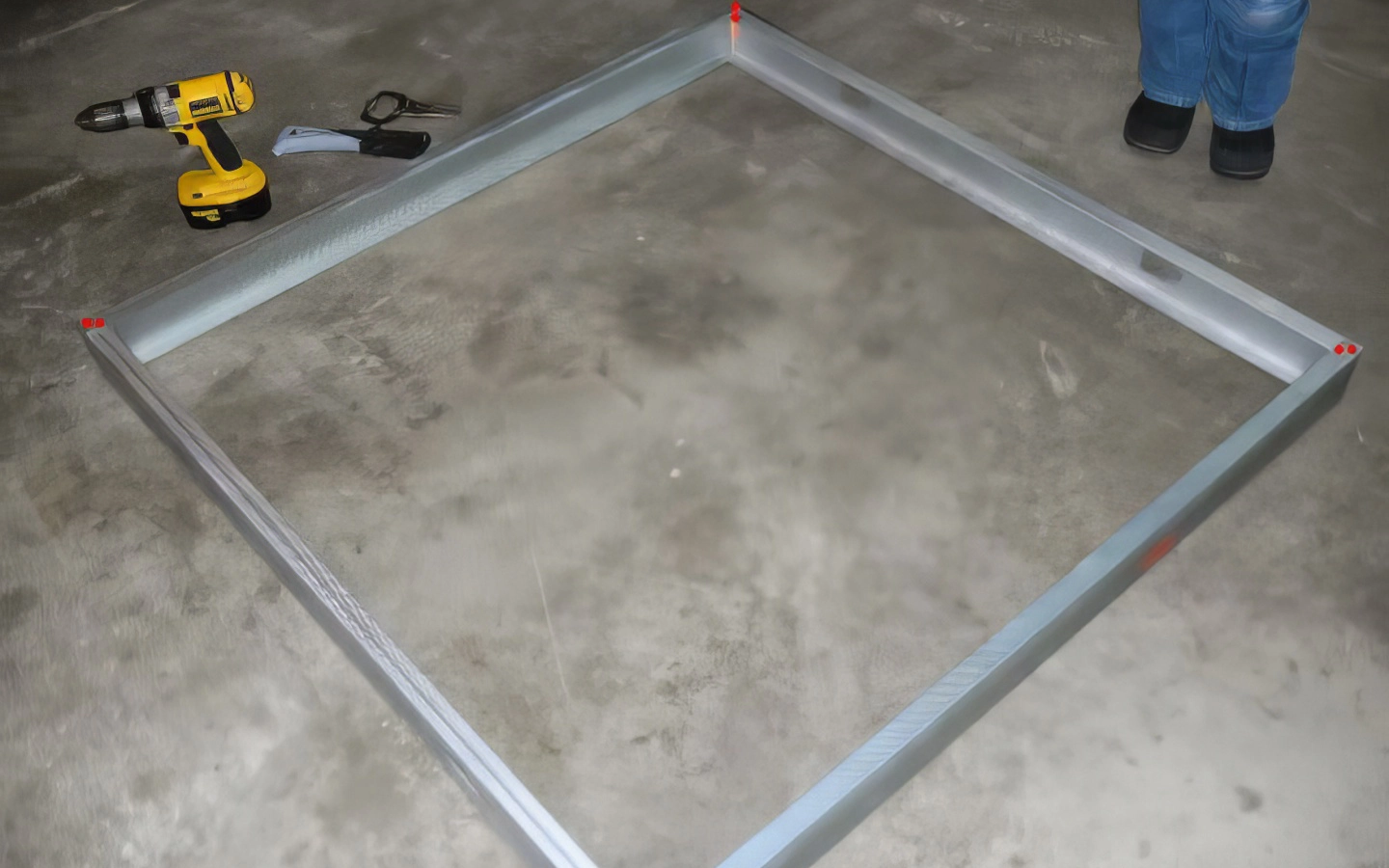

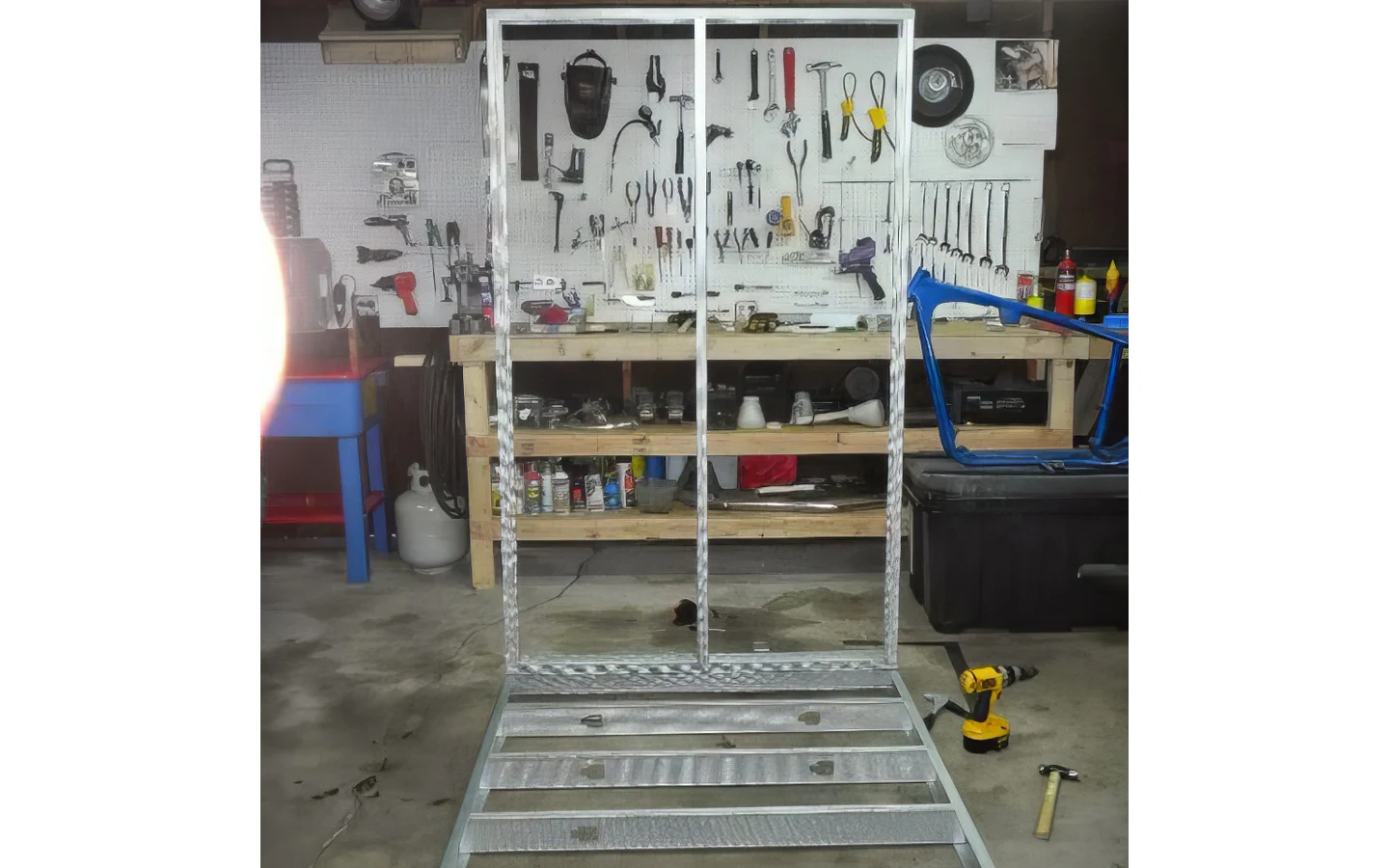

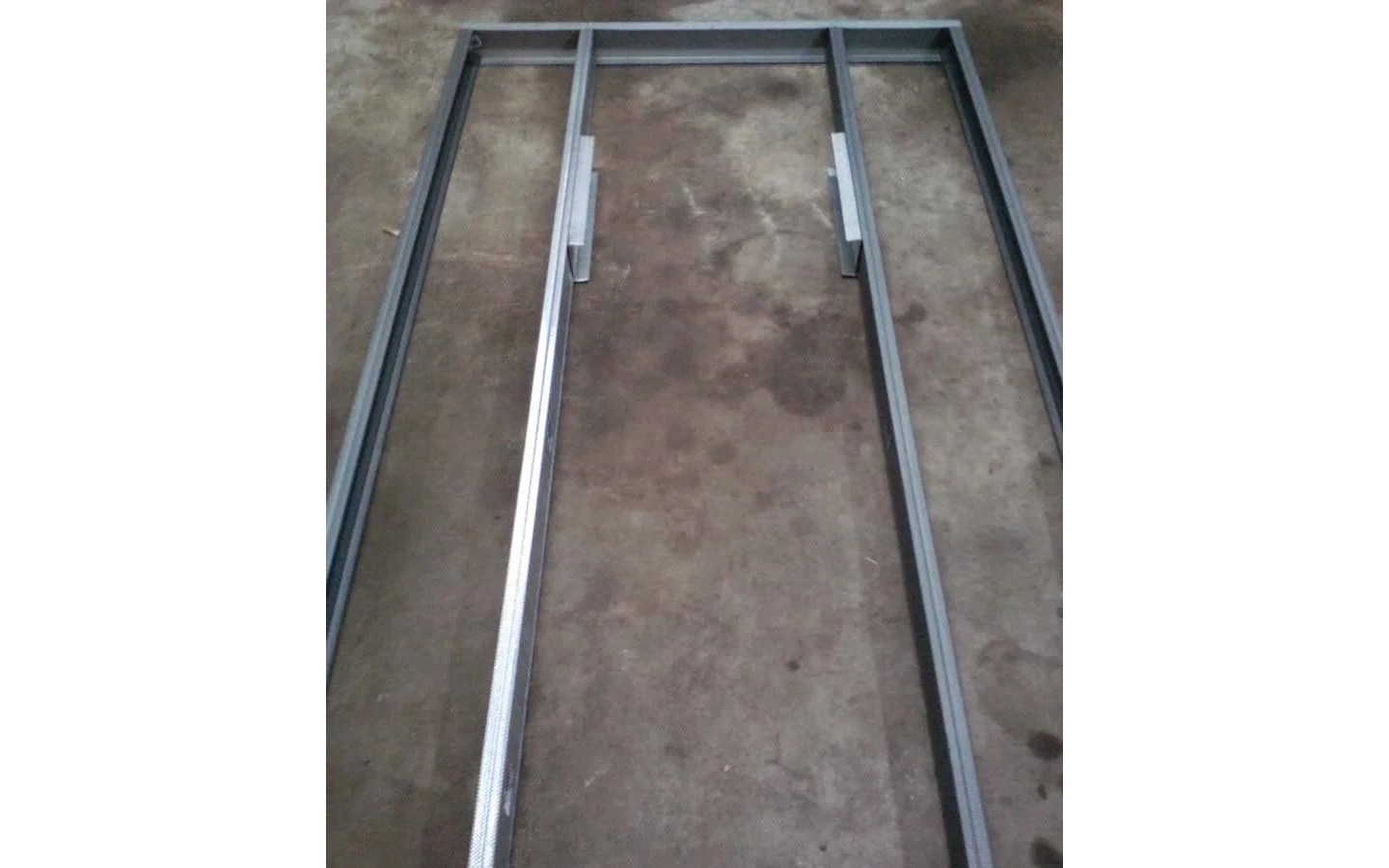

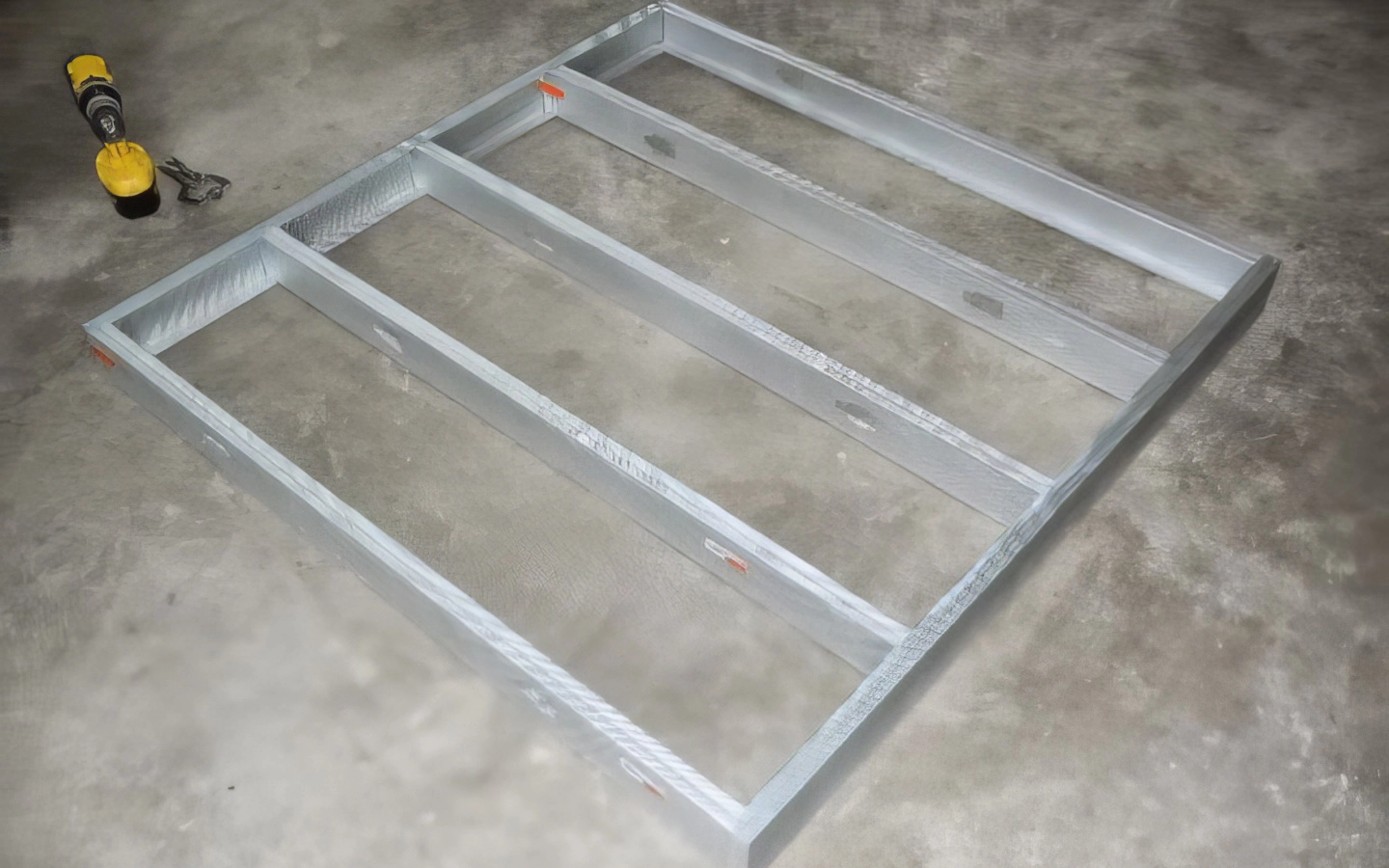

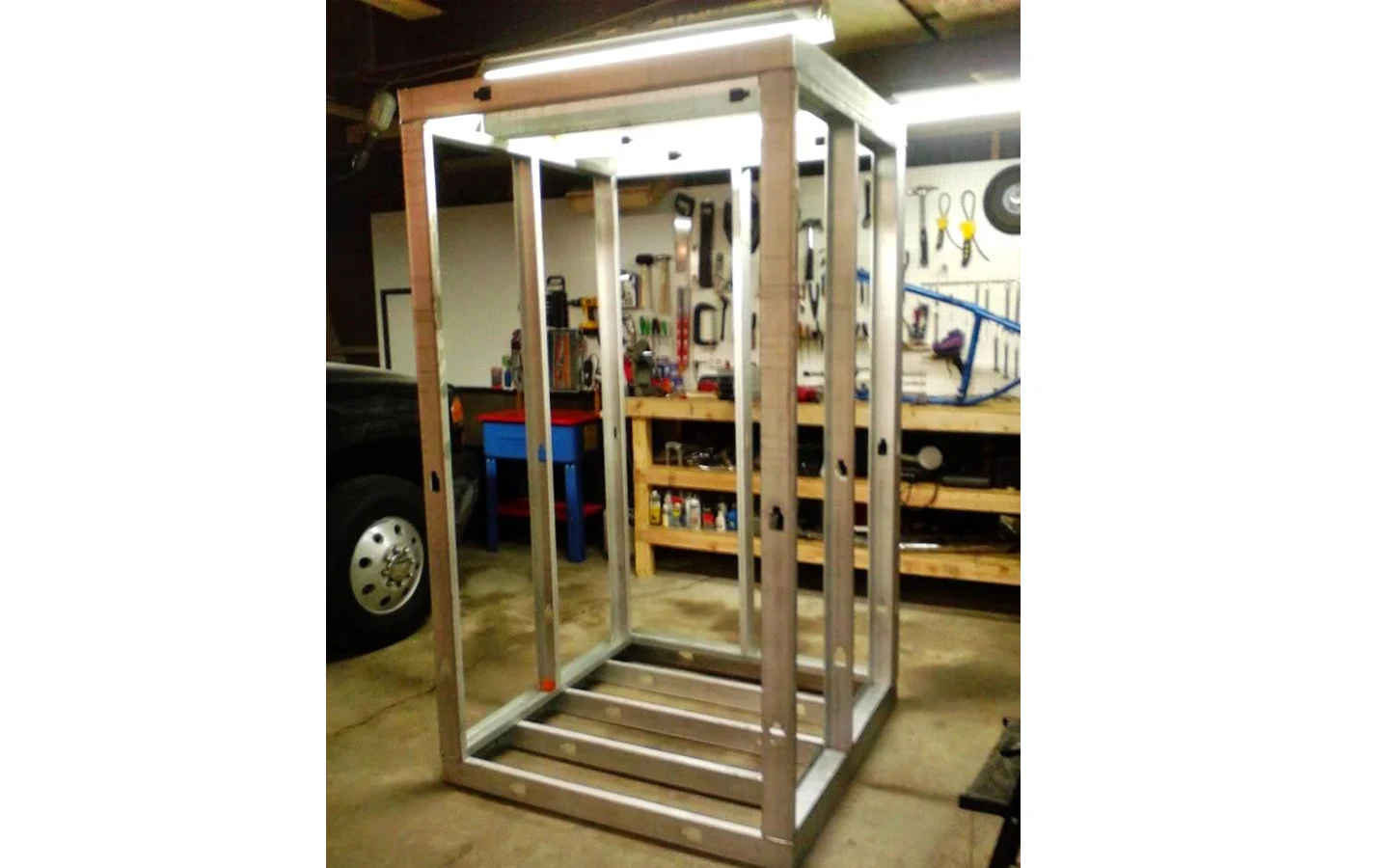

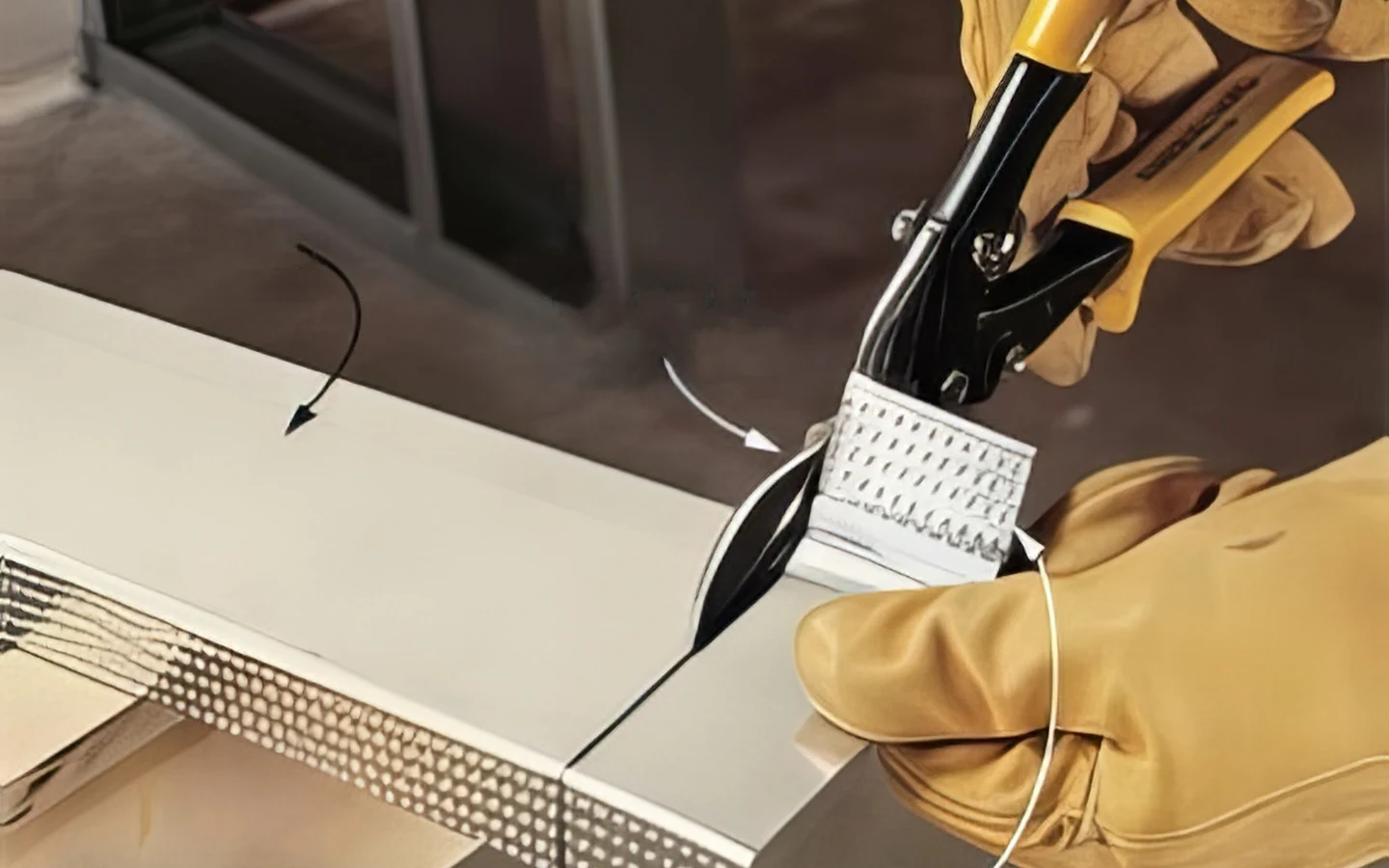

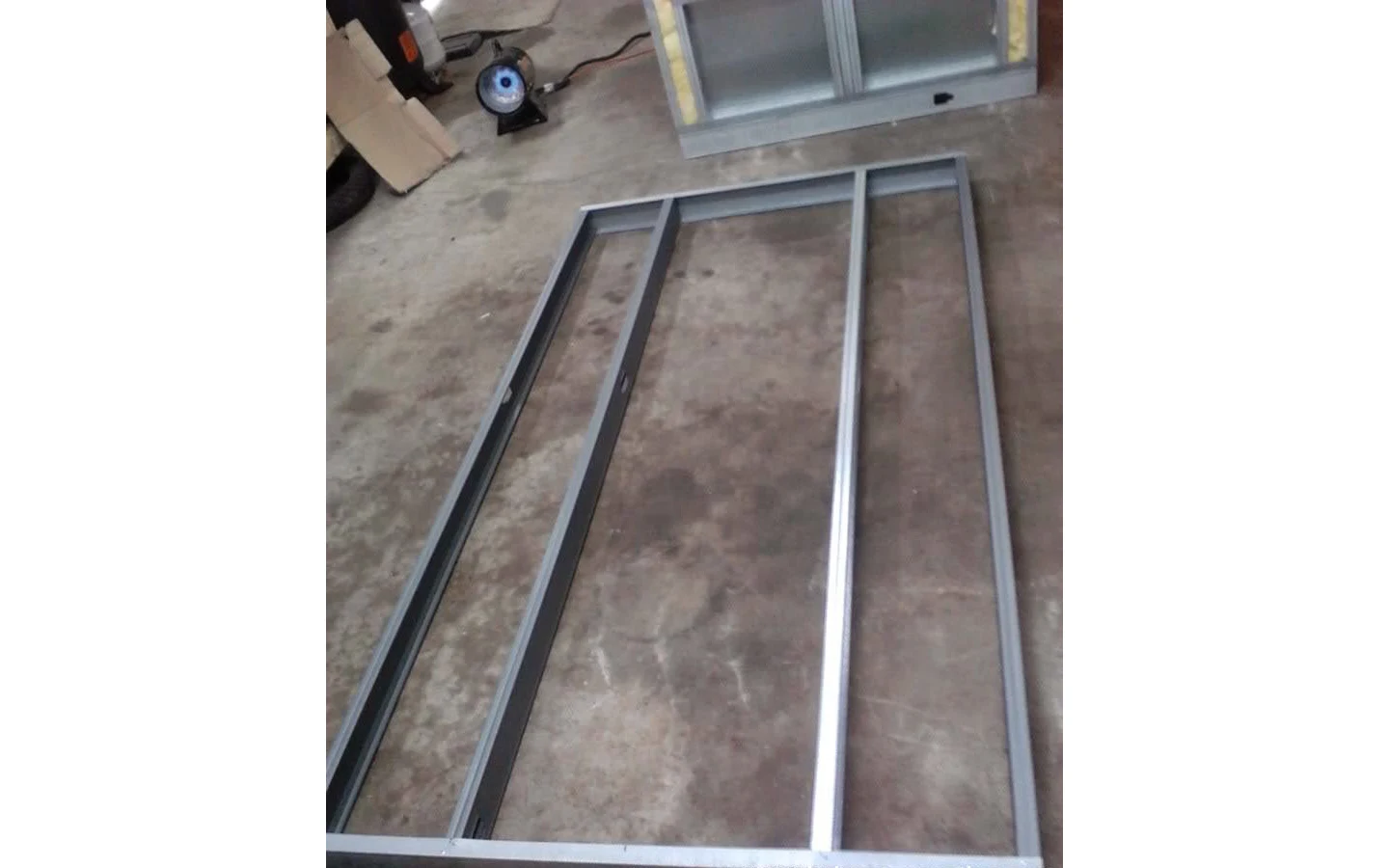

Начнём с каркаса. Каркас этой печи будет изготовлен из оцинкованных стальных стоек и направляющих. Стальные направляющие очень похожи на стальные стойки, за исключением того, что у них нет выступа на внутренней стороне стойки. Это позволяет стальным стойкам входить в направляющие. Это те же стойки, которые используются для каркасов домов. Их можно приобрести примерно за 7 долларов за штуку. Ширина стойки составляет 3 5/8 дюйма (9,7 см), толщина — 1 5/8 дюйма (3,7 см), длина — 10 футов (3,2 м) или 8 футов (2,4 м). Лучше всего купить несколько штук для начала. Вам не нужно увлекаться научными расчётами, чтобы точно рассчитать необходимое количество, вы можете докупить их по мере необходимости. Работать с ними довольно легко, так как они довольно тонкие (25-го калибра). Их легко сверлить, и их можно резать ножницами по металлу или отрезной пилой. Поскольку вам предстоит резать много шпилек, я рекомендую как минимум хороший набор ножниц.

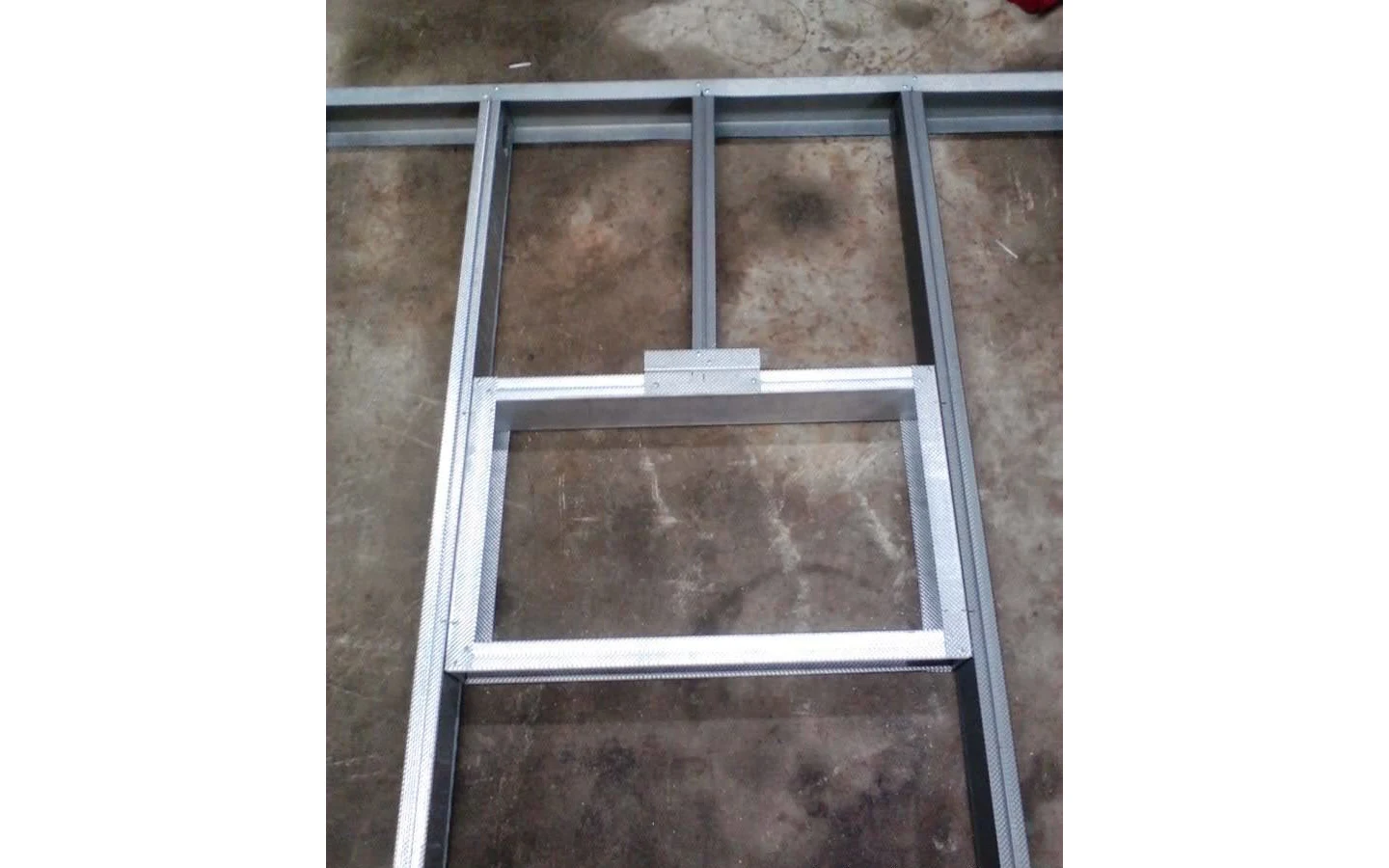

Каркас будет весь скреплён заклёпками. Заклёпки очень просты в использовании и дёшевы. Сначала вы сверлите отверстие, затем с помощью заклепочного пистолета устанавливаете заклёпку в отверстие, нажимаете на курок и все готово.
Вы, вероятно, знакомы с ручным заклёпочным пистолетом, но я настоятельно рекомендую пневматический заклёпочный пистолет, если у вас есть воздушный компрессор. Пневматический заклёпочный пистолет сэкономит вам массу времени.

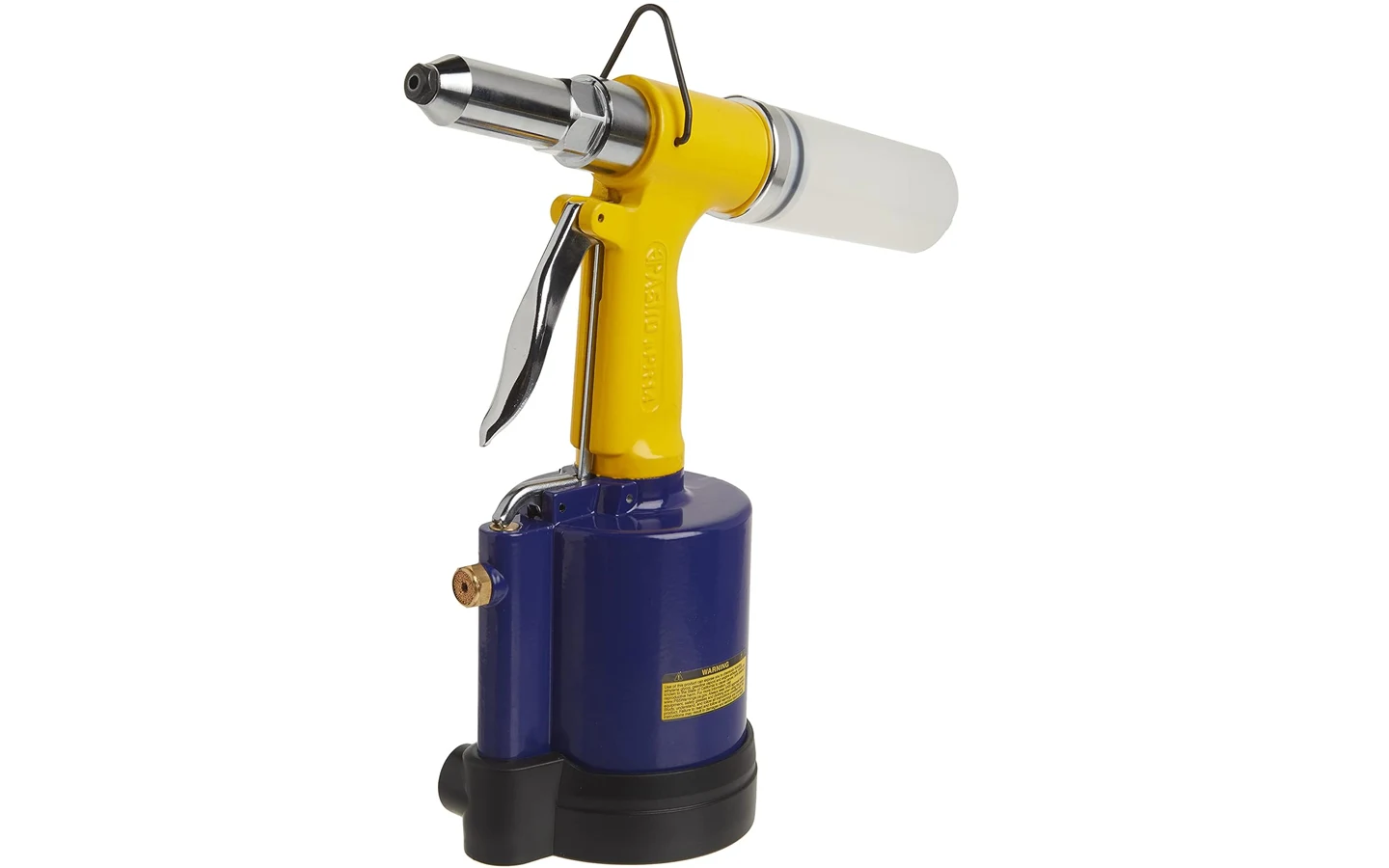

Опять же, я рекомендую приличный пневматический заклёпочный пистолет, этот пневматический заклёпочник Astro предлагает хорошее соотношение цены и производительности. Это ни в коем случае не промышленный инструмент, но вы заплатите несколько сотен долларов за высококачественный пневматический заклёпочный пистолет. Еще один отличный вариант, особенно если вы уже инвестировали в некоторые аккумуляторные инструменты и аккумуляторы Milwaukee M12, — это аккумуляторный электрический заклёпочный пистолет Milwaukee M12. Вам понадобится много заклёпок, подходящих к любому заклёпочному пистолету, который вы решите использовать. Самое главное — убедиться, что они изготовлены из того же металла, что и материал, с которым вы работаете, чтобы избежать гальванической коррозии. Поскольку это стальная печь, вам понадобятся стальные заклёпки. Также важно просверлить отверстие подходящего размера. Упаковки из 1000 стальных вытяжных заклёпок диаметром 3/16 дюйма и рукояткой 1/8 дюйма должно хватить на всю работу, и ещё останется немного. Это позволит вам скл
