Порошковая окраска сварных швов: как подготовить поверхность для получения бесшовного покрытия.

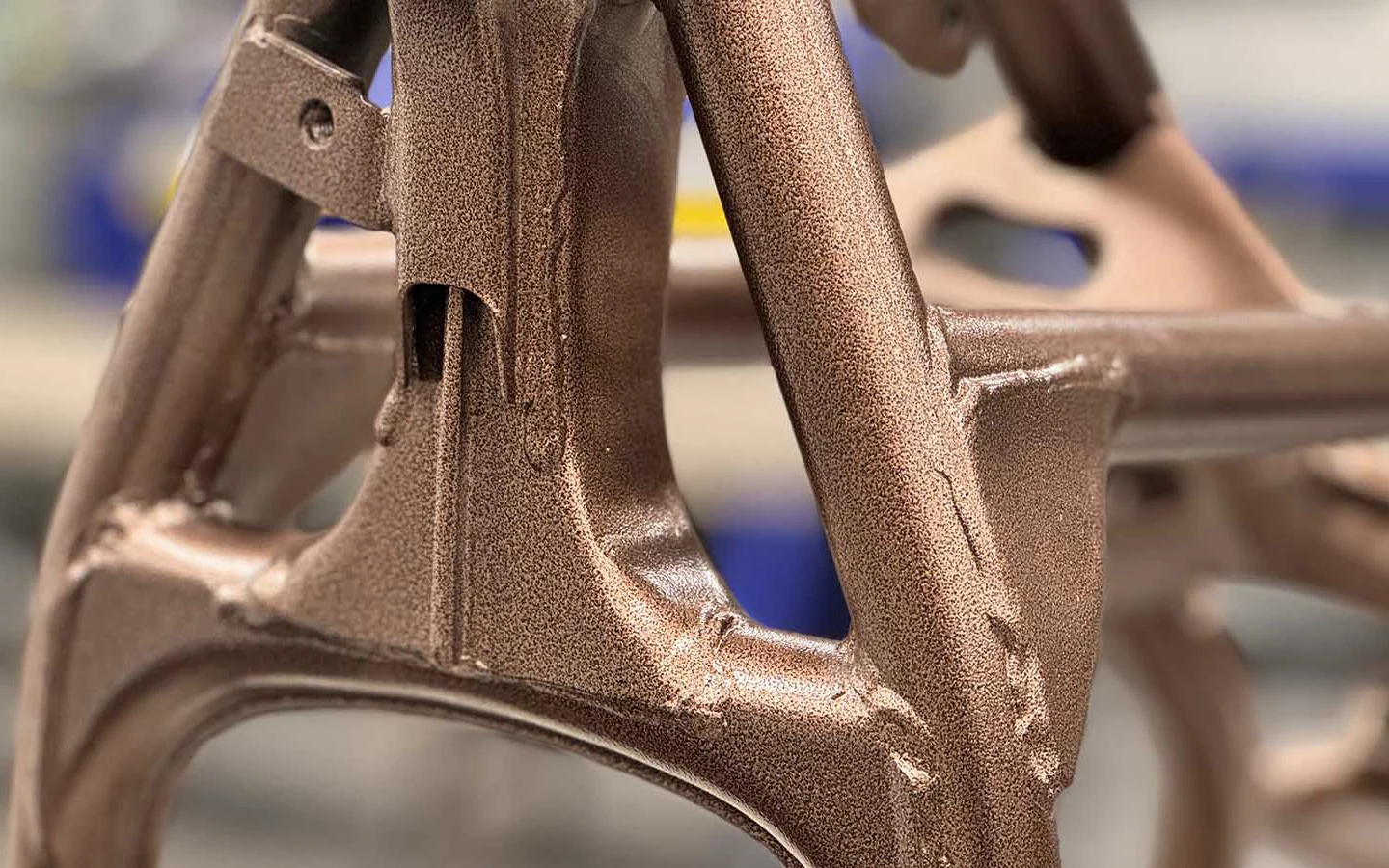

Свежие сварные швы, мягко говоря, не совсем украшают готовое изделие. И порошковая краска должна выступить для них своего рода макияжем. Если вы когда-либо красили сварное изделие порошковой краской и видели, как сквозь покрытие просвечивают швы, точечные отверстия или текстура, вы уже знаете, насколько непростым является мастерство такого грима. На самом деле, порошковая окраска сварных швов сама по себе несложная, но требует особого внимания. Конечный результат почти полностью зависит от вашей подготовки поверхности.

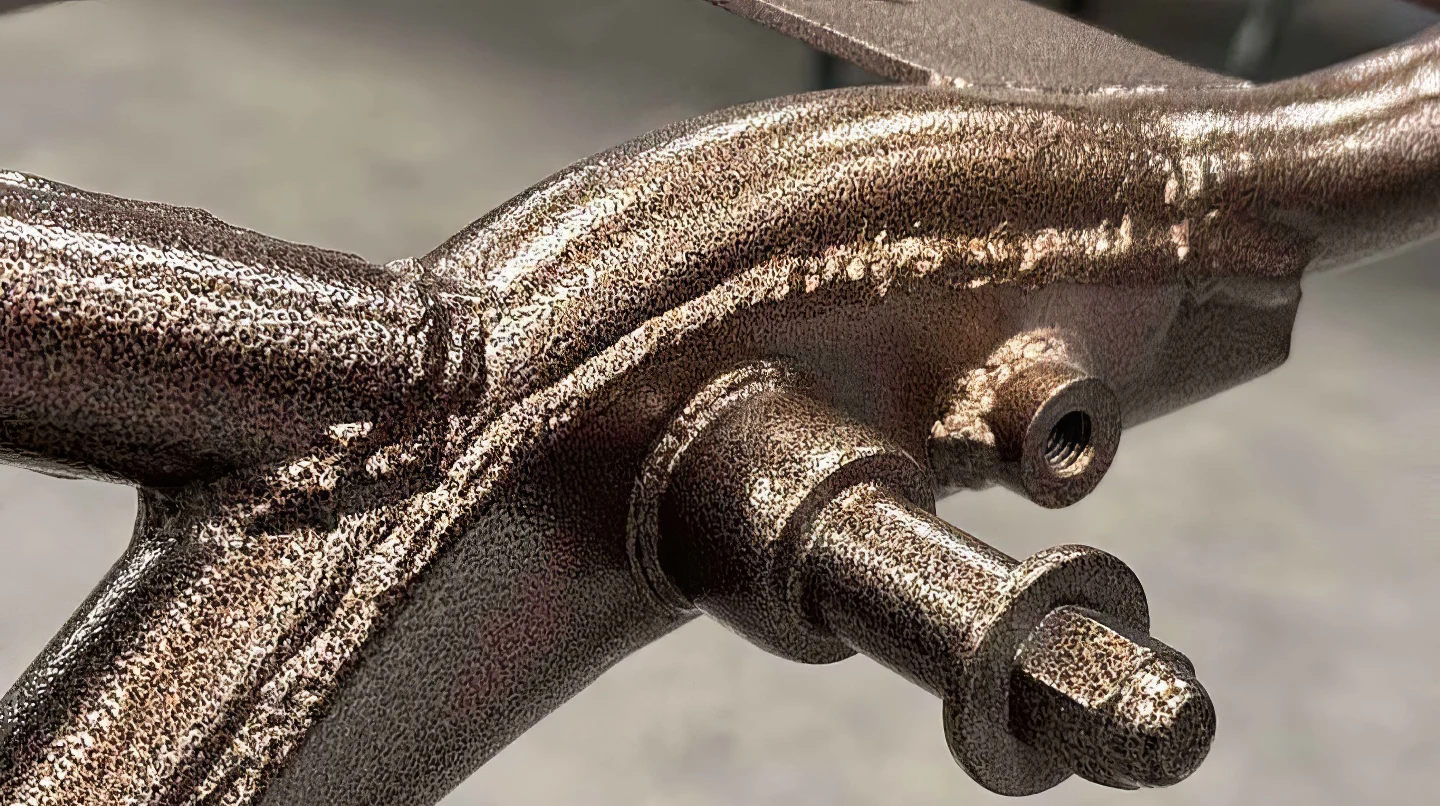

Порошковое покрытие не является шпатлёвкой. В отличие от жидкой краски, оно не скроет плохую подготовку поверхности. Любые дефекты, такие как следы шлифовки, пористость или неровные швы, проявятся после полимеризации. На самом деле, порошковое покрытие иногда может подчеркнуть дефекты из-за своей равномерной толщины и уровня блеска. Это означает, что ваша цель — не просто сгладить сварной шов, а сделать его незаметным.

Шаг 1: начните с чистых, прочных сварных швов

Прежде чем брать в руки шлифовальную машинку, внимательно осмотрите сварные швы. Обратите внимание на:

• Пористость (крошечные точечные отверстия)
• Подрез по краям
• Неполное сплавление или холодный припой

Если они присутствуют, исправьте их сразу. Повторная сварка или нанесение лёгкого присадочного слоя намного проще, чем попытки скрыть дефекты позже. Порошковая краска не сможет надёжно перекрыть зазоры или герметизировать пористые сварные швы.

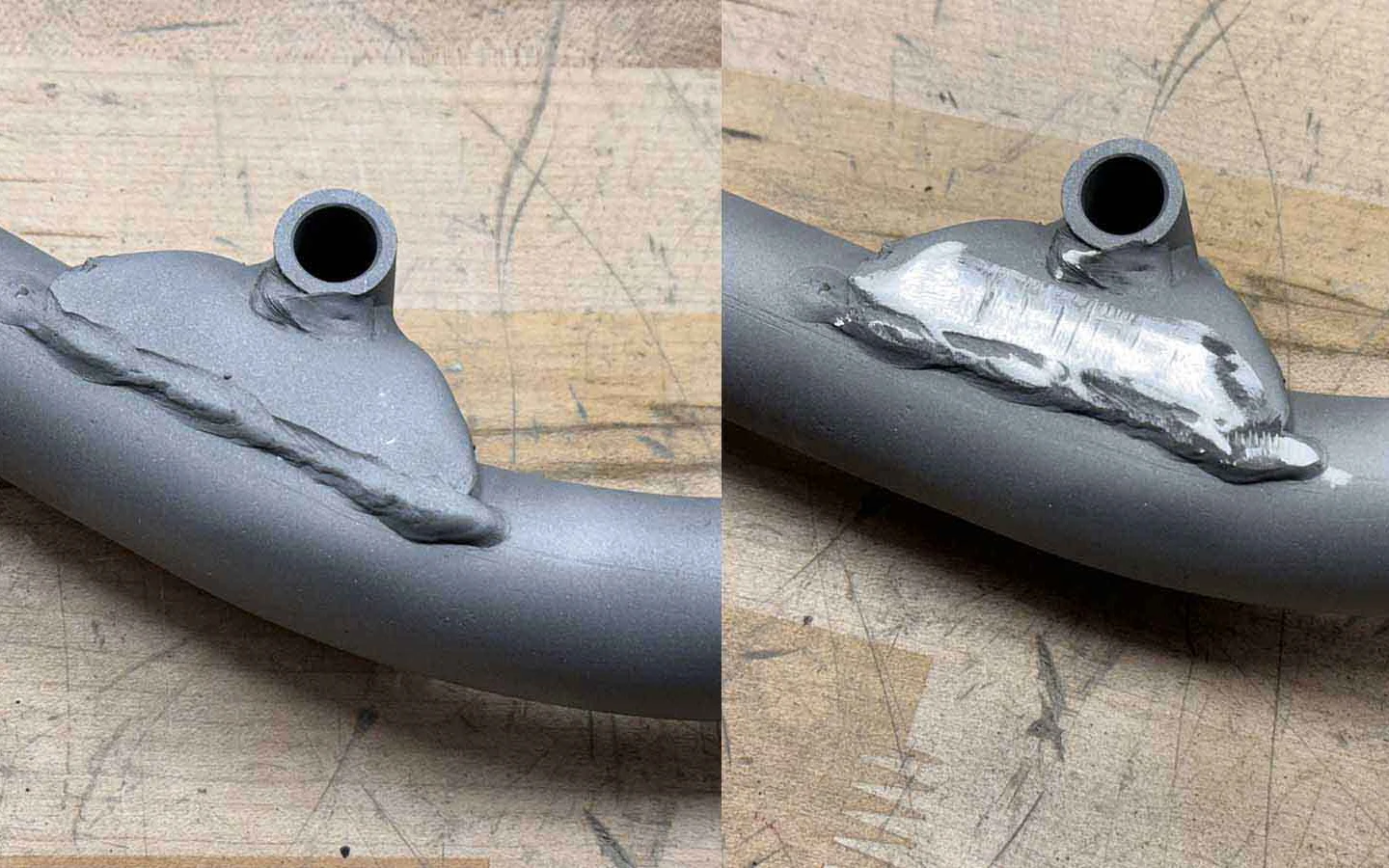

Шаг 2: шлифовка для придания формы, а не просто гладкости

Сглаживание сварного шва — это только начало. Цель — плавно свести сварной шов с окружающим металлом, чтобы переход стал незаметным.

• Используйте лепестковый шлифовальный диск (обычно зернистость 80–120) для контролируемого удаления материала.
• Работайте постепенно, чтобы избежать повреждения основного металла.
• Постоянно перемещайте шлифовальный станок, чтобы предотвратить перегрев и деформацию.

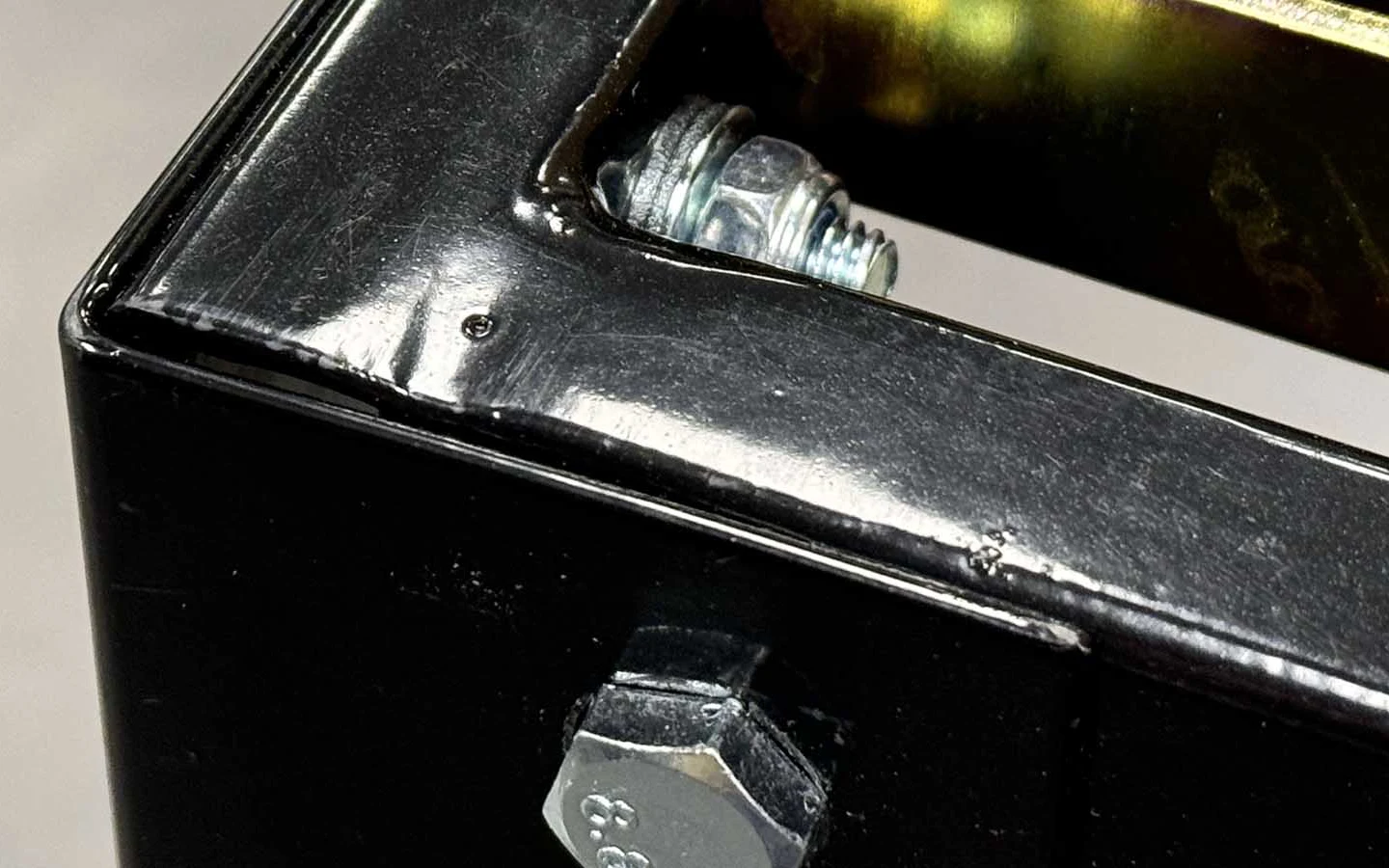

Избегайте соблазна чрезмерной шлифовки. Вам нужен ровный контур, а не углубление.

Шаг 3: доработка поверхности

После того, как сварной шов будет ровным, доработайте поверхность, чтобы удалить следы шлифовки, которые могут просвечивать сквозь готовое покрытие.

• Используйте более мелкие абразивы (зернистость 120–220)
• По возможности используйте шлифовальную машинку двойного действия (DA) для получения равномерных царапин
• Сгладьте края, чтобы они слились с окружающей панелью

На этом этапе хорошая работа становится великолепной. Порошковое покрытие отражает свет иначе, чем необработанная сталь, поэтому даже едва заметные царапины могут быть видны.

Шаг 4: устранение неровностей и дефектов

Если в зоне сварки все ещё видны небольшие дефекты, у вас есть два основных варианта:

• Повторная сварка и повторная шлифовка для получения истинно металлической поверхности
• Используйте высокотемпературный, совместимый с порошковой краской присадочный материал (только при необходимости)
• Для конструкционных или высокотемпературных деталей всегда предпочтительнее финишная обработка металла. Для декоративных панелей или кронштейнов тонкий слой подходящего присадочного материала может сэкономить время, обеспечивая при этом гладкий результат.

На этом этапе хорошая работа становится великолепной. Порошковое покрытие отражает свет иначе, чем необработанная сталь, поэтому даже едва заметные царапины могут быть видны.

Шаг 5: пескоструйная обработка для получения однородного профиля поверхности

Даже если деталь выглядит идеально, пескоструйная обработка перед порошковой покраской крайне важна.

• Используйте оксид алюминия или аналогичный абразив для получения однородного профиля поверхности.
• Убедитесь, что сварной шов и окружающий металл имеют равномерную текстуру.
• Избегайте полировки каких-либо участков — порошковой краске необходима «шероховатость» подложки для надлежащего сцепления.

Пескоструйная обработка также помогает выявить любые оставшиеся дефекты, которые вы могли пропустить.

Шаг 6: предварительный прогрев для предотвращения выделения газов

В сварных швах, особенно на более толстых или литых материалах, могут скапливаться масла и загрязнения. При нагревании во время отверждения они могут выходить наружу и создавать пузырьки или проколы в плёнке покрытия.

• Предварительно прогрейте окрашиваемую деталь при температуре отверждения в течение 20–30 минут.
• Дайте ей остыть перед нанесением покрытия.
• Проверьте наличие новых дефектов поверхности.
• Сужение диаметра шланга.

Пропуск этого шага является одной из наиболее распространённых причин дефектов плёнки порошкового покрытия на сварных швах.

Шаг 7: равномерное нанесение порошка

При распылении уделяйте особое внимание сварным швам:

• Обеспечьте надлежащее заземление для равномерного притяжения порошка
• Избегайте перегрузки сварного шва избыточным порошком
• Поддерживайте равномерное расстояние и движение пистолета

Обильное нанесение порошка на сварные швы может подчеркнуть их грубую фактуру, а не скрыть её.



Результат профессиональной обработки: безупречный внешний вид

При правильной подготовке порошковая покраска сварных швов не должна оставлять следов обработки. Только чистая, однородная поверхность, которая выглядит так, будто она сошла с конвейера. Разница не в порошке. Она в подготовке сварного шва.

Уделите время тщательной обработке сварных швов, контролю профиля поверхности и удалению загрязнений перед нанесением покрытия. Сделайте это, и ваши готовые детали будут не только прочными, но и будут выглядеть так, будто их изготовили без применения сварки.

По материалам зарубежной печати

Выпуск подготовил
Болдырев Андрей Анатольевич
